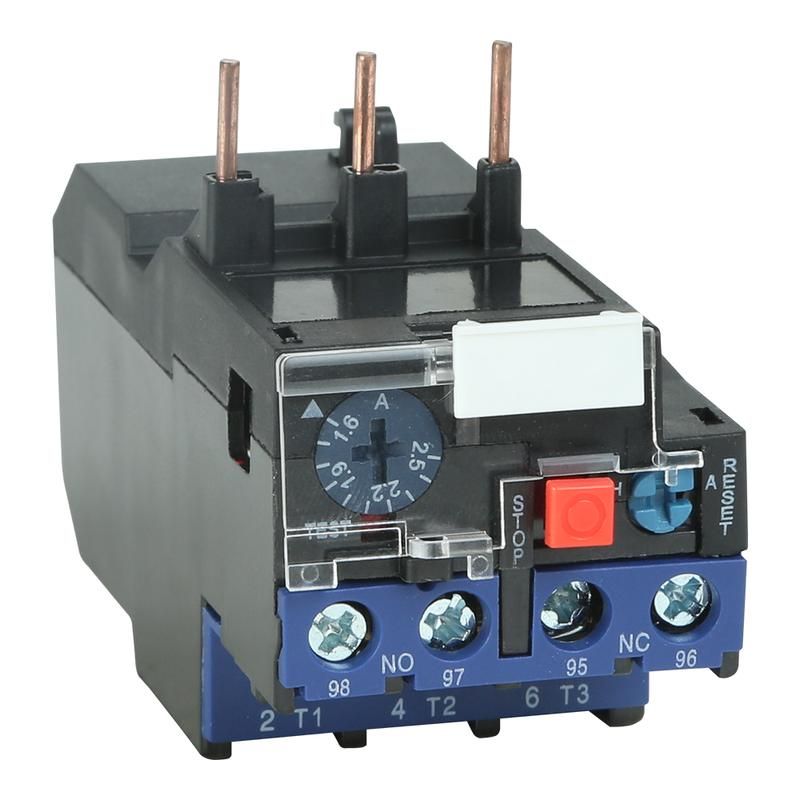

Реле тепловое OptiStart E LRE21-32A-(12-18A) | 330325 КЭАЗ

Тепловое реле OptiStart E LRE21-32A-(12-18A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство работает в паре с контакторами и подходит для установки в системы управления насосами, вентиляторами, станками и другими оборудованием на 400 В переменного тока.

Назначение и область применения

OptiStart E LRE21-32A-(12-18A) защищает трехфазные электродвигатели от повреждений из-за длительной перегрузки, перекоса фаз, обрыва одной из фаз, затяжного пуска или заклинивания ротора. При достижении опасного уровня тока реле размыкает цепь, отключая двигатель.

Подходит для использования в:

• Грузоподъёмных механизмах - лифтах, кранах;
• Насосах и вентиляторах;
• Тепловых завесах и печах;
• Станках с ЧПУ и другом производственном оборудовании;
• Системах автоматического ввода резерва (АВР);
• Системах освещения с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без срабатывания при нормальной работе.
• Диапазон регулировки тока: 12–18 А - можно выставить порог срабатывания в этом интервале под конкретный двигатель.
• Номинальное напряжение: 400 В - рассчитано на работу в трёхфазных сетях 400 В переменного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями.
• Класс тепловой защиты: 10A - время срабатывания при 7,2-кратной перегрузке составляет 4–10 секунд; обеспечивает точную защиту для чувствительных двигателей.
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли.
• Мощность двигателя: до 7,5 кВт - рекомендованная максимальная мощность защищаемого двигателя при напряжении 400 В.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2.
• Исполнение контактов: нормально открытое - контакт размыкается при срабатывании.

Совместимость и монтаж

OptiStart E LRE21-32A-(12-18A) предназначен для установки непосредственно на контакторы серии KЭАЗ (например, LC1D, LC2D). Монтаж осуществляется путём механического защёлкивания на DIN-рейку или жесткого крепления к корпусу контактора.

Не требует дополнительных креплений - совмещается с контактными модулями того же бренда. Для правильной работы важно соблюдать:

• Правильно выбрать диапазон уставки (12–18 А) под реальный рабочий ток двигателя;
• Обеспечить плотное затягивание винтовых зажимов - слабый контакт вызывает нагрев и ложные срабатывания;
• Не использовать с однофазными двигателями - устройство рассчитано исключительно на трёхфазные сети.

Безопасность и стандарты

OptiStart E LRE21-32A-(12-18A) соответствует требованиям международных стандартов IEC/EN 60947-4-1 и ГОСТ Р 50030.5.1. Обладает сертификатами соответствия для использования в промышленных системах РФ и стран ЕАЭС.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если уставка выставлена ниже предельного значения, реле сработает при потере любой фазы.
• Высокая точность срабатывания благодаря классу защиты 10A - меньше ложных срабатываний при пуске.
• Простая интеграция с контактными модулями КЭАЗ - снижает количество соединений и риск отказа.
• Чёткая индикация срабатывания - рычаг кнопки остаётся в положении “триггер”, что позволяет легко определить причину отключения.

Ограничения применения

• Не применяется в условиях повышенной запылённости или влажности - степень защиты IP20 не допускает воздействия пыли и жидкости.
• Не подходит для частотных преобразователей - работа с импульсным током может вызвать некорректное срабатывание.
• Не используется для защиты двигателей мощностью выше 7,5 кВт при 400 В - возможен выход из строя элементов защиты.
• Требуется ручная перезагрузка после срабатывания - нельзя применять там, где требуется автоподключение.

Примеры использования

• На станке с ЧПУ: реле OptiStart E LRE21-32A-(12-18A) установлено рядом с контактором LC1D40 и защищает двигатель главного шпинделя мощностью 5,5 кВт при токе 15 А.
• В системе вентиляции: защищает вентилятор мощностью 7,5 кВт с рабочим током 17 А - предотвращает перегрев при забитом фильтре.
• В лифте: обеспечивает безопасное отключение при заклинивании двигателя подъёмника - особенно важно при частых пусках.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя мультиметром - выбирайте уставку ближе к среднему значению (например, 15 А при 14–16 А).
• Не используйте реле с проводами больше 2,5 мм2 - не поместятся в зажимы.
• После каждого срабатывания дайте реле остыть 5–10 минут перед повторным включением - перегрев может повредить термобиметаллические элементы.
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает сопротивление и влияет на точность срабатывания.
• Если двигатель часто запускается - убедитесь, что класс защиты 10A подходит вашему режиму работы. Для очень частых пусков рассмотрите реле с классом 20.
