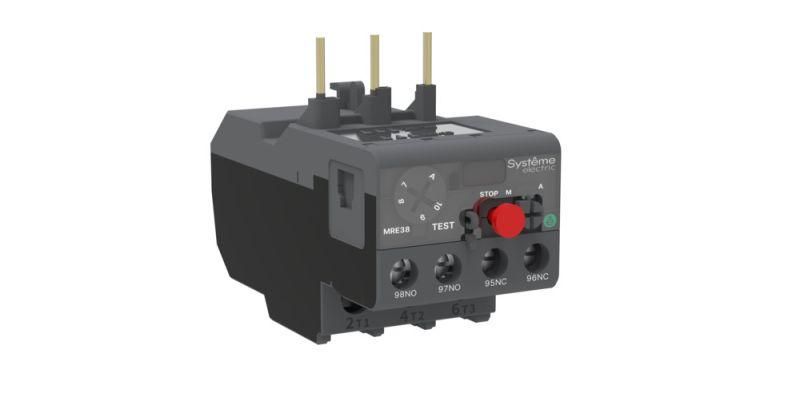

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRE F38 23-32A КЛАСС 10 | MRE3832 SE APC

Реле перегрузки тепловое 23-32 ампер класс 10 LRE32 - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Произведено компанией Systeme Electric, артикул mre3832, относится к серии SystemePact MRE и рассчитано на работу в паре с контакторами MC1E.

Назначение и область применения

Реле перегрузки тепловое 23-32 ампер класс 10 LRE32 защищает электродвигатели от повреждений, вызванных превышением допустимой нагрузки. Оно реагирует на увеличение тока, нагревание обмоток и задержки при запуске - такие ситуации часто возникают при заклинивании ротора, обрыве одной из фаз или слишком долгом разгоне двигателя. Устройство устанавливается в силовые цепи промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов и станков с частым пуском.

Технические характеристики

• Номинальный ток: 32 А - максимальная постоянная нагрузка, которую реле выдерживает без срабатывания;
• Диапазон регулирования: 23–32 А - можно настроить чувствительность под конкретный двигатель внутри этого интервала;
• Термический класс: 10 - время срабатывания при 6-кратном токе составляет 5–10 секунд, что соответствует стандартной защите для двигателей средней мощности;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый - используются для сигнализации и управления цепью отключения;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует затяжки отверткой;
• Гарантийный срок: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Реле перегрузки тепловое 23-32 ампер класс 10 LRE32 проектировалось для установки непосредственно на контакторы серии MC1E. Монтаж осуществляется методом прямого подключения - реле фиксируется механически и электрически в одном блоке с контактором, что исключает лишние провода и снижает риск ошибок. Подключение к двигателю выполняется через винтовые клеммы, которые позволяют использовать медные жилы сечением до 16 мм2. Для правильной работы необходимо соблюдать посадочные габариты и точно совмещать контактные штыри с гнездами контактора.

Безопасность и стандарты

Устройство соответствует международным требованиям к термическим реле для защиты электродвигателей. Класс 10 гарантирует соответствие IEC 60947-4-1. Конструкция имеет защитную крышку над переключателем режимов, предотвращающую случайное изменение настроек. Наличие ручного возврата после срабатывания позволяет контролировать причину аварии перед восстановлением питания.

Преимущества

• Высокая точность срабатывания благодаря стабильному температурному элементу;
• Интеграция с системой SystemePact MC - минимизация количества соединений и ускорение монтажа;
• Возможность ручного сброса - безопаснее автоматического, особенно в условиях повышенной опасности;
• Защита крышки от несанкционированного доступа - снижает вероятность неквалифицированного вмешательства;
• Поддержка широкого диапазона токов (23–32 А) - одно реле покрывает несколько типов двигателей.

Ограничения применения

• Не предназначен для защиты цепей с высокими импульсными токами (например, сварочных аппаратов);
• Не работает при коротких замыканиях - требуется обязательная установка автоматических выключателей или предохранителей;
• Запрещена работа при температуре окружающей среды ниже –25 C и выше +60 C - возможны сбои в работе термобиметалла;
• Не рекомендуется применять в местах с сильной вибрацией без дополнительной фиксации - может произойти самопроизвольное отсоединение;
• Требуется точная настройка тока - неверно установленный порог приведёт к ложным срабатываниям или отказу защиты.

Примеры использования

• Промышленный конвейер с асинхронным двигателем 2,2 кВт, потребляющим около 30 А - реле настраивается на 28 А;
• Воздушный компрессор с пуском под нагрузкой - реле предотвращает срабатывание при длительном разгоне;
• Циркулярная пила с частыми остановками - защита от перегрева при многократных пусках;
• Насосная станция в водоснабжении - предотвращает выход из строя двигателя при заклинивании крыльчатки.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен попадать в диапазон 23–32 А; используйте клещевой амперметр;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте отвертку с изолированными ручками;
• После срабатывания реле не включайте оборудование сразу - найдите причину перегрузки (заклинивание, недостаточное напряжение, обрыв фазы);
• При использовании нескольких реле в одной системе - убедитесь, что все они одного типа и класса, чтобы избежать дисбаланса защиты;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контакта вызывает перегрев и ложные срабатывания.
