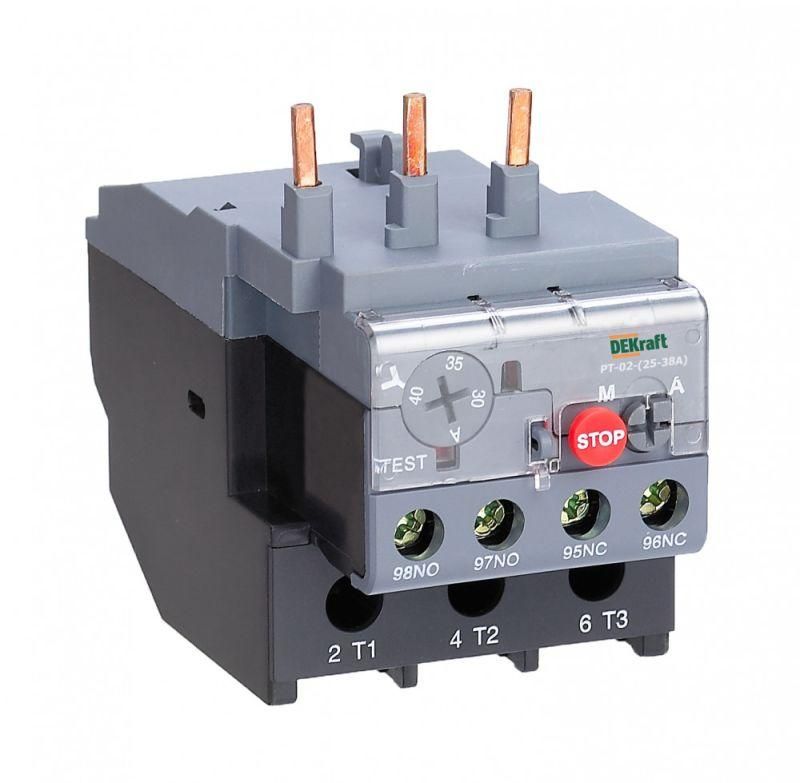

Реле тепловое для контакторов 25А-38А 23.0А-32А РТ-02 | 23169DEK DEKraft APC

Тепловое реле РТ-02 от DEKraft (артикул 23169dek) предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами КМ-102 и другими аналогичными моделями, обеспечивая надежную термическую защиту при рабочих токах до 32 А.

Назначение и область применения

Реле РТ-02 защищает электродвигатели и другую нагрузку от повреждений из-за превышения допустимого тока. Оно реагирует на долговременную перегрузку, асимметрию напряжения между фазами, затянутый запуск двигателя или механическое заклинивание ротора. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и станками с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, при котором реле сохраняет работоспособность; уставка регулируется в пределах 23–32 А
• Число силовых полюсов: 3 - защищает все три фазы одновременно
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями отключения
• Класс расцепления: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует требованиям для двигателей средней инерционности
• Подключение: винтовое - надежное и проверенное соединение проводов без необходимости специальных инструментов
• Способ монтажа: непосредственное крепление к контактору или обособленное размещение - гибкая установка в щите

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы КМ-102, но также совместимо с аналогичными устройствами других производителей, имеющими соответствующий посадочный механизм. Для монтажа требуется свободное место в щите. При непосредственном креплении - выравнивают и фиксируют реле на направляющих контактора. При обособленном размещении - подключают провода к клеммам, соблюдая полярность и сечение жил (не менее 1,5 мм2 для медных проводов). Винтовые зажимы требуют периодической подтяжки после первых нескольких включений.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и МЭК 60947-4-1. Класс защиты 10 гарантирует адекватное время срабатывания при перегрузках, исключающее ложные отключения при пусковых токах. Конструкция не содержит взрывоопасных элементов и безопасна для работы в помещениях с уровнем загрязнения 2.

Преимущества

• Два режима восстановления: ручной и автоматический - позволяют выбрать оптимальный способ возврата в работу после срабатывания
• Широкий диапазон уставок (23–32 А) - один прибор покрывает несколько типов двигателей
• Универсальная совместимость - можно использовать с контактными аппаратами не только DEKraft, но и сторонних брендов
• Индикация срабатывания - визуальный индикатор позволяет быстро диагностировать причину отключения

Ограничения применения

• Не предназначен для защиты от коротких замыканий - необходимо применять дополнительно автоматические выключатели или предохранители
• Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц
• Не рекомендовано использование в условиях частых пусков более 6 раз в час - возможен перегрев биметаллических пластин
• Требуется температурная компенсация: при установке рядом с источниками тепла (например, нагревательными элементами) точность срабатывания снижается

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере с номинальным током 28 А
• Обеспечение безопасности насосной группы в системе водоснабжения
• Комплексная защита вентилятора в HVAC-системе с частыми пусками
• Интеграция в панель управления станком с ЧПУ, где важна защита от заклинивания шпинделя

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону уставок (23–32 А); если двигатель потребляет 20 А - выбирайте другое реле
• Настройку тока уставки выполняйте при отключенном питании, используя отвертку с изолированной ручкой
• При использовании режима “автоматическое” восстановление - убедитесь, что причина перегрузки устранена, иначе произойдет циклическое отключение
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание
• При монтаже в щитах с высокой температурой окружающей среды - увеличьте номинальный ток на 10–15%, чтобы избежать преждевременного срабатывания
