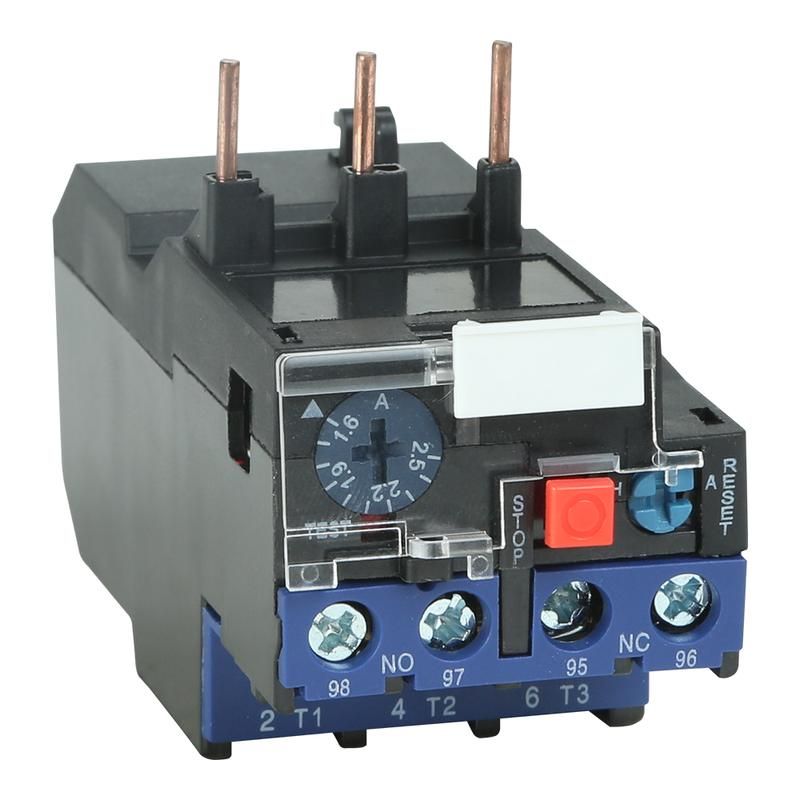

Реле тепловое OptiStart E LRE06-32A-(1-1,6A) | 330318 КЭАЗ

Реле тепловое OptiStart E LRE06-32A-(1-1,6A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство совмещается с контактными аппаратами для создания компактной системы управления и обеспечивает надежную работу в промышленных условиях.

Назначение и область применения

Реле тепловое OptiStart E LRE06-32A-(1-1,6A) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. При возникновении аварийной ситуации реле моментально размыкает цепь, предотвращая выход оборудования из строя.

Подходит для использования в системах управления: лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и другими устройствами с электродвигателями мощностью до 0,55 кВт.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без срабатывания при нормальной нагрузке;
• Уставка тока: 1–1,6 А - диапазон регулировки порога срабатывания по току; настраивается под конкретный двигатель;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Род тока: переменный (AC);
• Количество полюсов: 3 - реле контролирует все три фазы одновременно;
• Количество контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO) для сигнализации и управления;
• Класс защиты: 10A - время срабатывания при перегрузке в 10 раз выше уставки составляет 10 секунд (соответствует стандарту IEC 60947-4-1);
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Мощность двигателя: до 0,55 кВт - рекомендованная максимальная мощность защищаемого двигателя;
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии OptiStart E без дополнительных платформ.

Совместимость и монтаж

Реле тепловое OptiStart E LRE06-32A-(1-1,6A) совместимо исключительно с контактными аппаратами серии OptiStart E. Для правильной работы необходимо использовать его только с соответствующими контакторами того же производителя и серии - они имеют механическую и электрическую согласованность.

Монтаж выполняется путём защёлкивания на DIN-рейку или прямого крепления к корпусу контактора. Подключение проводов осуществляется через винтовые зажимы - усилие затяжки не должно превышать 0,5 Нм. Перед установкой проверьте соответствие уставки тока (1–1,6 А) номинальному току двигателя.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обеспечивает класс защиты 10A, что гарантирует точное временное срабатывание при перегрузках. Конструкция выполнена из самозагасающего материала, снижающего риск распространения пламени при внутренних отказах.

Преимущества

• Автоматическое отключение при обрыве любой из трёх фаз - даже если ток ниже уставки;
• Высокая точность срабатывания благодаря термобиметаллической системе с температурной компенсацией;
• Физическая совместимость с контактными аппаратами OptiStart E - минимизация ошибок сборки;
• Чёткая индикация срабатывания - рычажок выступает при отключении, позволяя легко определить причину остановки;
• Лёгкий сброс после срабатывания - кнопка восстановления расположена на передней панели.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током;
• Не имеет защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи;
• IP20 не допускает эксплуатацию во влажных, запылённых или агрессивных средах без дополнительной защиты корпуса;
• Уставка тока ограничена диапазоном 1–1,6 А - нельзя применять для двигателей с током более 1,6 А или менее 1 А;
• Требуется обязательное использование с контактными аппаратами OptiStart E - несовместимо с изделиями других серий или брендов.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления 1,2 А;
• Обеспечение безопасности вентиляционной установки на производстве;
• Контроль работы лифтового привода с частыми пусками;
• Защита станка с ЧПУ при работе на режимах повышенной нагрузки;
• Участок АВР с двумя источниками питания и одним электродвигателем.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с уставкой реле - она должна находиться в пределах 1–1,6 А;
• При использовании в условиях высокой температуры окружающей среды (выше +40 C) возможна необходимость снижения уставки - учитывайте поправочные коэффициенты;
• После каждого срабатывания проверьте состояние контактов и проводов - возможно наличие нагрева или окисления;
• Не используйте реле в качестве основного выключающего устройства - оно не рассчитано на частые операции включения/отключения;
• Заменяйте реле только аналогичной моделью - отличия в уставке или типе контактов могут нарушить работу всей системы.
