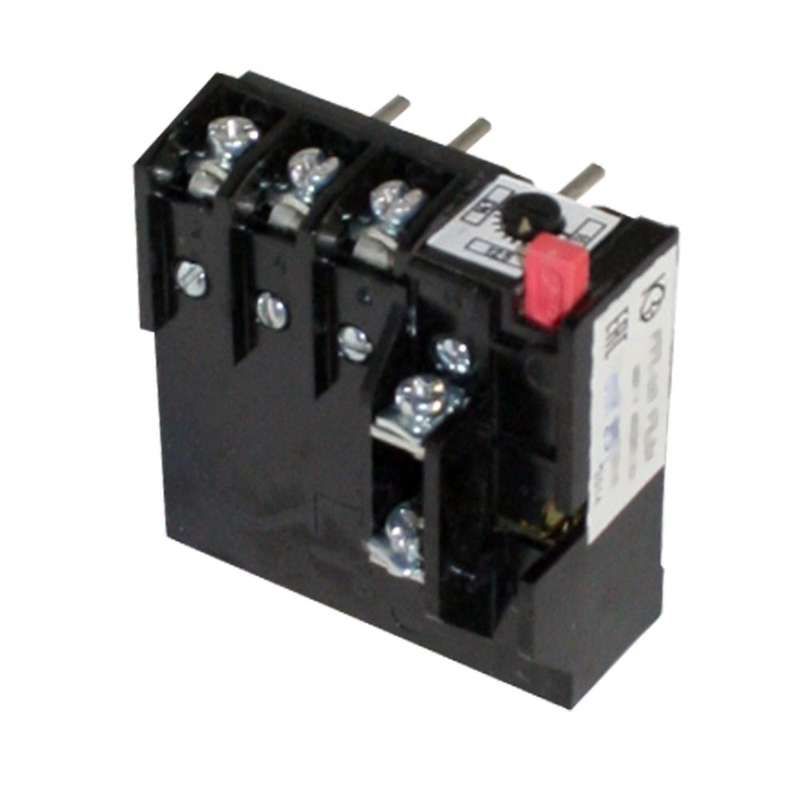

Реле электротепловое токовое РТТ-141 УХЛ4 34.0А - 28,9-39.1А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В034.000000

Реле электротепловое токовое РТТ-141 УХЛ4 34А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 34.0А обеспечивают совместимость с популярными контактными аппаратами ПМА и ПМЕ.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 34А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках.

Технические характеристики

• Номинальный ток: 34 А - предельная нагрузка, при которой реле не срабатывает в нормальном режиме;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - допустимое напряжение в цепи управления;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Количество НЗ контактов: 1 - один нормально замкнутый контакт для сигнализации срабатывания или отключения цепи;
• Класс выпуска: 20 - время срабатывания при 6-кратной перегрузке составляет около 20 секунд; чем выше класс, тем медленнее реакция на кратковременные пики тока;
• Способ монтажа: встраиваемый - устанавливается в корпуса пускателей, щиты управления или другие устройства;
• Тип присоединения главной цепи: винтовое - надёжное механическое соединение с проводниками сечением до 16 мм2;
• Род тока: переменный - оптимизировано для работы в сетях 50/60 Гц.

Совместимость и монтаж

Реле РТТ-141 УХЛ4 34А проектировалось для встраивания в пускатели серий ПМА и ПМЕ. Монтируется в специальные направляющие или крепления внутри шкафа управления. Для правильной установки необходимо соблюдать посадочные размеры, соответствующие стандартным пускателям. Винтовые зажимы требуют затяжки моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить контакты. После монтажа проверьте плотность соединений и отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12433, регламентирующим безопасность тепловых реле в электроустановках. Конструкция исключает самопроизвольное срабатывание при вибрациях и ударах. Работает в условиях, где возможны колебания температуры окружающей среды, что особенно важно для промышленных объектов вне помещений.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимум ложных срабатываний;
• Стабильная работа при изменении температуры окружающей среды - не требует внешней компенсации;
• Простота обслуживания - не нуждается в настройке после установки, если ток нагрузки не выходит за рамки 34 А;
• Долгий срок службы - конструкция без электроники снижает риск отказа;
• Поддержка встроенной аварийной сигнализации через НЗ контакт - позволяет подключить лампу или PLC.

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током (>6×Iн) без предварительной настройки времени срабатывания - может сработать при пуске;
• Не работает в цепях с частотным преобразователем - искажённая форма тока вызывает некорректную работу биметалла;
• Не рассчитано на частые включения-выключения - более 10–15 циклов в час снижают срок службы;
• Требует установки вблизи двигателя или в равномерно нагреваемом месте - перепады температуры между местом установки и двигателем влияют на точность срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки;
• Контроль вентилятора в печи - отключает питание при перегрузке из-за забитого фильтра;
• Цепь питания конвейера на заводе - реагирует на обрыв фазы, предотвращая перегрев двигателя;
• Система управления компрессора - сочетается с пускателем ПМЕ-100 и сигнальной лампой через НЗ контакт.

Практические советы

• Выбирайте реле РТТ-141 УХЛ4 34А, когда номинальный ток двигателя находится в диапазоне 28,9–39,1 А - это гарантирует надёжную защиту;
• Проверяйте соответствие тока двигателя и тока реле перед монтажом - даже 10% расхождения могут привести к преждевременному отключению;
• При использовании в холодных помещениях (например, на открытых площадках) убедитесь, что реле не установлено рядом с источником холода - это сместит порог срабатывания;
• Не используйте реле как самостоятельный коммутирующий элемент - оно не рассчитано на отключение больших токов, только на сигнал;
• При замене старого реле - сохраните оригинальную маркировку и положение в пускателе, чтобы не нарушить координацию защиты.
