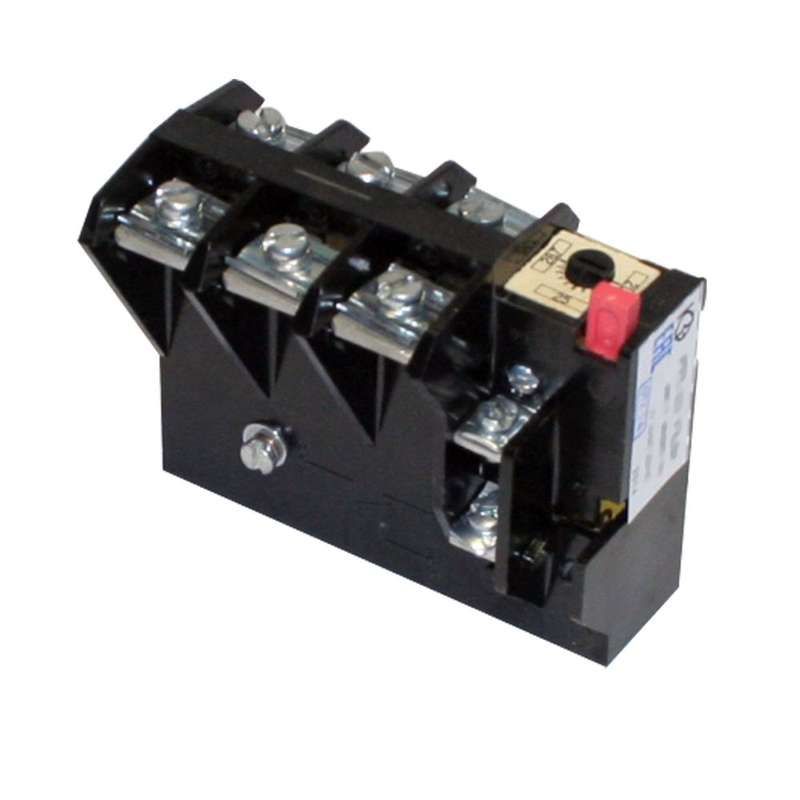

Реле электротепловое токовое РТТ-211 УХЛ4 32.0А - 32А 27,2..36,8А КашинЗЭА 150211000В032.000000

Реле электротепловое токовое РТТ-211 УХЛ4 32А - устройство для защиты трёхфазных электродвигателей от перегрузок и обрыва фазы. Применяется в паре с магнитными пускателями, особенно в промышленном оборудовании. Бренд КЗЭА и артикул РТТ-211 32А указывают на серийную продукцию, проверенную в условиях жесткой эксплуатации.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 32А защищает электродвигатели с короткозамкнутым ротором от длительных перегрузок и обрыва одной из фаз. Это предотвращает перегрев обмоток и выход двигателя из строя. Подходит для установки в системах управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который реле может коммутировать без срабатывания;
• Рабочий диапазон тока: 27,2–36,8 А - регулируемый интервал срабатывания, соответствует классу 20;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этого значения;
• Род тока: переменный - работает только с AC;
• Исполнение: нереверсивное - не предназначен для работы в режиме реверса без внешней блокировки;
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40 C до +40 C, повышенной влажности и запылённости; подходит для помещений с умеренным климатом и наружной установки под навесом;
• Класс выпуска: 20 - время срабатывания при 6-кратном токе составляет 10–20 секунд, что соответствует стандартным требованиям к тепловой защите двигателей.

Совместимость и монтаж

Реле электротепловое токовое РТТ-211 УХЛ4 32А монтируется на аппаратную рейку или панель через винтовые зажимы. Совместимо с пускателями ПМА и ПМ12 - можно устанавливать прямо на них, формируя единый модуль. Соединение проводов - винтовое, требует качественной затяжки для исключения нагрева контактов. Диаметр подключаемых проводов: до 16 мм2 (медный). Для надёжной работы рекомендуется использовать кольцевые наконечники.

Безопасность и стандарты

Реле РТТ-211 соответствует ГОСТ Р 50030.4.1 и МЭК 60947-4-1 - международным нормам для автоматических выключателей и тепловых реле. Обеспечивает безопасную работу в соответствии с правилами электроустановок. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизирует ложные срабатывания;
• Стандартная совместимость с популярными пускателями - снижает сложность сборки панелей;
• Устойчивость к колебаниям температуры и влажности - надёжно работает в цехах и на открытых площадках;
• Простая механическая конструкция - долговечна, ремонтопригодна, не требует программирования.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока;
• Не обеспечивает защиту от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителей;
• Чувствительно к окружающей температуре: при установке рядом с источниками тепла возможны ложные срабатывания - соблюдайте минимальные расстояния;
• Не имеет функции ручного сброса после срабатывания - восстановление происходит автоматически при остывании, что может быть небезопасно в некоторых режимах работы.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения;
• Обеспечение безопасности вентилятора на производстве с высокой запылённостью;
• Подключение к пускателю ПМ12 в панели управления конвейера;
• Использование в составе шкафа управления станком с ЧПУ.

Практические советы

• Выбирайте реле РТТ-211 УХЛ4 32А с учётом реального рабочего тока двигателя - он должен попадать в диапазон 27,2–36,8 А. При меньшем токе используйте реле с более низким номиналом;
• При монтаже на пускатель ПМА/ПМ12 убедитесь, что контактные группы совпадают - не все модели поддерживают прямую установку;
• Проверьте температуру вокруг реле перед вводом в эксплуатацию - если она выше +40 C, рассмотрите принудительное охлаждение или перемещение;
• После каждого срабатывания проверьте состояние контактов и целостность проводов - частые перегрузки могут вызвать окисление;
• Для удобства обслуживания используйте реле с видимым индикатором срабатывания - хотя в данной модели его нет, можно добавить внешний световой сигнал.
