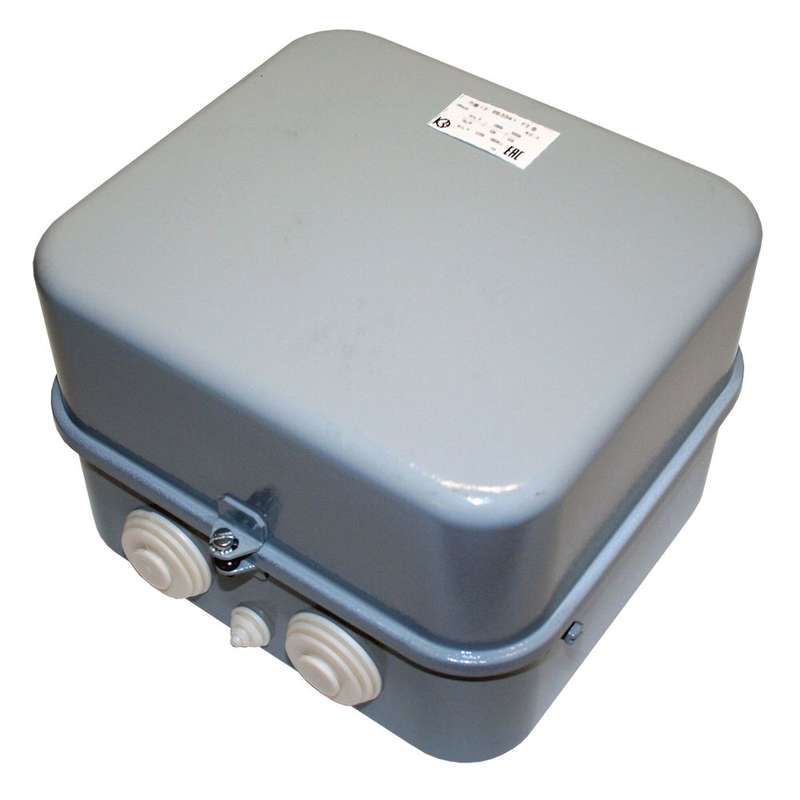

Контактор электромагнитный ПМ12-063541 У3 В, 380В - 060541222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В, категория 380В - устройство для дистанционного управления трёхфазными двигателями, рассчитанное на работу в сетях до 660 В. Бренд КЗЭА г.Кашин выпускает этот контактор артикулом 060541222вв380000000 и пм12-063541 для стационарных систем автоматизации.

Назначение и область применения

Контактор электромагнитный У3 В 380В, категория 380В предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он используется в стационарных электроустановках - на производстве, в насосных станциях, на конвейерах, в вентиляционных системах. Хотя в описании указано “реверсивный контактор”, сам аппарат является **нереверсивным** - для реверса требуется два таких контактора, установленных совместно в схеме взаимной блокировки.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 380 В переменного тока - требует именно такого напряжения для срабатывания; другие значения не подходят;
• Максимальное рабочее напряжение: 660 В - допустимо использовать в сетях до этой величины;
• Номинальная мощность: 30 кВт - оптимальна для двигателей такой мощности при 380–400 В;
• Род тока: переменный (AC) - не постоянному току;
• Количество нормально открытых контактов: 3 - три силовых контакта для подключения трёх фаз;
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды и пыли в значительном количестве;
• Тип присоединения: винтовые зажимы - провода затягиваются гайками, нужен контроль момента;
• Способ монтажа: монтажная плата - закрепляется на DIN-рейке или платформе через отверстия, не имеет корпуса для самостоятельного крепления;
• Климатическое исполнение У3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без оседания конденсата на поверхности.

Совместимость и монтаж

Контактор электромагнитный У3 В 380В, категория 380В монтируется исключительно на монтажную плиту или DIN-рейку с соответствующими креплениями. Его нельзя устанавливать прямо на стену или в щите без жесткой основы. Подключение проводов - только винтовое: используйте медные многожильные провода с наконечниками, чтобы избежать повреждения контактов. Обязательно проверьте соответствие площади сечения провода заявленным требованиям производителя - обычно 1,5–25 мм2.

Для работы в режиме реверса необходим второй аналогичный контактор. Между двумя устройствами должна быть механическая или электрическая блокировка, предотвращающая одновременное включение - иначе произойдет короткое замыкание между фазами.

Безопасность и стандарты

Производитель указывает применение устройства в соответствии с требованиями к оборудованию для промышленных установок. Конструкция соответствует ГОСТ Р МЭК 60947-4-1. Отдельно рекомендовано использование ограничителей перенапряжений (ОПН) параллельно катушке - они снижают риск пробоя изоляции при отключении, особенно при работе с длинными кабелями или высокой индуктивностью нагрузки.

Преимущества

• Высокий ресурс коммутации благодаря качественной металлокерамике контактов;
• Чёткий и надёжный механизм срабатывания даже при колебаниях напряжения +-10%;
• Простота обслуживания - доступ к контактам после демонтажа крышки;
• Поддерживает длительную работу при номинальной нагрузке без принудительного охлаждения.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью - степень защиты IP40 не обеспечивает защиту от пыли;
• Не подходит для мобильных или внешних установок - отсутствует герметизация, возможна коррозия;
• Не предназначен для частотного регулирования - не рассчитан на импульсные токи от преобразователей частоты;
• Требуется обязательное наличие двух контакторов для реализации реверса - один экземпляр не выполняет эту функцию самостоятельно;
• Не следует использовать при напряжении ниже 300 В - катушка не будет надёжно втягивать якорь.

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню;
• Конвейерная линия - пуск, остановка и изменение направления движения;
• Вентиляционные системы с реверсом воздушного потока;
• Оборудование для деревообработки - шлифовальные и сверлильные станки с кнопочным управлением.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное питание (например, 220 В вместо 380 В) приведёт к отказу срабатывания;
• При использовании в схеме реверса обязательно убедитесь, что блокировочные контакты работают - тестируйте механическую интерLOCKS;
• Устанавливайте ОПН рядом с контактом - чем ближе к катушке, тем эффективнее защита;
• При монтаже на плату соблюдайте минимальные расстояния до других элементов - нагрев во время работы может вызвать тепловое воздействие;
• Регулярно контролируйте состояние винтовых зажимов - ослабление приводит к перегреву и выходу из строя.
