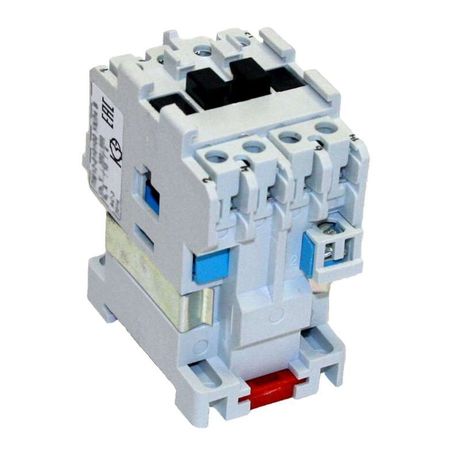

Контактор электромагнитный ПМ12-010150 УХЛ4 В 220В (1з) - 020150100ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 10А 1НО от КЗЭА - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями до 4 кВт. Артикулы пм12-010150 и 020150100вв220000010 соответствуют этой модели, которая работает в сетях переменного тока 220 В.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 10А 1НО используется для коммутации силовых цепей в системах автоматического управления. Подходит для запуска, остановки и работы трёхфазных асинхронных двигателей с короткозамкнутым ротором, когда требуется удалённое управление. Применяется в стационарных установках: станках, насосах, вентиляторах, конвейерах. Не предназначен для реверса - только одностороннее включение.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Количество контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Номинальная мощность двигателя: 4 кВт
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и в условиях умеренного климата
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открыт
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (печатную плату)
• Род тока: переменный (50/60 Гц)
• Исполнение: нереверсивное

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 10А 1НО монтируется непосредственно на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, указанным в документации производителя. Убедитесь, что площадка на плате имеет достаточные размеры для теплоотвода - при длительной работе при максимальном токе возможен нагрев. Не применяйте с высокочастотными импульсами - только синусоидальный ток 50–60 Гц. Отсутствие защиты IP00 требует установки внутри защищённого корпуса или щита.

Безопасность и стандарты

Произведено в соответствии с требованиями к электротехническим устройствам для промышленного применения. Соответствует ГОСТ Р МЭК 60947-4-1. Наличие контактов 1НО+3НЗ позволяет использовать его в схемах с блокировками и сигнализацией. Для защиты катушки от скачков напряжения рекомендуется подключить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с длинными проводами или чувствительной электроникой.

Преимущества

• Высокая механическая долговечность благодаря качественной конструкции катушки и контактов
• Чёткое разделение функций: один рабочий контакт + три вспомогательных - удобно для построения схем управления
• Поддерживает работу в широком диапазоне температур - подходит для холодных помещений и неотапливаемых объектов
• Простота монтажа на плату снижает время сборки панелей управления

Ограничения применения

• Не допускается использование вне защищённого корпуса - степень защиты IP00 исключает применение в сырых, пыльных или открытых средах
• Недопустимо применение для реверсивных схем - отсутствует вторая группа контактов для переключения фаз
• Не подходит для частотного регулирования - только пуск/остановка
• Максимальная мощность 4 кВт - не следует использовать для двигателей выше этого значения даже при меньшем токе
• Требуется принудительное охлаждение или хорошая вентиляция при постоянной нагрузке близкой к 10 А

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в шкафу ЧПУ
• Автоматический пуск конвейера в пищевой промышленности
• Коммутирование нагревательного элемента в термокамере

Практические советы

• При монтаже на плату проверьте соответствие шага выводов и отверстий - модель совместима с типовыми платами, но точные размеры указаны в чертежах КЗЭА
• Для продления срока службы избегайте частых включений более 600 раз в час - это превышает норму для данного класса контакторов
• Обязательно используйте предохранители в цепи питания двигателя - сам контактор не обеспечивает защиту от КЗ
• При подключении катушки соблюдайте полярность - хотя переменный ток не требует полярности, схема с ОПН может работать некорректно при неверном подключении
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление и подгорание могут вызвать отказ
