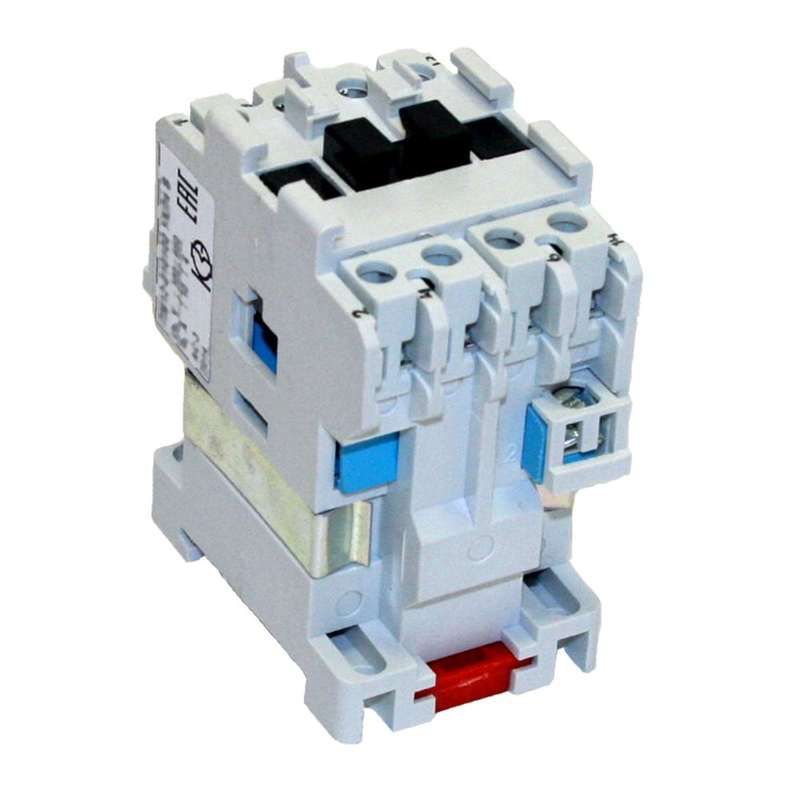

Контактор электромагнитный ПМ12-010151 УХЛ4 В 220В (1р) - 020151010ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 10А 1НО от КЗЭА - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями мощностью до 4 кВт. Артикулы пм12-010151 и 020151010вв220000010 соответствуют этой модели, которая работает в сетях переменного тока с напряжением 220 В.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 10А 1НО используется для коммутации силовых цепей в системах автоматического управления. Он применяется для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Напряжение управления - 220 В переменного тока, что позволяет использовать его в типовых промышленных сетях без дополнительных преобразователей.

Технические характеристики

• Номинальный ток главных контактов: 10 А
• Напряжение питания катушки: 220 В AC
• Количество главных контактов: один нормально открытый (1НО)
• Номинальная мощность двигателя: 4 кВт
• Род тока: переменный (AC), частота 50–60 Гц
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открыт

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 10А 1НО монтируется непосредственно на печатную плату. Его размеры и расположение выводов соответствуют стандартному формату для монтажа на PCB. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, указанным в документации производителя. Не допускается механическая нагрузка на выводы во время монтажа. Поскольку степень защиты IP00, устройство необходимо устанавливать внутри закрытого щита или корпуса, защищающего от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Производитель КЗЭА следует требованиям ГОСТ Р МЭК 60947-4-1. Контактор не имеет встроенной тепловой защиты - для защиты двигателя от перегрузок и обрыва фаз требуется применение отдельного теплового реле. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам.

Преимущества

• Высокая надёжность коммутации при токе до 10 А
• Устойчивость к климатическим условиям УХЛ4 - подходит для холодных и влажных помещений
• Простая конструкция с минимальным числом деталей снижает вероятность отказа
• Подходящий для автоматических панелей благодаря монтажу на плату

Ограничения применения

• Не подходит для реверсивных схем - отсутствует пара контактов для изменения направления вращения
• IP00 требует обязательной установки в защищённом корпусе; нельзя использовать в открытом доступе
• Не обеспечивает защиту от перегрузок - обязательно использование внешнего теплового реле
• Не предназначен для частотного регулирования или импульсных режимов работы
• Максимальная мощность - 4 кВт; превышение может вызвать сваривание контактов

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение/выключение вентилятора охлаждения в промышленном оборудовании
• Автоматический пуск компрессора в воздушной системе
• Компонент в пультах управления станков с ЧПУ

Практические советы

• Проверьте соответствие напряжения катушки (220 В) и напряжения в вашей сети - неверное питание приведёт к выходу из строя
• При монтаже на плату соблюдайте полярность выводов - хотя контактор не поляризован, правильная ориентация упрощает сборку
• Обязательно установите ОПН на катушку, особенно если контактор часто включается/выключается
• Убедитесь, что посадочное место на плате соответствует габаритам контактора - проверьте чертежи производителя
• Для длительной службы избегайте перегрузок - даже кратковременные токи выше 10 А сокращают срок службы контактов
