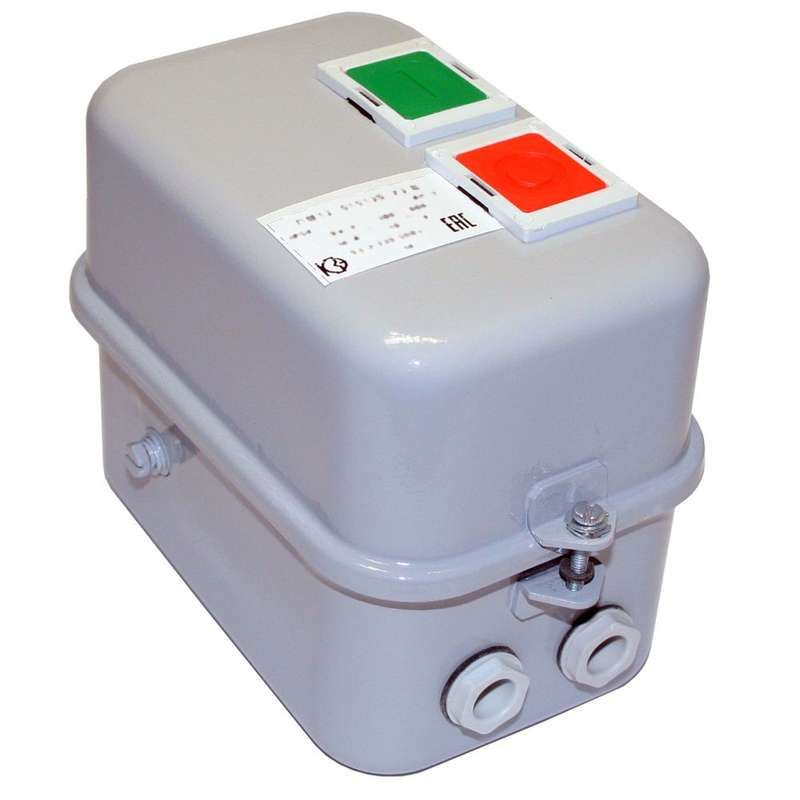

Контактор электромагнитный ПМ12-010120 У2 В, 380В, (1з) - 020120101ВВ380000010 КашинЗЭА

Контактор электромагнитный У2 В 380В 1НО от КЗЭА г.Кашин - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления трёхфазными двигателями мощностью до 4 кВт. Артикулы пм12-010120 и 020120101вв380000010 соответствуют одному продукту с одним набором характеристик.

Назначение и область применения

Контактор электромагнитный У2 В 380В 1НО используется для коммутации силовых цепей переменного тока в системах автоматического управления. Подходит для запуска, остановки и защиты электродвигателей с короткозамкнутым ротором в стационарных установках. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Не предназначен для реверса - работает только в одном направлении.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Количество контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Номинальная мощность управляемого двигателя: 4 кВт
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью
• Способ монтажа: на монтажную плату (печатную плату)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный У2 В 380В 1НО монтируется исключительно на печатную плату - не имеет DIN-рейки или крепления на корпус. Подключение проводов выполняется через винтовые зажимы - требует точного затягивания моментом 0,5–0,7 Нм. Не допускается использование с медными жилами больше 2,5 мм2. Для надёжной работы необходимо обеспечить свободное пространство вокруг аппарата для теплоотвода - особенно при длительной нагрузке близкой к 10 А.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу I по защите от поражения электрическим током. Рекомендовано использовать ограничитель перенапряжений ОПН параллельно катушке для продления срока службы устройства - особенно при частых включениях/выключениях или наличии индуктивных нагрузок.

Преимущества

• Высокая механическая прочность корпуса благодаря исполнению У2
• Защита IP54 позволяет применять в помещениях с высокой запылённостью или возможностью попадания брызг
• Чёткое разделение контактов: один NO для управления и три НЗ для сигнализации или блокировок
• Поддерживает стандартную частоту 50/60 Гц - совместим с сетями России и стран СНГ

Ограничения применения

• Не подходит для реверсивных схем - отсутствует второй контур контактов
• Не предназначен для работы вне диапазона температур −25…+40 C
• Не рекомендуется для частых включений более 600 раз в час - риск перегрева катушки
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле при работе с двигателем на пределе мощности
• Монтаж только на плату - нельзя установить на DIN-рейку или в распределительный щит без адаптера

Примеры использования

• Автоматизация системы водоснабжения - включение насоса по сигналу от датчика уровня
• Управление вентилятором в HVAC-системе
• Контроль работы конвейера на пищевом производстве
• Циклический запуск компрессора в холодильной установке

Практические советы

• При использовании в схемах с частыми включениями - обязательно установите ОПН на катушку контактора электромагнитный У2 В 380В 1НО
• Проверьте посадочные отверстия на плате перед монтажом - они должны точно соответствовать форме основания контактора
• Не используйте этот контактор для управления нагрузками выше 4 кВт даже при меньшем токе - возможен перегрев сердечника
• Для диагностики состояния контактов - проверяйте наличие окисления на винтах подключения каждые 6 месяцев при интенсивной эксплуатации
• Артикулы пм12-010120 и 020120101вв380000010 - это один и тот же продукт; различия в номерах связаны с внутренней нумерацией производителя КашинЗЭА
