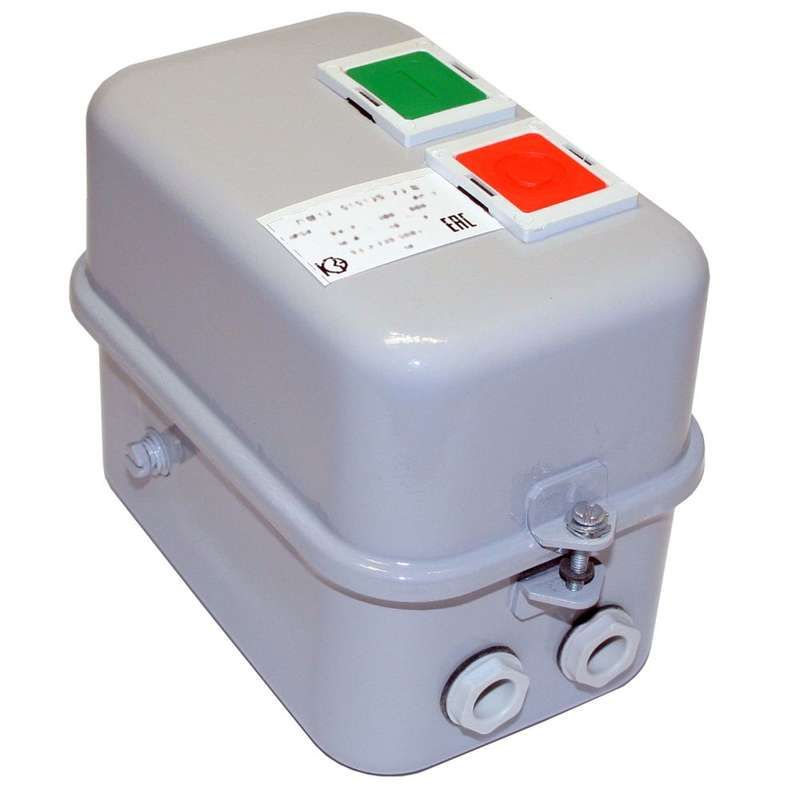

Контактор электромагнитный ПМ12-010120 У2 В, 220В, (1з) - 020120101ВВ220000010 КашинЗЭА

Контактор электромагнитный У2 В 220В 1НО от КЗЭА (артикулы 020120101вв220000010 и пм12-010120) предназначен для дистанционного включения и выключения нагрузки в сетях переменного тока, особенно в системах управления электродвигателями. Он рассчитан на работу с током до 10 А и подходит для монтажа на печатную плату.

Назначение и область применения

Контактор электромагнитный У2 В 220В 1НО используется для коммутации силовых цепей в автоматических системах управления. Его основная задача - обеспечить удалённое включение/выключение трёхфазных асинхронных двигателей мощностью до 4 кВт. Подходит для стационарных установок: станков, насосов, конвейеров, вентиляционных систем. Не предназначен для реверса двигателя - только одностороннее управление.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный ток главных контактов: 10 А
• Номинальная мощность двигателя: 4 кВт
• Количество контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Способ подключения: винтовые зажимы
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Способ монтажа: на печатную плату (SMD-тип)

Совместимость и монтаж

Контактор электромагнитный У2 В 220В 1НО монтируется исключительно на печатную плату - он не имеет крепёжных отверстий для шасси или DIN-рейки. Для надёжной работы необходимо соблюдать рекомендованную плотность расположения других элементов на плате, чтобы не перегревать корпус. Подключение проводов выполняется через винтовые зажимы - затяжка должна быть достаточной, но без перекручивания жил. Напряжение на катушку подаётся только 220 В AC; применение постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 позволяет использовать его в помещениях с повышенной запылённостью и возможностью попадания брызг воды. Для защиты от импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке - особенно при работе с индуктивными нагрузками.

Преимущества

• Высокая надёжность коммутации благодаря механической прочности конструкции
• Устойчивость к перепадам температуры в рамках климатического исполнения У2
• Компактный размер и монтаж на плату позволяют экономить место в щитах
• Наличие трёх вспомогательных контактов (3НЗ) даёт гибкость в построении схем управления

Ограничения применения

• Не поддерживает реверсирование - нельзя использовать для изменения направления вращения двигателя
• Не предназначен для частотного регулирования или плавного пуска
• Максимальная рабочая температура - +40C; при более высоких температурах возможна потеря герметизации и снижение срока службы
• Не следует применять во взрывоопасных средах - отсутствует взрывозащита
• Подходит только для монтажа на плату - не совместим с DIN-рейкой или креплением на стенку

Примеры использования

• Управление насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматический запуск вентилятора в HVAC-системе
• Коммутирование нагревательных элементов в термокамере

Практические советы

• При проектировании платы учтите посадочные размеры контактора - они должны точно соответствовать отверстиям на плате
• Для долгой работы используйте ОПН на катушке, особенно если питание подаётся через реле или транзисторы
• Не допускайте перегрузки по току - даже кратковременные скачки выше 10 А могут привести к свариванию контактов
• Проверьте целостность винтовых зажимов после первого включения - тепловое расширение может ослабить соединение
• При использовании в условиях повышенной влажности дополнительно проверяйте состояние изоляции и наличие конденсата
