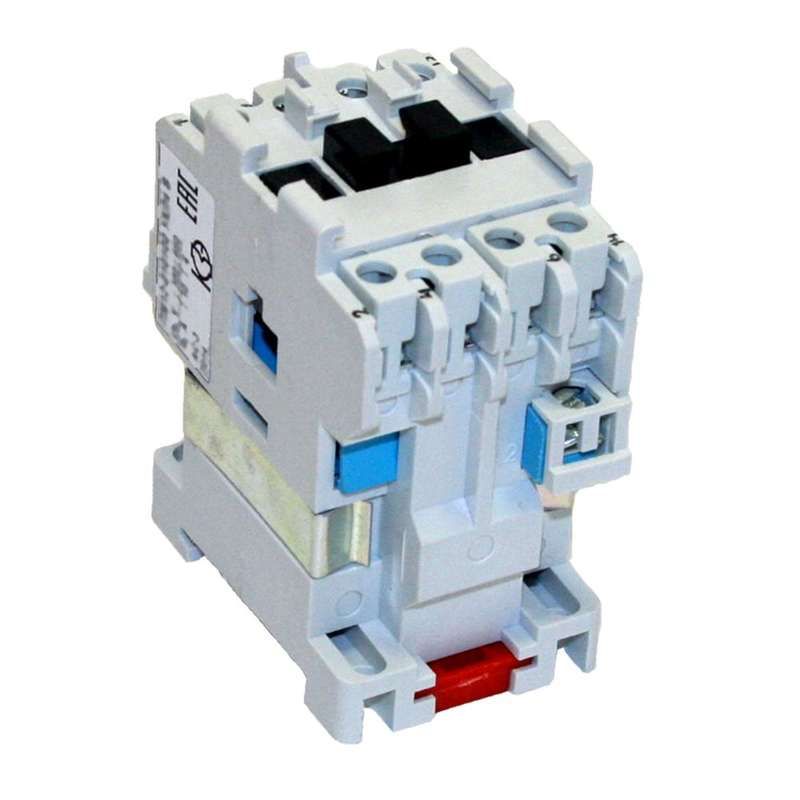

Контактор электромагнитный ПМ12-010150 УХЛ4 В 380В (1з) - 020150100ВВ380000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 10А от КЗЭА (артикулы 020150100вв380000010 и пм12-010150) предназначен для дистанционного включения и отключения нагрузки в сетях переменного тока, особенно в системах управления электродвигателями. Он рассчитан на работу в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленных объектов.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 10А используется для коммутации силовых цепей с током до 10 А. Применяется в схемах управления трёхфазными асинхронными двигателями с короткозамкнутым ротором - например, на станках, насосах, конвейерах и вентиляционных установках. Подходит для стационарных установок, где требуется надёжное дистанционное включение/выключение без реверса. Не предназначен для частого пуска-останова двигателей свыше 4 кВт.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Род тока: переменный (50–60 Гц)
• Количество главных контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Номинальная мощность управляемого двигателя: 4 кВт
• Исполнение: нереверсивное - не поддерживает изменение направления вращения
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и высокой влажности
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус открытый
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 10А монтируется исключительно на монтажную плату или щитовую панель с помощью крепёжных отверстий. Не требует DIN-рейки. Подключение проводов - через винтовые зажимы; рекомендуется использовать жилы сечением до 2,5 мм2. Обязательно соблюдать посадочные размеры и шаг крепёжных отверстий, указанные в чертежах производителя. Открытая конструкция (IP00) требует установки внутри защищённого шкафа или корпуса.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу коммутационной износостойкости для нагрузок категории AC-1. Не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо применять отдельные тепловые реле или автоматические выключатели. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам.

Преимущества

• Высокая механическая прочность и долговечность благодаря качественному изготовлению от КЗЭА
• Устойчивость к влаге и перепадам температур (климат УХЛ4) - подходит для холодных и сырых помещений
• Чёткая коммутация даже при длительной работе под нагрузкой
• Наличие трёх НЗ-контактов позволяет реализовать сложные схемы блокировок и сигнализации без дополнительных модулей

Ограничения применения

• Не применяется в помещениях с доступом людей без корпуса - степень защиты IP00 не обеспечивает безопасность при прикосновении
• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Не рекомендован для частых пусков более 60 раз в час - риск перегрева катушки
• Не допускается использование вне герметичных шкафов - попадание пыли, влаги или металлической стружки может вызвать отказ
• Не совместим с постоянным током - катушка рассчитана только на 380 В переменного тока

Примеры использования

• Управление насосом воды в канализационном колодце
• Включение вентилятора в цеху с регулярным режимом работы
• Коммутирование нагревательного элемента в термокамере
• Автоматизация линии подачи материалов на конвейере

Практические советы

• При монтаже на плату проверьте соответствие расстояния между контактами и местами подключения - ошибки в расположении могут повредить соседние элементы
• Обязательно используйте клеммы с изолирующими крышками после подключения - хотя контактор IP00, окружающая среда должна быть защищена
• Для снижения помех в цепях управления подключите ОПН прямо на выводы катушки - это продлит срок службы электроники
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление соединений вызывает перегрев и выход из строя
• Если нужен реверс - выбирайте другой тип контактора или используйте два таких устройства в схеме с блокировками
