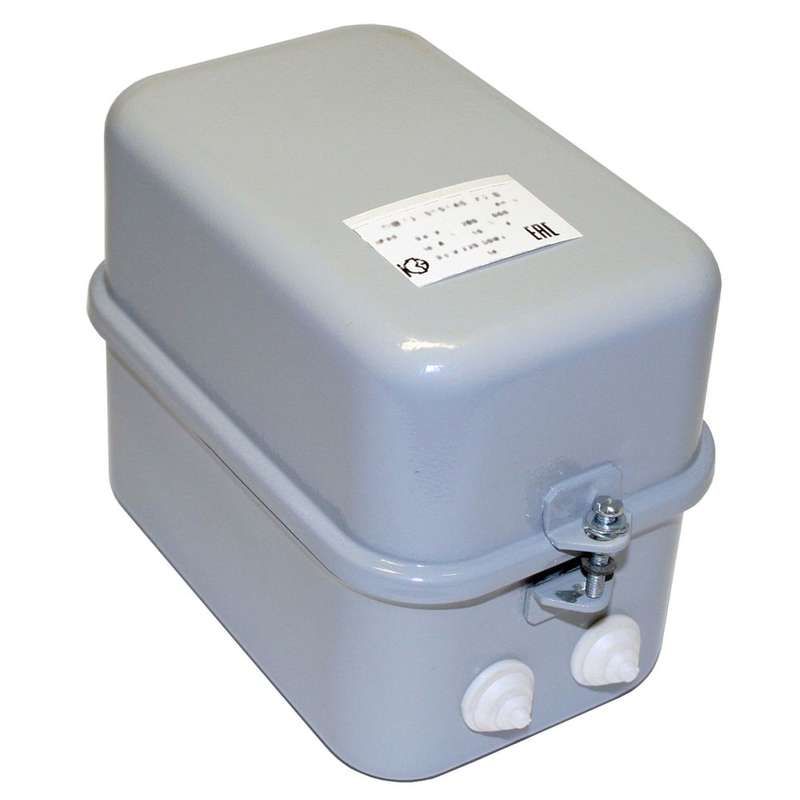

Контактор электромагнитный ПМ12-010140 У3 В 380В (1з) - 020140102ВВ380000010 КашинЗЭА

Контактор электромагнитный У3 В 380В, 10А, категория 380В AC, 1 нормально открытый контакт — устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями и другим оборудованием в промышленных системах. Производится компанией КЗЭА г.Кашин, артикулы 020140102вв380000010 и пм12-010140.

Назначение и область применения

Контактор электромагнитный У3 В 380В, 10А, категория 380В AC, 1 нормально открытый контакт используется для коммутации силовых цепей переменного тока. Применяется в схемах управления электроприводами: запуск, остановка и контроль работы трёхфазных асинхронных двигателей мощностью до 4 кВт. Подходит для стационарных установок в машинах, конвейерах, насосах, вентиляторах и других устройствах, где требуется надёжное дистанционное управление.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (AC)
• Номинальный ток: 10 А — максимальный допустимый ток через основные контакты
• Номинальная мощность двигателя: 4 кВт — рекомендованная нагрузка для управления
• Количество нормально открытых (НО) контактов: 1 — один рабочий контакт, который замыкается при включении катушки
• Род тока: переменный (AC), частота 50–60 Гц
• Климатическое исполнение: У3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности, но без конденсации воды
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от пыли и брызг воды
• Способ монтажа: на монтажную плату — крепится через отверстия и выводы на печатной плате
• Тип подключения: винтовые зажимы — провода фиксируются болтами, требует затяжки усилием
• Исполнение: нереверсивное — не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный У3 В 380В, 10А, категория 380В AC, 1 нормально открытый контакт рассчитан на установку на печатную плату. Монтаж выполняется через отверстия в корпусе, выводы впаиваются или закрепляются в отверстиях платы. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм². Обязательно соблюдайте правильную полярность подключения катушки (L1/N) и силовой цепи (L-T). Не используйте этот контактор в схемах реверса — он имеет только один НО контакт и не оснащён дополнительными контактами для переключения фаз.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р 50030.4.1. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от внешней среды — не применяйте в сырых, пыльных или агрессивных условиях без дополнительной защиты в корпусе. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно её выводам.

Преимущества

• Высокая механическая прочность корпуса для длительной эксплуатации в промышленных условиях
• Простая и проверенная конструкция — минимум отказов при правильном использовании
• Подходящий токовый рейтинг (10 А) для большинства малых и средних двигателей до 4 кВт
• Фиксация на плате снижает риск вибрационных повреждений
• Винтовые зажимы обеспечивают надёжный контакт даже при многократных циклах включения/выключения

Ограничения применения

• Не подходит для реверсивных схем — отсутствуют дополнительные контакты
• Защита IP40 исключает использование во влажных, пыльных или наружных помещениях без кожуха
• Не предназначен для частого включения более 600 раз в час — высокая частота сокращает срок службы контактов
• Не имеет встроенной тепловой защиты — необходимо применять отдельные тепловые реле при работе с двигателями
• Требуется внешнее питание катушки — сам по себе не является пускателем с защитой

Примеры использования

• Управление насосом в системе водоснабжения мощностью 3 кВт
• Включение вентилятора охлаждения на станке с ЧПУ
• Коммутирование нагревательного элемента в термокамере
• Автоматизация ленточного конвейера с двигателем 4 кВт

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов — слабый контакт вызывает перегрев
• При монтаже на плату убедитесь, что расстояние между соседними контактами достаточное — избегайте коротких замыканий
• Обязательно установите ОПН на катушку, особенно если контактор часто отключается — продлит срок службы
• Не используйте контактор для постоянного тока — он рассчитан только на переменный ток 50/60 Гц
• Для защиты двигателя от перегрузки и обрыва фазы подключите отдельное тепловое реле
• При замене — сверьте артикулы: 020140102вв380000010 и пм12-010140 — это один и тот же продукт от КЗЭА г.Кашин
