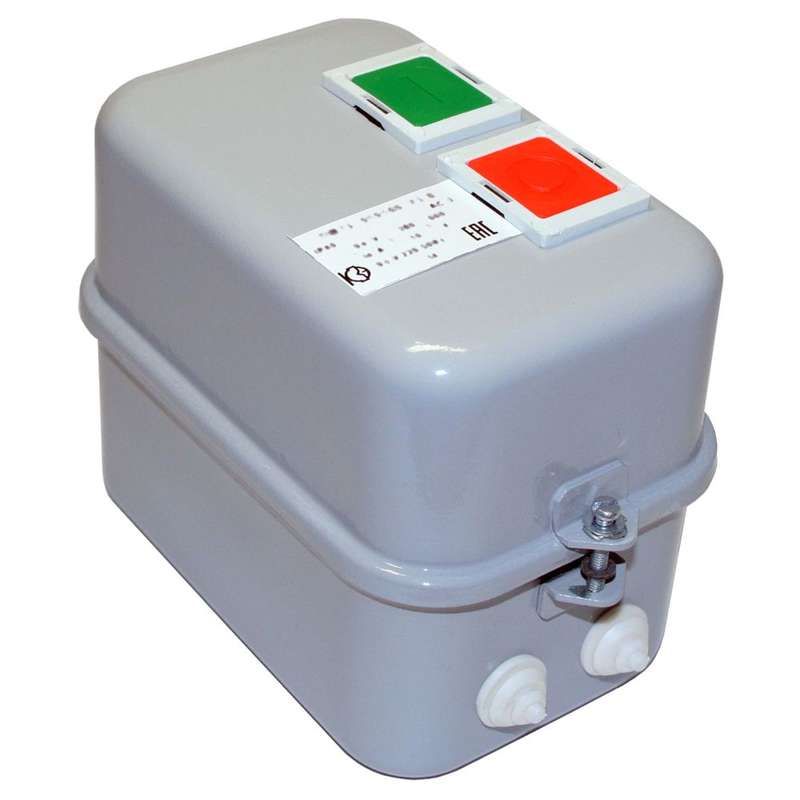

Контактор электромагнитный ПМ12-010160 У3 В 220В 1НО Кашин 020160102ВВ220000010 КашинЗЭА

Контактор электромагнитный У3 В 220В (1з) от КЗЭА - устройство для дистанционного включения и выключения электродвигателей в сетях переменного тока. Артикулы пм12-010160 и 020160102вв220000010 подходят для стационарной установки на монтажную плату, где требуется надёжное управление нагрузкой до 4 кВт.

Назначение и область применения

Контактор электромагнитный У3 В 220В (1z) используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, конвейерах, вентиляционных установках. Подходит для частого включения-выключения, но не предназначен для реверса - только прямое включение. Напряжение катушки управления 220 В позволяет использовать его в типовых промышленных цепях управления.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузку до 4 кВт при AC 380–440 В;
• Напряжение катушки управления: 220 В переменного тока - совместим с большинством промышленных контроллеров и реле;
• Количество контактов: 3 нормально открытых + 1 нормально закрытый - достаточно для базовой схемы управления и сигнализации состояния;
• Номинальное рабочее напряжение: 660 В - допустимо применение в сетях до этого значения;
• Род тока: переменный (AC), 50/60 Гц - не работает с постоянным током;
• Степень защиты IP40 - защищён от твёрдых частиц больше 1 мм, но не от воды и пыли в значительном количестве;
• Способ монтажа: на монтажную плату - требует установки на печатную плату или DIN-рейку через переходник;
• Тип подключения: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки;
• Климатическое исполнение У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90% при 25C.

Совместимость и монтаж

Контактор электромагнитный У3 В 220В (1z) монтируется исключительно на монтажную плату. Он не имеет стандартных креплений для DIN-рейки - для установки на рейку потребуется адаптер. Подключение силовых контактов и катушки выполнено винтовым способом: используйте провода сечением до 2,5 мм2. Обязательно соблюдайте расстояние между контактами и другими элементами схемы - минимальный воздушный зазор должен соответствовать требованиям ГОСТ 30011.4. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для работы в условиях промышленного оборудования. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытых площадок, сырых помещений или мест с высокой запылённостью. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения;
• Чёткое разделение силовых и управляющих цепей - снижает риск помех в системах управления;
• Наличие вспомогательного контакта NC - позволяет легко реализовать сигнал “устройство выключено” в PLC или индикацию;
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий долгую жизнь устройства в условиях средней нагрузки.

Ограничения применения

• Не поддерживает реверсирование двигателя - для реверса нужен два контактора или другой тип пускателя;
• IP40 - нельзя использовать во влажных помещениях, на улице, в цехах с брызгами масла или воды;
• Только монтаж на плату - несовместим со стандартными DIN-рейками без дополнительных креплений;
• Не имеет встроенной тепловой защиты - необходимо внешнее реле перегрузки при работе с двигателями;
• Работает только с переменным током - не применяется в DC-системах.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Автоматический запуск вентилятора в шкафу управления - по команде термореле;
• Коммутация конвейерной ленты в пищевой промышленности - при наличии внешнего реле перегрузки;
• Циклический запуск компрессора в холодильной установке - с использованием ОПН на катушке.

Практические советы

• Проверяйте затяжку винтов подключения каждые 6 месяцев - особенно при частых включениях;
• При использовании с двигателями свыше 3 кВт обязательно устанавливайте внешнее тепловое реле;
• Для защиты катушки от скачков напряжения подключите ОПН прямо на выводы катушки - это продлит срок службы контактора;
• Не монтируйте рядом с источниками сильных ЭМИ - возможны ложные срабатывания;
• Выбирайте место установки с хорошей вентиляцией - перегрев снижает ресурс контактов.
