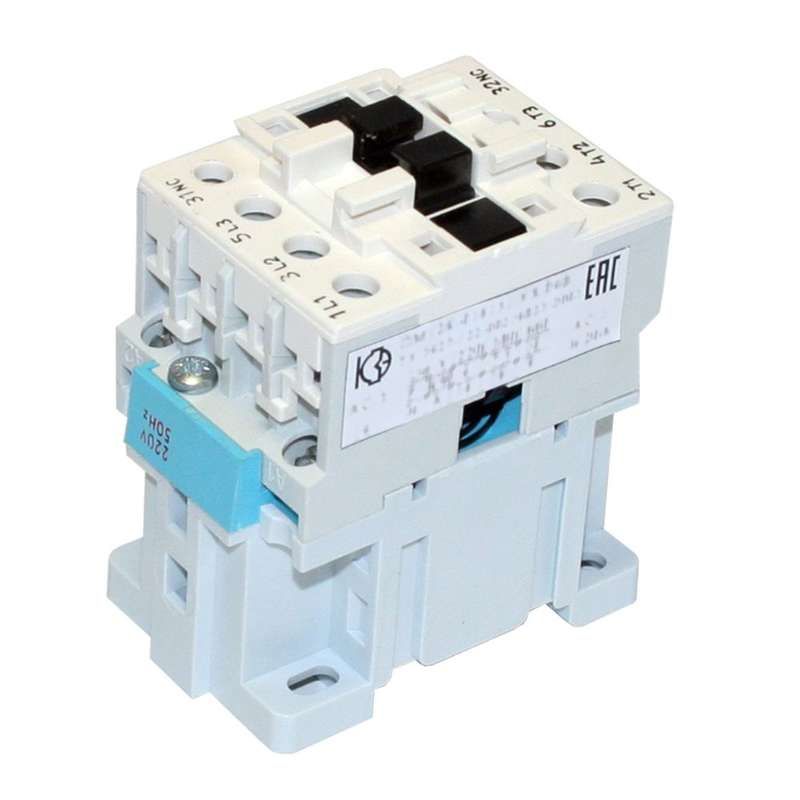

Контактор электромагнитный нереверсивный ПМ 16А ~220В 1НОПМ12К-016150УХЛ4 - 034150100ВВ220000000 КашинЗЭА

Контактор электромагнитный нереверсивный 16А 220В 1НО УХЛ4 от КЗЭА г.Кашин - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями до 7,5 кВт в стационарных системах автоматизации. Артикулы пм12к-016150 и 034150100вв220000000 соответствуют одному продукту.

Назначение и область применения

Контактор электромагнитный нереверсивный 16А 220В 1НО УХЛ4 используется для коммутации силовых цепей переменного тока в системах управления электроприводами. Подходит для запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Не предназначен для реверса двигателя - для этого требуется двухконтакторная схема.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который может безопасно проходить через главные контакты.
• Напряжение питания катушки: 220 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений.
• Количество контактов: 3 нормально открытых (НО) и 1 нормально закрытый (НЗ) - используются для управления цепями сигнализации, блокировок и обратной связи.
• Мощность двигателя: до 7,5 кВт - рекомендованная нагрузка для надёжной работы без перегрева.
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 4 мм2.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата.
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открыт, требует установки в защищённую электрошкафу.
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или металлической основе, не предусматривает DIN-рейку.

Совместимость и монтаж

Контактор электромагнитный нереверсивный 16А 220В 1НО УХЛ4 устанавливается исключительно на монтажную плату. Его нельзя закрепить на DIN-рейке - отсутствуют крепёжные зацепы. Для подключения используйте провода сечением до 4 мм2. Обязательно соблюдайте расстояние между соседними аппаратами - минимальный зазор 10 мм для обеспечения теплоотвода. Монтаж выполняйте только после отключения питания. Перед первым включением проверьте затяжку винтов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу безопасности II. Отсутствие степени защиты IP00 требует обязательного размещения внутри закрытого щита. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с длинными управляющими проводами или рядом с частотниками.

Преимущества

• Высокая механическая долговечность - способен выполнять более 1 млн операций включения/выключения.
• Устойчивость к перепадам напряжения +-10% от номинала 220 В - сохраняет работоспособность при колебаниях в сети.
• Чёткий и быстрый переход состояний контактов - минимизация дугового износа.
• Поддержание заявленной мощности 7,5 кВт даже при длительной работе - не требует принудительного охлаждения.

Ограничения применения

• Не применяется в условиях взрывоопасной среды - отсутствует взрывозащита.
• Не допускается использование вне герметичных шкафов - IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не подходит для частотного регулирования - не рассчитан на высокочастотные импульсы от преобразователей частоты.
• Не имеет функций тепловой защиты - необходимо использовать внешнее реле перегрузки при управлении двигателями выше 5 кВт.
• Не совместим с системами автономного управления без внешнего источника 220 В - катушка не работает от 12/24 В.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение при достижении нижнего уровня, выключение при верхнем.
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата.
• Коммутирование конвейерной ленты в пищевой промышленности - работа в режиме “пуск-стоп” без реверса.
• Управление компрессором холодильной установки - в связке с реле времени или контроллером.

Практические советы

• Выбирая этот контактор, убедитесь, что ваша система управления даёт именно 220 В переменного тока - применение 110 В или постоянного тока приведёт к отказу.
• Для защиты от скачков напряжения в сети установите ОПН прямо на клеммы катушки - это продлит срок службы устройства в 2–3 раза.
• При сборке схемы используйте отдельные кабели для силовых и управляющих цепей - смешивание повышает риск помех и ложных срабатываний.
• Проверяйте состояние контактов каждые 6 месяцев - при появлении следов подгорания или задираний замените контактор, даже если он ещё работает.
• Не забывайте про посадочные размеры - перед заказом сверьтесь с чертежом, чтобы гарантировать совместимость с вашей монтажной платой.
