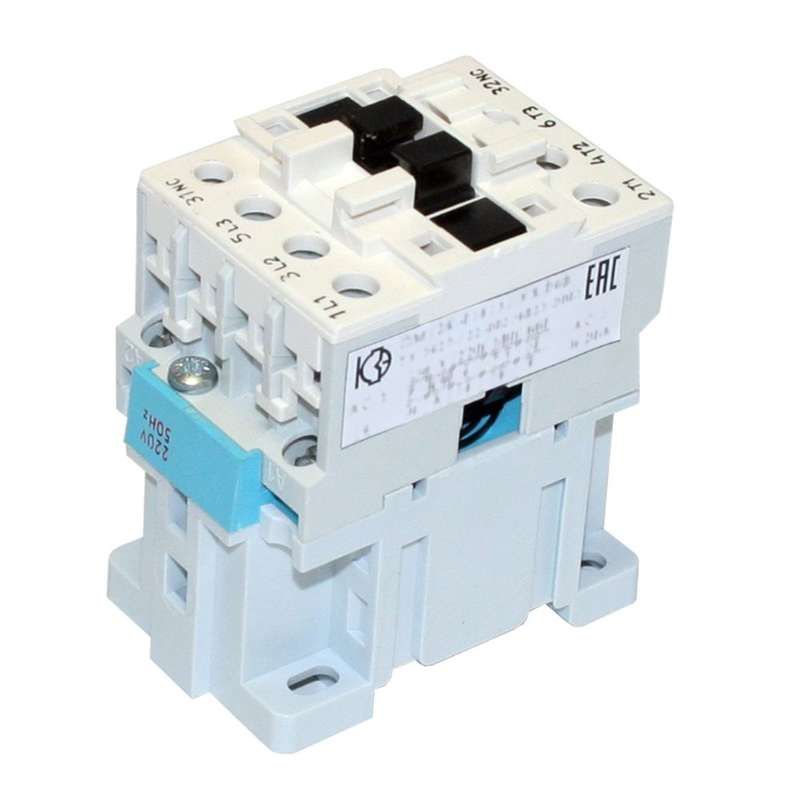

Контактор электромагнитный нереверсивный ПМ12К-016151 УХЛ4 В, 220В - 034151010ВВ220000000 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 220В от КЗЭА (артикулы 034151010вв220000000 и пм12к-016151) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 7,5 кВт. Он работает в сетях переменного тока 220 В на катушке и 660 В на силовых цепях, подходит для стационарной установки на монтажную плату.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 220В используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах. Не предназначен для реверса - только пуск и остановка. Подходит для стационарных установок в закрытых помещениях с контролируемой средой.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока (50/60 Гц)
• Рабочее напряжение главных цепей: до 660 В
• Номинальный ток: 16 А
• Тип тока: переменный
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1NO)
• Номинальная мощность двигателя: 7,5 кВт
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C, повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 220В рассчитан на монтаж на печатную плату. Его выводы подходят для пайки или установки в разъёмные клеммы PCB. Убедитесь, что отверстия под крепление совпадают с габаритами платы. Винтовые зажимы допускают подключение проводов сечением до 2,5 мм2. Не используйте для щитовой сборки без дополнительной защиты - IP00 не предохраняет от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами, указанным в ГОСТ Р МЭК 60947-4-1. Работает в рамках класса I (защита от поражения током обеспечивается через внешнюю изоляцию и корпус). Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая надёжность коммутации при номинальном токе 16 А
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4
• Простая и проверенная конструкция с винтовыми зажимами
• Наличие одного вспомогательного контакта позволяет использовать его для сигнализации состояния (например, “двигатель в работе”)
• Поддерживает работу с двигателями до 7,5 кВт - оптимально для большинства промышленных задач

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP00 требует обязательной установки внутри электрошкафа или герметичного корпуса
• Не предназначен для частотного регулирования - только пуск/остановка
• Не рекомендован для мест с высоким уровнем пыли, влаги или химически активной среды без дополнительной защиты
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при длительной нагрузке

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в технологическом оборудовании
• Пуск конвейерной ленты на пищевом производстве
• Автоматический запуск компрессора в воздушной системе
• Компонент в пульте управления станком с ЧПУ

Практические советы

• При монтаже на плату соблюдайте полярность - катушка 220 В должна подключаться точно к указанным выводам
• Проверьте посадочные размеры перед заказом - контактор рассчитан на типовые PCB, но возможны отличия между версиями
• Для долгой службы используйте ОПН на катушке - продлит срок службы контактора при частых включениях
• Не перегружайте контактор сверх 16 А - даже кратковременные перегрузки снижают ресурс
• Обязательно используйте отдельное тепловое реле для защиты двигателя от перегрева - этот контактор не выполняет функцию защиты
• При эксплуатации в условиях повышенной влажности (УХЛ4) следите за герметизацией шкафа - внутренняя конденсация может вызвать пробой
