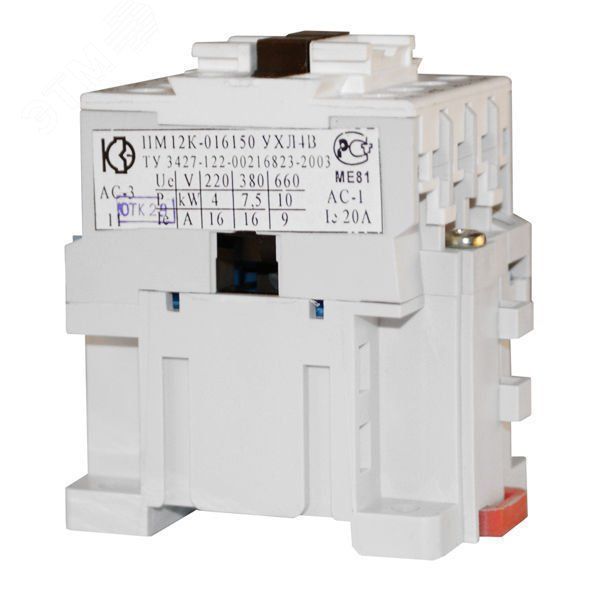

Контактор электромагнитный ПМ12К-016150 УХЛ4 В, 380В - 034150100ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В от КашинЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 7,5 кВт. Артикулы 034150100вв380000000 и пм12к-016150 соответствуют одному продукту, предназначенном для стационарной установки в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённый запуск, остановку и защиту от длительных перегрузок и обрыва фазы. Подходит для применения в системах автоматизации: станках, насосах, вентиляторах, конвейерах. Не предназначен для частого реверса - конструкция нереверсивная.

Технические характеристики

• Номинальное напряжение силовой цепи: 660 В переменного тока
• Напряжение катушки управления: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 16 А
• Номинальная мощность двигателя: 7,5 кВт
• Количество главных контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Род тока: переменный (50–60 Гц)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой зоне
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В монтируется исключительно на монтажную плату с помощью крепёжных отверстий. Для надёжной работы требуется жёсткая фиксация без вибраций. Подключение проводов - только через винтовые зажимы; затяжка должна выполняться усилием, указанным в руководстве, чтобы избежать нагрева и окисления контактов. Поскольку степень защиты IP00, устройство нельзя устанавливать открыто - обязательно помещать в распределительный щит или корпус с классом защиты не ниже IP54.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует нормам безопасности для оборудования в промышленных сетях до 660 В. Для защиты катушки управления от импульсных перенапряжений рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке - особенно при использовании с реле или кнопочными постами с длинными проводами.

Преимущества

• Высокая механическая прочность и долговечность контактов благодаря качественной сборке КашинЗЭА
• Поддержание работоспособности при широком диапазоне температур - идеально для неотапливаемых производственных площадок
• Чёткая коммутация даже при высоких токах включения (до 16 А)
• Наличие вспомогательного контакта NC позволяет реализовать функции блокировки и сигнализации без дополнительных модулей

Ограничения применения

• Не подходит для частого реверсирования - конструкция нереверсивная
• IP00 требует обязательной защиты от пыли, влаги и механических воздействий - нельзя использовать вне корпуса
• Не имеет встроенной тепловой защиты - необходимо применять совместно с тепловым реле при нагрузках близких к предельным
• Не рассчитан на работу с постоянным током - использование на DC повредит катушку

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения на производственной линии
• Автоматический пуск конвейера в пищевой промышленности
• Коммутирование электродвигателя воздуходувки в системе вентиляции

Практические советы

• Выбирая контактор электромагнитный УХЛ4 В 380В, проверьте соответствие напряжения катушки (380 В) вашей цепи управления - неверное напряжение вызовет отказ или перегрев.
• При монтаже на плату используйте шайбы и гроверы для предотвращения самопроизвольного ослабления винтов.
• Для продления срока службы регулярно осматривайте контакты на наличие оплавления или нагара - при необходимости очищайте мягкой металлической щёткой.
• Если система часто включается/выключается (>120 раз/час), рассмотрите возможность перехода на более мощный аналог с увеличенной механической износостойкостью.
• Артикулы 034150100вв380000000 и пм12к-016150 - это один и тот же контакт, просто разные номера по каталогам. Перед заказом сверьтесь с документацией вашего проекта.
