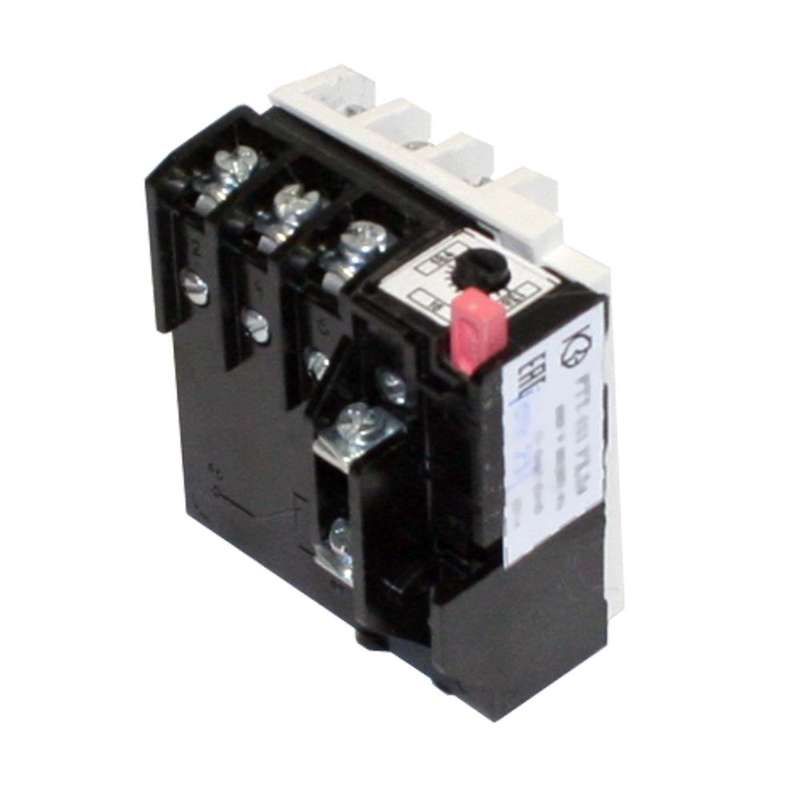

Реле электротепловое токовое РТТ-111 УХЛ4 3.20А - 3.2А 2,7..3,2А инд.устан. 1нз КашинЗЭА 140111000В003.200000

Реле электротепловое токовое РТТ-111 УХЛ4 3.2А - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими требованиями к надёжности. Бренд КЗЭА г.Кашин обеспечивает соответствие стандартам для условий умеренного и холодного климата.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 3.2А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключилась. Подходит для установки в щитах управления промышленными станками, насосами, конвейерами и другим оборудованием, работающим от сети переменного тока до 660 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 3,2 А - регулируемый предел срабатывания от 2,7 до 3,2 А;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Род тока: переменный (AC);
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 10 - время срабатывания при 7,2-кратном токе не более 20 секунд;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость;
• Способ монтажа: встраиваемый - устанавливается в корпус управления или распределительный шкаф;
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 3.2А совместимо с контактными аппаратами и магнитными пускателями других производителей, если соблюдены условия по току и напряжению. Для монтажа требуется свободное место в щите минимум 80×80 мм. Соединение с силовой цепью выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев, но без деформации контактов. Перед установкой проверьте соответствие номинала тока (3,2 А) нагрузке двигателя - нельзя использовать для токов выше 3,2 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Конструкция обеспечивает безопасную работу в условиях возможного перегрева и механических воздействий. Отключение происходит без взрыва или выделения горючих веществ. Климатическое исполнение УХЛ4 позволяет применять реле в закрытых помещениях с невзрывоопасной средой, включая холодные цеха и открытые площадки с защитным кожухом.

Преимущества

• Автоматическая тепловая защита без внешнего питания - работает за счёт нагрева биметаллической пластиной;
• Стабильная характеристика срабатывания даже при колебаниях температуры окружающей среды;
• Один нормально замкнутый контакт позволяет легко интегрировать сигнал об отказе в систему управления;
• Высокая долговечность благодаря простой и проверенной конструкции;
• Поддерживается ремонтопригодность - можно заменить только механизм, не весь блок.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок или двигателей с плавным пуском - требуются специальные устройства;
• Не срабатывает при кратковременных импульсах тока - только при длительной перегрузке;
• Не рекомендуется для установки рядом с источниками сильного тепла (печи, нагреватели) - риск ложного срабатывания;
• Не применяется в цепях постоянного тока свыше 440 В - выход за пределы допустимого напряжения;
• Не имеет функции самовозврата - после срабатывания необходимо вручную перевести рычаг в положение “вкл”.

Примеры использования

• Защита насосов в системах водоснабжения на промышленных объектах;
• Обеспечение безопасности конвейерных линий на пищевых производствах;
• Компонент в пусковых схемах вентиляторов и компрессоров;
• Часть системы управления станками ЧПУ с трёхфазными двигателями мощностью до 1,5 кВт.

Практические советы

• Выбирая реле электротепловое токовое РТТ-111 УХЛ4 3.2А, убедитесь, что ток двигателя не превышает 3,2 А - иначе защита будет некорректной;
• Настройте токовый порог в пределах 2,7–3,2 А согласно паспорту двигателя - лучше взять нижнюю границу при частых пусках;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и преждевременный выход из строя;
• При использовании в холодных условиях (например, на складах) учитывайте, что срабатывание может немного задерживаться при низкой температуре - это нормально;
• Не используйте вместо этого реле другие модели с меньшим классом точности - например, класс 5 - они быстрее срабатывают и могут давать ложные отключения.
