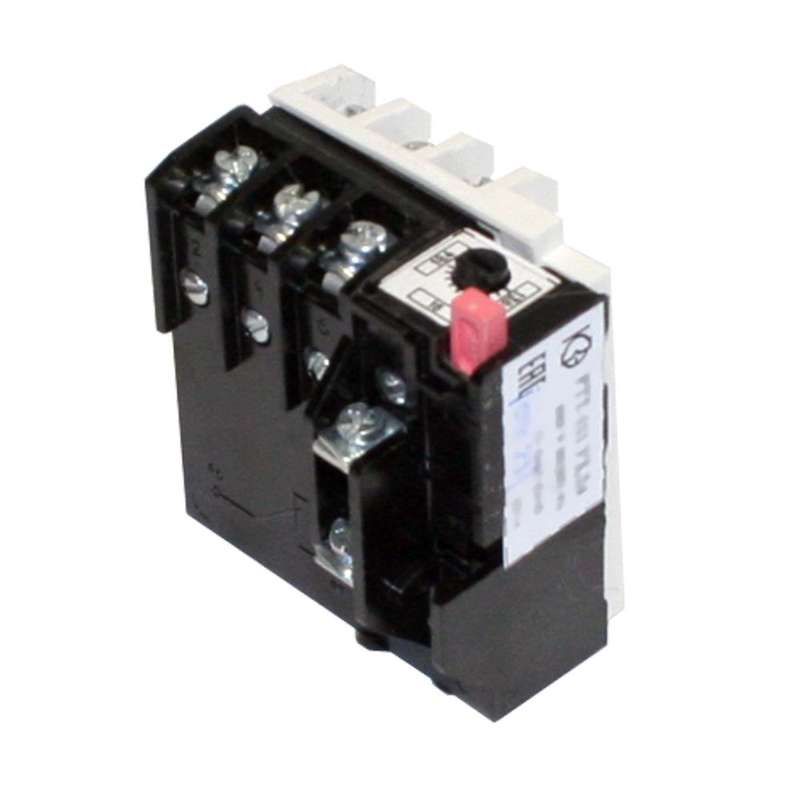

Реле электротепловое токовое РТТ-111 УХЛ4 1.00А - 1.0А 0,85..1,15А инд.устан. 1нз КашинЗЭА 140111000В001.000000

Реле электротепловое токовое РТТ-111 УХЛ4 1.00А/1А от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на промышленном оборудовании, где важна надёжная и долговечная работа.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 1.00А/1А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50–60 Гц) и постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах, вентиляционных установках и других устройствах с электромоторами.

Технические характеристики

• Номинальный ток: 1 А - регулируемый предел срабатывания от 0,85 до 1,15 А (индивидуальная настройка)
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно
• Количество нормально замкнутых (НЗ) контактов: 1 - сигнал об отключении передаётся в цепь управления
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Класс выпуска: 10 - время срабатывания при 7,2-кратной перегрузке не более 10 секунд
• Род тока: переменный (основной режим), допускается применение в цепях постоянного тока
• Способ монтажа: встраиваемый - устанавливается в корпуса пускателей или распределительные щиты
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 1.00А/1А совместимо с контактными пускателями серий ПМЛ, ПМА, ПМ12 и аналогичными устройствами. Монтируется в специальные направляющие на DIN-рейке или в шкафы через крепёжные отверстия. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении к цепям постоянного тока. После монтажа проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при вибрациях и ударах. Защита от перегрузки осуществляется за счёт биметаллической пластины - механический принцип работы повышает отказоустойчивость и снижает зависимость от внешних помех.

Преимущества

• Высокая точность срабатывания благодаря индивидуальной настройке тока (0,85…1,15 А)
• Стабильная работа в широком диапазоне температур и влажности (УХЛ4)
• Механическая надёжность - нет электронных компонентов, которые выходят из строя
• Простая диагностика: при срабатывании рычаг остаётся в положении “трип” - видно, что произошло отключение
• Поддержка как переменного, так и постоянного тока - универсальность в проектировании

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требует трёхфазного питания
• Не реагирует на кратковременные импульсы тока (например, пусковые токи двигателей); для этого нужны другие типы защиты
• Не подходит для сред с высокой взрывоопасностью - не имеет взрывозащиты
• Не рекомендуется использовать в местах с постоянными вибрациями выше 1g - возможны ложные срабатывания
• После срабатывания требуется ручное восстановление - нельзя использовать там, где нужна автоматическая переактивация

Примеры использования

• Защита двигателя воздушного компрессора мощностью 0,75 кВт в цеху
• Контроль тока в насосной станции водоснабжения
• Обеспечение безопасности конвейерной линии на пищевом производстве
• Часть схемы управления лифтом или эскалатором

Практические советы

• Настройку тока срабатывания выполняйте после установки - ориентируйтесь на номинальный ток двигателя, указанный в его паспорте
• Проверяйте соответствие сечения проводов и момента затяжки винтов - это влияет на срок службы и безопасность
• При использовании в холодных помещениях (до −40C) убедитесь, что реле адаптировано к температуре - УХЛ4 позволяет работать даже при минусах
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды может вызвать ложное срабатывание
• При замене старого реле сверьте параметры: номинальный ток, класс, количество полюсов и способ монтажа - РТТ-111 УХЛ4 1.00А/1А не всегда является прямой заменой другим моделям
