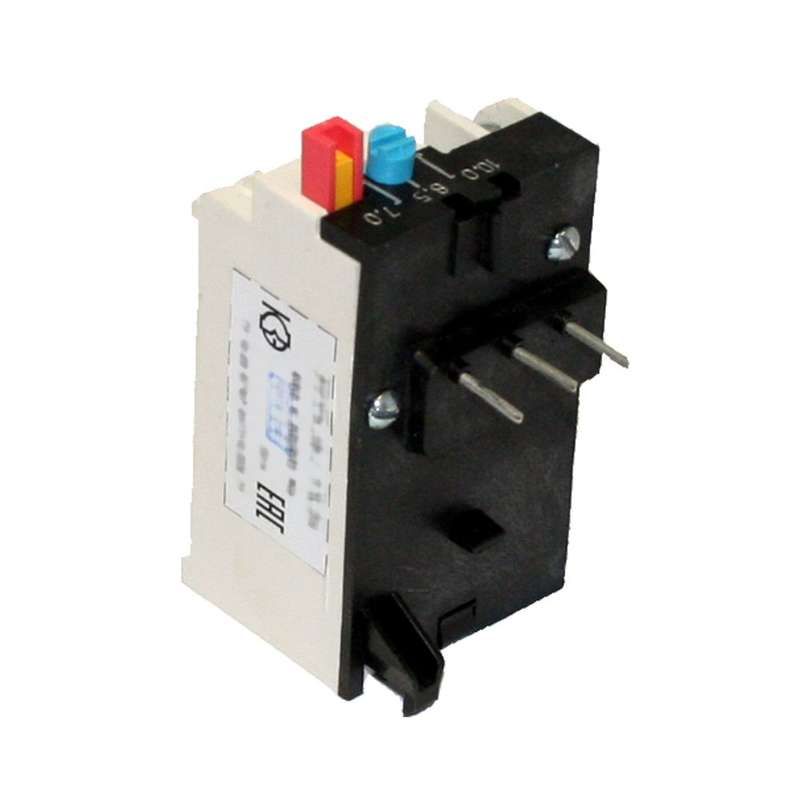

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.80А IP00 - РТТ5-10 0.8А 0,68..0.92А к ПМ12-010 КашинЗЭА 130110000В000.800000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.80А IP00 от КЗЭА предназначено для защиты электродвигателей от перегрузок и обрывов фаз. Это надёжное, проверенное временем устройство, используемое в промышленных системах управления, особенно там, где важна простота и долговечность.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.80А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в схемах управления электроприводами на напряжение до 660 В переменного тока (50/60 Гц) или 440 В постоянного тока. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 0,8 А - регулируемый диапазон срабатывания 0,68–0,92 А
• Количество полюсов: 3 - защищает все три фазы одновременно
• Максимальное рабочее напряжение: 660 В AC / 440 В DC
• Класс выпуска: 10A - время срабатывания при 7,2-кратном токе составляет 10–20 секунд
• Тип тока: переменный (AC), совместим с сетями 50 и 60 Гц
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи управления
• Способ присоединения: винтовые зажимы - надёжное механическое соединение проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчиво к влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки внутри корпуса
• Способ монтажа: встраиваемый - крепится на DIN-рейку или внутрь распределительного шкафа

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.80А монтируется встраиваемым способом. Для подключения используются винтовые зажимы - необходимо затянуть провода усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева и окисления. Монтаж возможен на стандартную DIN-рейку шириной 35 мм. Обязательно соблюдать полярность при подключении цепи управления через НЗ контакт. Поскольку степень защиты IP00, устройство нельзя использовать вне закрытого корпуса - обязательно размещать в электрошкафу с достаточным доступом воздуха для теплоотвода.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 15150, что гарантирует безопасность работы в промышленных условиях. Класс 10A обеспечивает селективность срабатывания - не реагирует на кратковременные пусковые токи двигателей, но отключает при опасной перегрузке. Соответствие климатическому исполнению УХЛ4 позволяет применять его в помещениях с повышенной влажностью и колебаниями температуры.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов (0,68–0,92 А)
• Автоматический режим восстановления после срабатывания - не требуется ручная перезагрузка
• Простая и проверенная конструкция - мало подвержено отказам
• Изготовлено в России (КЗЭА, г. Кашин) - доступные цены и наличие запчастей
• Поддерживает работу в сетях с частотой 50 и 60 Гц - универсальность для импортного и отечественного оборудования

Ограничения применения

• Не применяется в открытых местах - IP00 не защищает от пыли, влаги и прикосновений
• Не предназначен для защиты однофазных нагрузок или электроники - только трёхфазные двигатели
• Не имеет функции автоматического отключения при коротком замыкании - нуждается в параллельной защите предохранителем или автоматическим выключателем
• Чувствительно к окружающей температуре - при установке рядом с источниками тепла возможны ложные срабатывания
• Не подходит для частотных преобразователей - работа с несинусоидальным током снижает точность срабатывания

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Контроль перегрузки вентилятора в HVAC-системе
• Обеспечение безопасности конвейера на пищевом производстве
• Включение в схему управления станка с ЧПУ
• Дополнение старых пускателей ПМЛ, ПМА, ПМ12-010 (совместимо с артикулом ртт5-10 0.8а 0,68..0.92а к пм12-010)

Практические советы

• Выбирайте реле по номинальному току двигателя - 0,8 А подходит для маломощных двигателей (~0,3–0,55 кВт)
• Проверьте посадочные размеры перед установкой - совместимо с пускателями серии ПМ12, но не всегда с новыми моделями других производителей
• После монтажа протестируйте срабатывание: временно увеличьте ток до 1,2–1,5× номинала - реле должно сработать через несколько минут
• Не устанавливайте рядом с мощными катушками или трансформаторами - магнитные поля могут влиять на чувствительность
• При замене убедитесь, что новый экземпляр РТТ5-10-1 УХЛ4 0.80А имеет тот же диапазон тока (0,68–0,92 А) - другие версии этого реле могут иметь другой порог
