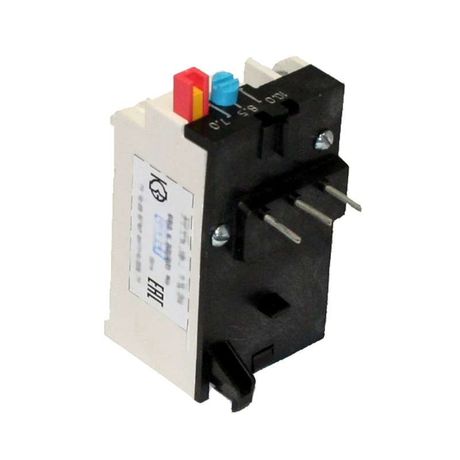

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.32А IP00 Кашин 130110000В000.320000 КашинЗЭА

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.32А IP00 от КашинЗЭА предназначено для защиты электродвигателей от перегрузки и длительного превышения рабочего тока. Это надёжный компонент для промышленной автоматизации, особенно там, где важна простота и долговечность.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.32А защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Подходит для установки в цепях двигателей малой мощности: насосы, вентиляторы, конвейеры, компрессоры. Применяется в системах управления, где требуется механическая защита без сложной электроники.

Технические характеристики

• Тип: электротепловое реле
• Установленный ток срабатывания: 0,32 А
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: УХЛ4 - для работы в умеренном и холодном климате, в закрытых помещениях с контролируемой влажностью
• Модель серийного ряда: РТТ5-10-1

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.32А устанавливается совместно с контакторами серии КМИ или аналогичными устройствами. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используются зажимы на входных и выходных клеммах - провода до 2,5 мм2. Обязательно соблюдайте полярность подключения: фазы должны проходить через нагревательные элементы реле последовательно.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1–2019 (МЭК 60947-4-1) для аппаратов низковольтного управления. Несмотря на отсутствие степени защиты (IP00), использование внутри электрошкафов обеспечивает безопасную работу. Не применяйте вне корпуса - риск поражения током и повреждения механизма высокий.

Преимущества

• Простая и проверенная конструкция - мало подвижных частей, высокая отказоустойчивость
• Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины
• Автоматический или ручной режим восстановления после срабатывания - можно выбрать при монтаже
• Цена ниже, чем у электронных аналогов - экономически выгодно для базовой защиты

Ограничения применения

• Не подходит для сред с пылью, влагой или химическими испарениями - IP00 не обеспечивает никакую защиту
• Не реагирует на короткие замыкания - только на длительные перегрузки
• Чувствителен к температуре окружающей среды - возможны ложные срабатывания при экстремальных значениях
• Только одно значение тока срабатывания - нельзя регулировать, выбирается при заказе

Примеры использования

• Защита двигателя вентилятора в HVAC-системе с током потребления около 0,3 А
• Обеспечение безопасности насоса в системе водоснабжения с небольшой нагрузкой
• Функциональная часть старого оборудования, где замена на современные устройства невозможна или невыгодна

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 0,32 А - реле не будет работать правильно при большем или меньшем токе
• Убедитесь, что реле установлено в шкафу с хорошей вентиляцией - перегрев корпуса влияет на точность срабатывания
• При использовании в условиях колебаний температуры учтите, что чувствительность реле изменится - возможно, стоит увеличить запас по току
• Не используйте РТТ5-10-1 УХЛ4 0.32А в качестве единственной защиты - всегда комбинируйте с автоматическим выключателем или предохранителем для защиты от КЗ
