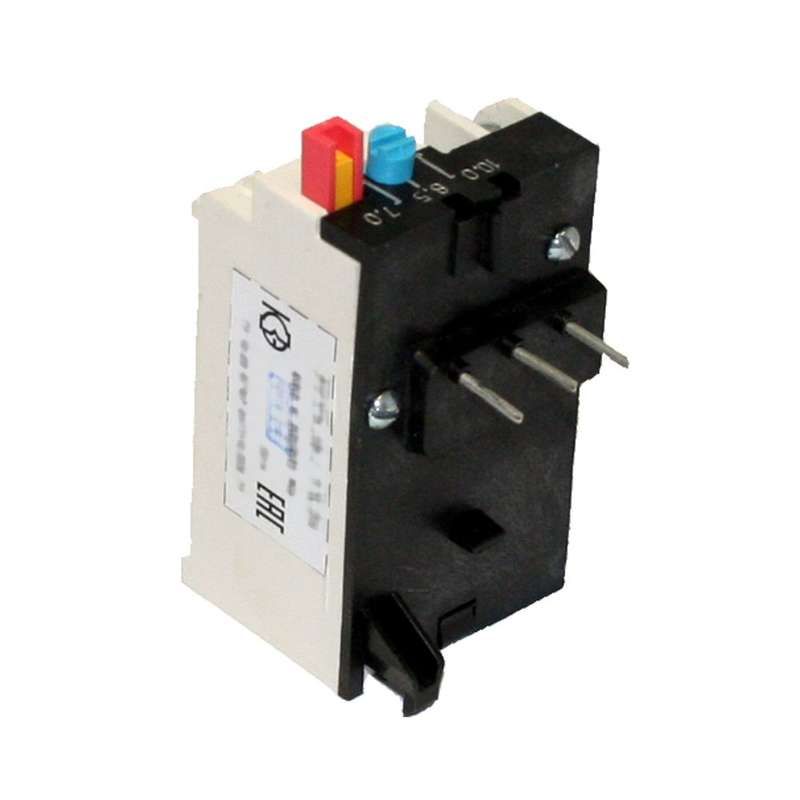

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.60А IP00 - РТТ5-10 1.6А 1,36..1,84А к ПМ12-010 КашинЗЭА 130110000В001.600000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.6А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное комплектующее устройство для систем управления электроприводами, устанавливаемое в шкафах автоматики.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.6А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для использования в составе пускателей, щитов управления и других систем автоматизации на промышленных объектах.

Технические характеристики

• Номинальный ток: 1,6 А - максимальный ток, при котором реле работает нормально; регулируется в пределах 1,36–1,84 А.
• Число силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя одновременно.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления.
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока.
• Род тока: переменный (AC) и постоянный (DC) - совместим с большинством промышленных схем.
• Класс выпуска: 10 А - время срабатывания соответствует классу 10, то есть при 6-кратном токе реле отключится через 10 секунд.
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или шкафа.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов.
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или распределительного шкафа.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.6А IP00 предназначено для встраивания в устройства типа ПМ12-010 и аналогичные пускатели. Монтируется на DIN-рейку или жестко закрепляется в корпусе. Для подключения используются винтовые зажимы - затяжка должна выполняться с усилием, указанным в документации производителя. Обязательно соблюдать полярность при подключении к цепям постоянного тока. Поскольку степень защиты IP00 не предусматривает защиту от пыли и влаги, устройство нельзя использовать вне герметичного корпуса.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1 для тепловых реле. Произведено на заводе КЗЭА (КашинЗЭА), что гарантирует соответствие сертифицированным технологическим процессам. Отключение при перегрузке снижает риск повреждения двигателя и предотвращает возгорание.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимальная погрешность при защите от перегрева.
• Устойчивость к колебаниям температуры окружающей среды - исполнение УХЛ4 позволяет применять в холодных и сырых помещениях.
• Простая замена - конструкция стандартизирована, легко заменяется при выходе из строя.
• Поддержка работы как на переменном, так и на постоянном токе - универсальность для различных типов схем.

Ограничения применения

• Не допускается использование вне электрошкафа - IP00 не защищает от пыли, влаги, механических повреждений.
• Не предназначен для защиты однофазных нагрузок - требуется три фазы для корректной работы.
• Не имеет функции самовозврата после срабатывания - необходимо вручную сбросить реле после устранения причины перегрузки.
• Не рекомендовано для частых включений/выключений - высокая термическая инертность делает его медленным реагирующим элементом.

Примеры использования

• Защита насосов, вентиляторов и компрессоров на водоканалах и предприятиях пищевой промышленности.
• Компонент системы управления конвейерными линиями в машиностроении.
• Интеграция в пускатели ПМ12-010 для защиты двигателей станков ЧПУ.
• Автоматические системы в металлургии и химическом производстве, где важна надёжность при перегрузках.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-10-1 УХЛ4 1.6А IP00, проверьте номинальный ток двигателя - он должен попадать в диапазон 1,36–1,84 А. При больших значениях выбирайте другую модель.
• При монтаже используйте качественные провода с достаточным сечением - плохой контакт вызывает нагрев и ложное срабатывание.
• Обязательно убедитесь, что реле установлено внутри закрытого шкафа - открытая эксплуатация приведёт к отказу.
• После срабатывания всегда проверяйте причину перегрузки перед сбросом - повторное включение без устранения проблемы может вывести двигатель из строя.
• Для удобства обслуживания сохраняйте маркировку на корпусе - она содержит информацию о токе и сроке службы.
