Реле тепловое RTX3 мини 1.6...2.5A для мини-контакторов CTX3 | 417086 Legrand

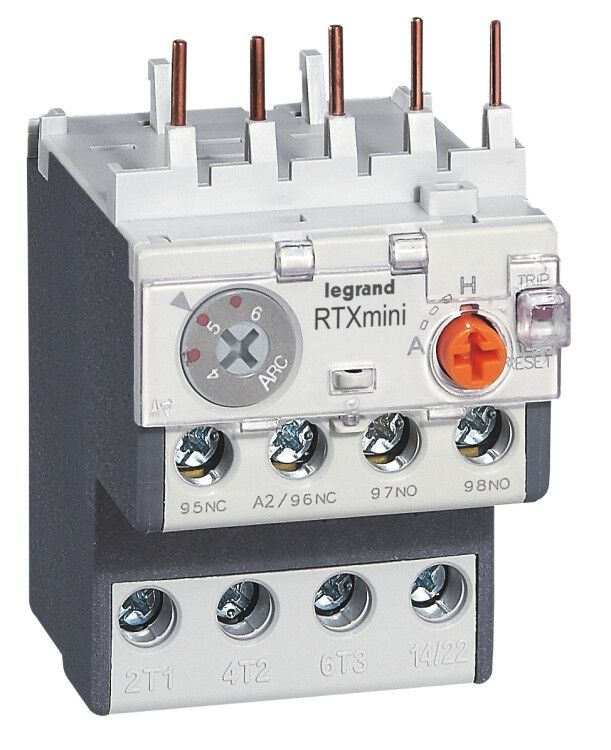

Реле тепловое RTX мини 1.6…2.5A от Legrand — компактное устройство для защиты электродвигателей от перегрузки и обрыва фазы. Подходит для установки совместно с контакторами серии CTX3, обеспечивает точную настройку тока срабатывания в пределах 1.6–2.5 А. Артикул 417086.

Назначение и область применения

Реле тепловое RTX мини 1.6…2.5A защищает электродвигатели от длительной перегрузки, вызванной превышением допустимого тока. Устройство реагирует на нагрев проводника внутри реле, который происходит при превышении заданного порогового значения тока. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями мощностью до ~1.5 кВт. Работает в паре с контакторами CTX3 — образует полноценный магнитный пускатель.

Технические характеристики

• Диапазон регулировки тока: 1.6–2.5 А — позволяет точно настроить чувствительность под конкретный двигатель;
• Количество полюсов: 3 — защита всех трёх фаз питания;
• Количество переключающих контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) — используется для сигнализации срабатывания или отключения цепи управления;
• Максимальное рабочее напряжение: 690 В — подходит для сетей переменного тока до 690 В, включая промышленные системы 400/690 В;
• Класс защиты: 10 — время срабатывания при 7.2-кратном токе уставки составляет 2–10 секунд, что соответствует требованиям IEC 60947-4-1 для двигателей средней инерционности;
• Тип подключения: винтовые зажимы — надёжное и проверенное соединение, требует затяжки отверткой;
• Способ монтажа: непосредственное крепление — устанавливается прямо на контактор CTX3 без дополнительных держателей.

Совместимость и монтаж

RTX мини 1.6…2.5A совместим исключительно с контактными модулями серии CTX3. Монтаж осуществляется путём защёлкивания на направляющие шины контактора — никаких болтов или крепёжных элементов не требуется. После установки необходимо выставить нужный ток срабатывания с помощью поворотного регулятора на лицевой панели. Для правильной работы важно, чтобы температура окружающей среды была близка к температуре двигателя — реле учитывает теплообмен через корпус контактора.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Класс защиты IP20 — не предназначено для установки во влажных или запылённых местах без дополнительной защиты. Наличие класса защиты 10 гарантирует селективность срабатывания — не будет ложного отключения при кратковременных пусковых токах.

Преимущества

• Компактный форм-фактор — экономит место в распределительных щитах;
• Высокая механическая износостойкость — рассчитано на десятки тысяч операций включения/отключения;
• Чёткий визуальный индикатор срабатывания — красный флажок на передней панели показывает, когда произошло отключение;
• Легко снимается и заменяется — не требует демонтажа всего контактора;
• Поддерживается полной линейкой аксессуаров Legrand — можно добавить кнопку ручного сброса или термокабель для удалённого контроля температуры.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок — работает только в трёхфазных цепях;
• Не имеет функции защиты от обрыва фазы — для этого требуется версия RTX с пометкой “с защитой от обрыва фаз”;
• Не рекомендуется использовать в условиях постоянных вибраций выше 1g — возможны ложные срабатывания;
• Запрещена установка рядом с источниками сильного тепла (например, рядом с ТЭНами или высокотемпературными трубопроводами);
• Не подходит для частотных преобразователей — реле не реагирует правильно на несинусоидальные формы тока.

Примеры использования

• Защита насоса воды в системе водоснабжения с двигателем 1.1 кВт, потребляющим около 2.2 А;
• Обеспечение безопасности конвейера на пищевом производстве с двигателем 1.5 кВт;
• Интеграция в автоматический пускатель для вентилятора в HVAC-системе;
• Стандартный комплект с контактором CTX3-25 для управления маломощными станками.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с диапазоном реле — 1.6–2.5 А; если ток выше — выбирайте другую модель;
• Настройку тока выполняйте при холодном состоянии реле — нагрев от соседних компонентов может исказить показания;
• После срабатывания дождитесь остывания реле (5–10 минут) перед ручным сбросом — повторное включение при перегреве снижает срок службы;
• Проверьте плотность затяжки винтов — слабый контакт увеличивает сопротивление и может вызвать ложное срабатывание;
• Артикул 417086 — единственный вариант в этой серии с таким диапазоном тока; другие модели имеют другие значения — не путайте с RTX 2.5…4 А.
