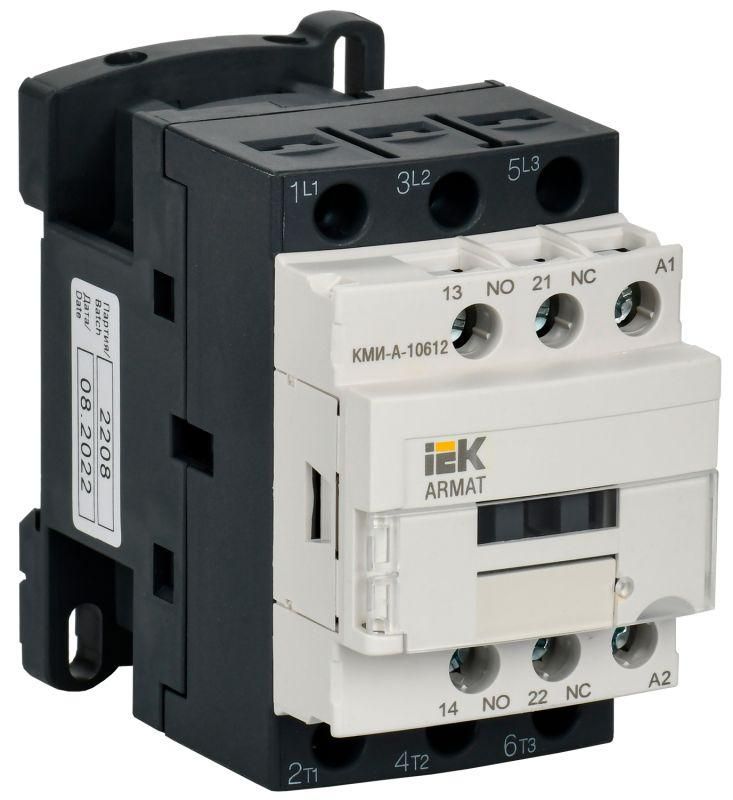

Контактор КМИ-А-10612 LC1D 6А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-006-230-11

Контактор КМИ-А-10612 LC1D 6А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 от IEK предназначен для дистанционного включения и отключения трёхфазных двигателей и других нагрузок в системах автоматизации. Этот контактор сочетает надёжную механическую конструкцию, совместимость с DIN-рейкой и соответствие международным стандартам, что делает его удобным решением для промышленной автоматики.

Назначение и область применения

Контактор КМИ-А-10612 LC1D 6А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для пуска и остановки оборудования, требующего частых включений: насосов, вентиляторов, компрессоров, конвейеров, печей и кран-балок. Также применяется в системах автоматического ввода резерва (АВР), управлении освещением и нагревательными устройствами. Коммутирует нагрузки класса AC-3 - то есть именно те, где требуется выдерживать пусковые токи электродвигателей.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 6 А
• Количество полюсов: 3 - обеспечивает коммутацию всех фаз трёхфазной сети
• Количество вспомогательных контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальная коммутируемая мощность: 4 кВт при напряжении 400 В (класс AC-3)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает переключение направления вращения двигателя
• Срок службы: 15 лет при условии соблюдения режимов эксплуатации
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовой зажим

Совместимость и монтаж

Контактор КМИ-А-10612 LC1D 6А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые клеммы - достаточно затянуть провода сечением до 2,5 мм2. Вспомогательные контакты доступны для подключения цепей управления: сигналы от кнопок, термореле, датчиков или ПЛК. Устройство совместимо с другими элементами серии ARMAT от IEK, что позволяет легко формировать компактные распределительные щиты. Не требует специальных инструментов для монтажа - подходит как для профессионального, так и для бытового использования.

Безопасность и стандарты

Контактор КМИ-А-10612 LC1D 6А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует безопасность при работе с высокими токами, устойчивость к перегрузкам и долговечность в условиях промышленной среды. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном корпусе.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - до 1 млн операций
• Универсальный тип монтажа - можно закрепить на рейке или встроить в панель
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Стандартные габариты - легко заменяется аналогичными моделями от других производителей
• Катушка 230 В AC - совместима с большинством промышленных систем управления

Ограничения применения

• Не предназначен для работы с постоянным током - использование на DC приведёт к выходу из строя
• Нереверсивное исполнение исключает возможность управления направлением вращения двигателя - для реверса нужен двойной контактор
• Максимальный ток 6 А - не подходит для двигателей выше 4–5 кВт; для больших нагрузок требуется более мощный контактор
• Не имеет встроенного теплового реле - для защиты от перегрузки необходимо использовать внешнее устройство
• Работает только при температуре окружающей среды от –25C до +60C - не рекомендован для открытых площадок без обогрева

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры
• Включение нагревательного элемента в сушильной камере по команде от термостата
• Переключение основного и резервного питания в системе АВР
• Управление конвейерной лентой на производстве - включение/выключение по таймеру или сенсору

Практические советы

• При подборе контактора проверьте, чтобы номинальный ток нагрузки не превышал 6 А - особенно важно учитывать пусковые токи двигателей, которые могут быть в 5–7 раз выше рабочих
• Для длительной работы используйте вспомогательные контакты (НО и НЗ) для сигнализации состояния: например, включение лампы “работает” при замыкании НО
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от короткого замыкания
• При монтаже на DIN-рейку следите, чтобы контактор был плотно зафиксирован - слабое крепление вызывает вибрации и перегрев
• Если в вашей системе используется ПЛК, убедитесь, что выходной ток контроллера достаточен для срабатывания катушки 230 В - обычно требуется минимум 5–10 мА
