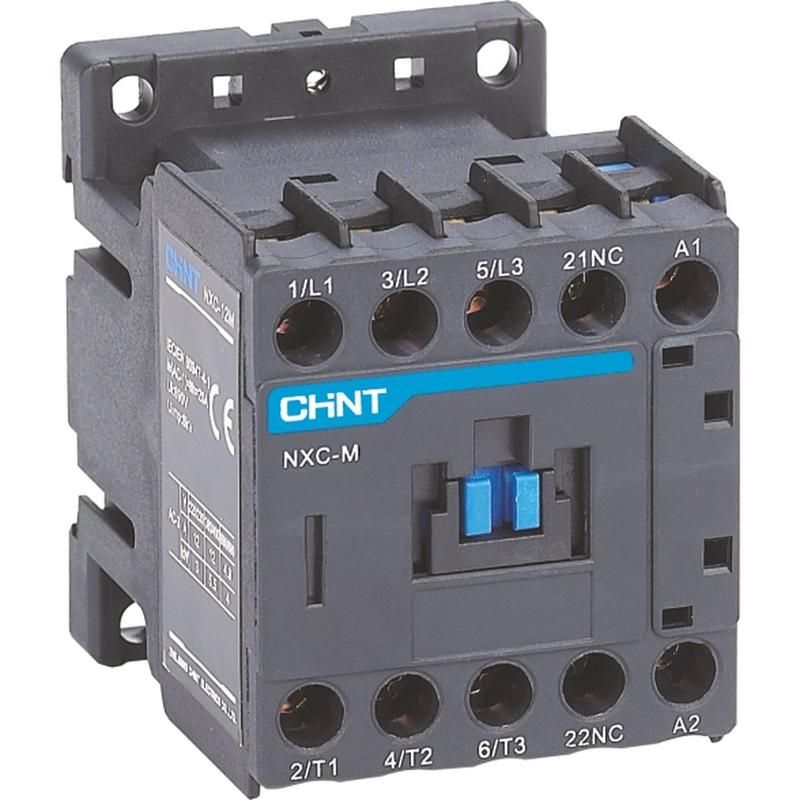

Контактор NXC-06M01 6А кат. 220В AC 1НЗ AC-3 (R) CHINT 836584

Контактор CHINT NXC-06M01 - это надёжное устройство для управления двигателями и другими нагрузками переменного тока. Он предназначен для частых включений и выключений, обеспечивает дистанционное управление цепью и совместим с тепловыми реле для создания полноценных пускателей. Артикул 836584 относится к серии NXC, которая отличается компактностью и устойчивостью к механическим воздействиям.

Назначение и область применения

Контактор CHINT NXC-06M01 используется для коммутации силовых цепей переменного тока с частыми операциями включения и отключения. Подходит для управления асинхронными двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим удалённого управления. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя при подключении к тепловому реле.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 220 В AC
• Номинальный рабочий ток: 6 А
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально закрытый (НЗ)
• Частота: 50/60 Гц
• Категория применения: AC-3 - для управления асинхронными двигателями с частыми пусками

Совместимость и монтаж

Контактор NXC-06M01 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания катушки и силовых проводов доступны с лицевой стороны. Для подключения используйте провода сечением до 2,5 мм2. Главные контакты рассчитаны на работу с нагрузкой до 6 А, поэтому не рекомендуется использовать для токов выше этого значения. Вспомогательный контакт НЗ подходит для сигнализации состояния (например, “двигатель работает”) или блокировки других цепей.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для аппаратов низковольтной коммутации. Серия NXC прошла испытания на долговечность и термическую стабильность. Устройство не имеет встроенной защиты от перегрузки - для безопасности необходимо использовать внешнее тепловое реле.

Преимущества

• Компактная форма позволяет экономить место в распределительном щите
• Увеличенный срок службы за счёт износостойких материалов контактов
• Стабильная работа при колебаниях напряжения +-10% от 220 В
• Механизм с быстрым приводом снижает риск сваривания контактов
• Индикация положения рычага визуально определяет состояние контактора

Ограничения применения

• Не предназначена для постоянной работы при токе выше 6 А - возможен перегрев и выход из строя
• Не подходит для управления постоянным током (DC) - катушка рассчитана исключительно на 220 В AC
• Не содержит встроенную тепловую защиту - обязательна установка отдельного реле
• Работает только при температуре окружающей среды от -5C до +40C

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Автоматическое включение насоса по сигналу от датчика уровня
• Циклический запуск конвейера на производстве
• Система аварийного отключения оборудования через кнопку «Стоп»

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 220 В AC. Применение 110 В или DC приведёт к отказу устройства.
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск.
• При использовании в качестве части пускателя выбирайте тепловое реле с номиналом 5–6 А, чтобы точно соответствовать характеристикам NXC-06M01.
• Проверяйте зажимы контактов после первых нескольких включений - возможно ослабление из-за вибрации.
• Не устанавливайте контактор рядом с источниками высоких температур или в местах с повышенной влажностью без дополнительной защиты корпуса.
