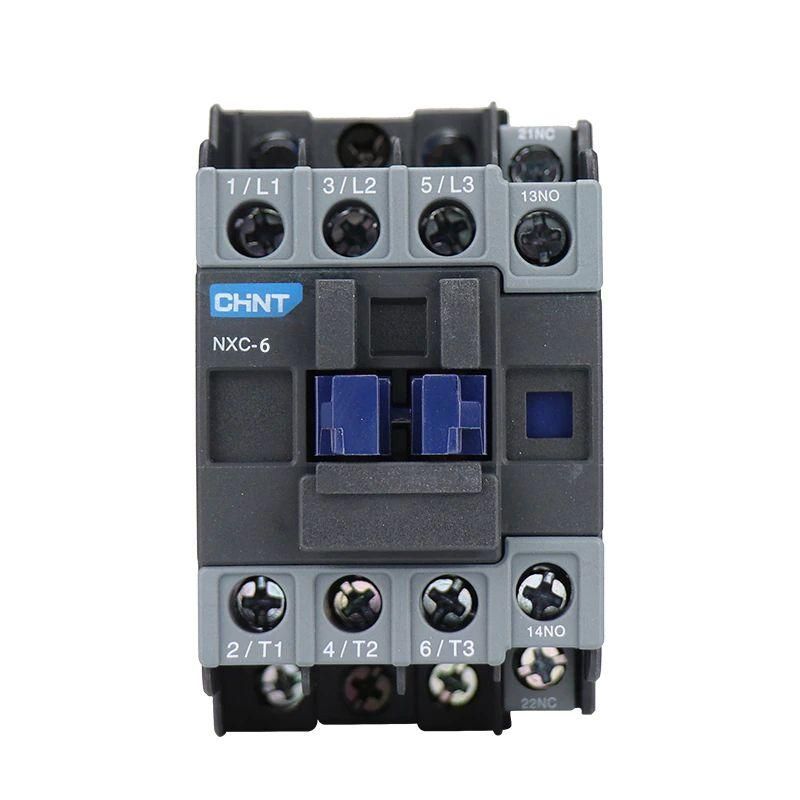

Контактор NXC-06 6А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836696

Контактор CHINT NXC-06 6А с катушкой на 220 В AC предназначен для частого включения и выключения электродвигателей и других нагрузок до 2,2 кВт. Модель с комбинацией 3 главных и двух вспомогательных контактов подходит для автоматизации промышленного оборудования, особенно там, где требуется надёжное управление цепью на расстоянии.

Назначение и область применения

Контактор CHINT NXC-06 используется для дистанционного включения и отключения силовых цепей переменного тока. Он применяется в системах управления двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим частых пусков. Благодаря наличию вспомогательных контактов, его легко интегрировать в схемы автоматики - например, для сигнализации состояния или блокировки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 6 А
• Напряжение катушки управления: 220 В AC, 50 Гц
• Мощность коммутируемой нагрузки: до 2,2 кВт
• Главные контакты: 3 нормально открытых (3НО)
• Вспомогательные контакты: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-06 устанавливается на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - максимальное сечение жилы до 4 мм2. Катушка управления рассчитана исключительно на 220 В AC, поэтому использование с постоянным током или другими напряжениями недопустимо. Для сборки электромагнитного пускателя рекомендуется совмещать его с тепловым реле серии NXR.

Безопасность и стандарты

Контактор CHINT NXC-06 соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5 C до +40 C. Устройство не имеет встроенной защиты от перегрузки - её необходимо реализовать внешними средствами, например, тепловым реле.

Преимущества

• Компактные габариты позволяют экономить место в щитах
• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к вибрациям и перепадам напряжения +-10%
• Чёткий визуальный индикатор положения контактов
• Легко комбинируется с тепловыми реле для создания полноценных пускателей

Ограничения применения

• Не предназначена для работы с постоянным током - катушка работает только на 220 В AC
• Не защищает от перегрузок - обязательна установка внешнего теплового реле
• Работает в пределах температуры от -5 C до +40 C; при более низких или высоких значениях возможны отказы
• Не следует использовать в средах с повышенной запылённостью без дополнительной защиты корпуса

Примеры использования

• Управление асинхронными двигателями насосов в системах водоснабжения
• Автоматический пуск вентиляторов в HVAC-системах
• Контроль конвейерных линий на пищевых и фармацевтических производствах
• Схемы с логическим управлением - сигнал от PLC активирует контакт, который замыкает питание двигателя

Практические советы

• При подборе контактора проверяйте соответствие напряжения катушки (220 В AC) и номинала нагрузки (до 6 А / 2,2 кВт)
• Используйте вспомогательные контакты (1НО и 1НЗ) для формирования цепей самоблокировки или аварийной остановки
• Для увеличения срока службы избегайте частых включений при больших токах - лучше применять пускатель с предварительным ограничением пускового тока
• При монтаже на DIN-рейку убедитесь, что все винтовые соединения затянуты с усилием 0,5–0,7 Нм - слабый контакт вызывает нагрев
• Если устройство будет установлено вне шкафа, используйте защитный кожух IP54 или выше - модель не имеет собственной защиты от пыли и влаги
