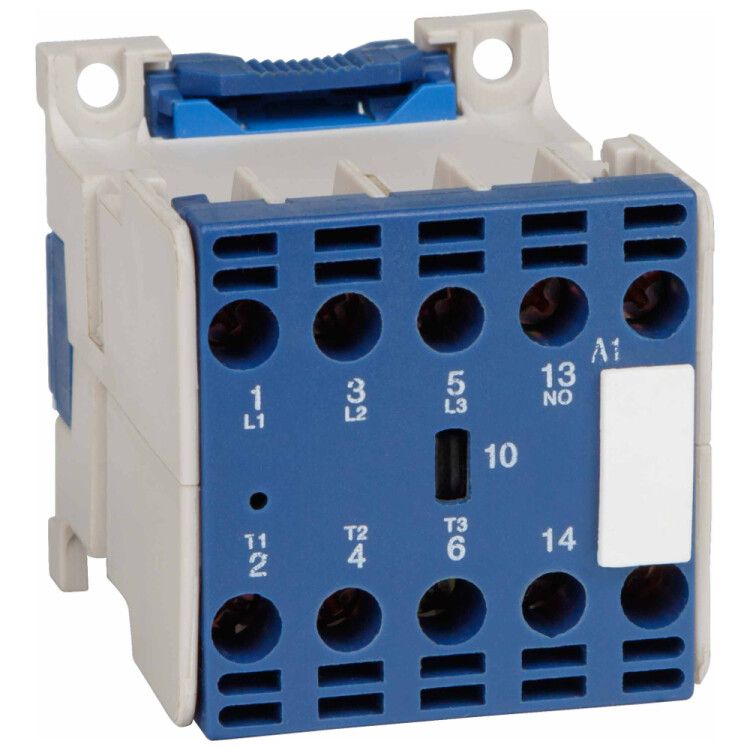

Мини-контактор ПМЛ-М1160 УХЛ4 Б 6А кат. 220В AC КЭАЗ 256603

Контактор ПМЛ-М1160-6А-220AC-УХЛ4-Б от КЭАЗ - это нереверсивный электромагнитный контактатор для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 2,2 кВт. Устройство рассчитано на работу в сетях с напряжением 220 В переменного тока и устанавливается на монтажную плату. Артикул 256603 соответствует серийному решению ПМЛ, предназначенной для стационарных промышленных систем.

Назначение и область применения

Контактор ПМЛ-М1160-6А-220AC-УХЛ4-Б используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется в схемах автоматизации, где требуется надёжное включение/выключение нагрузки без механического воздействия оператора. Подходит для оборудования: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ. Может работать в паре с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который может безопасно проходить через контакты при нормальной работе.
• Напряжение питания катушки: 220 В AC - требуемое напряжение для срабатывания электромагнита. Не работает от постоянного тока.
• Число силовых полюсов: 3 - три отдельных контакта для коммутации всех трёх фаз сети.
• Количество замыкающих контактов: 3 - все контакты замыкают цепь при включении, размыкают при отключении. Нет вспомогательных контактов.
• Номинальная мощность двигателя: 2,2 кВт - рекомендованная максимальная мощность защищаемого электродвигателя при напряжении 380 В.
• Тип тока: переменный (AC) - устройство не предназначено для работы с постоянным током.
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя. Для реверса нужна пара таких контакторов.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм. Не защищает от пыли и влаги.
• Способ монтажа: на монтажную плату - крепится болтами или зажимами к печатной плате, не подходит для DIN-рейки.
• Температурный класс: УХЛ4 - допустимый температурный режим от −40 C до +40 C, умеренно холодный климат, повышенная влажность.

Совместимость и монтаж

Контактор ПМЛ-М1160-6А-220AC-УХЛ4-Б имеет винтовые зажимы для подключения проводов. Максимальный сечения провода - до 2,5 мм2 (по типичной практике для аналогичных моделей ПМЛ). Для монтажа необходима плоская поверхность с отверстиями под крепёж. Обязательно соблюдать расстояние между соседними контактами - минимум 10–15 мм, чтобы исключить нагрев и пробой. Не устанавливайте рядом с источниками высоких температур или вибраций. Подключение катушки - к двум выводам, помеченным A1/A2. Главные контакты - L1/L2/L3 и T1/T2/T3.

Безопасность и стандарты

Контактор ПМЛ-М1160-6А-220AC-УХЛ4-Б соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применяется в электроустановках до 660 В переменного тока частотой 50/60 Гц. Сертифицирован для использования в промышленных условиях. Не предназначен для взрывоопасных сред.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам.
• Надёжная коммутация даже при частых включениях - срок службы до 1 млн циклов.
• Простота замены - доступ к контактам и катушке позволяет менять детали без демонтажа всей системы.
• Совместимость с реле РТЛ - легко реализовать комплексную защиту двигателя.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения потребуется два контактора и блокировка.
• IP20 не защищает от пыли и влаги - запрещена установка в сырых, пыльных помещениях без дополнительной оболочки.
• Работает только с переменным током - невозможна работа от батарей, выпрямителей или источников постоянного тока.
• Монтаж только на плату - не совместим со штангами DIN-рейки, что ограничивает использование в сборочных щитах.
• Мощность ограничена 2,2 кВт - для двигателей выше этой отметки требуется другой контактный аппарат.

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - включение по сигналу датчика уровня.
• Управление вентилятором в HVAC-системе - включение/выключение по таймеру или термостату.
• Пуск конвейера на пищевом производстве - синхронизированное включение с другими механизмами.
• Комбинированный пускатель с тепловым реле РТЛ - защита от перегрузки и обрыва фазы в станочном оборудовании.

Практические советы

• Проверьте соответствие напряжения катушки (220 В AC) перед подключением - неверное питание приведёт к выходу из строя.
• При монтаже на плату используйте изоляционные прокладки, особенно если основание металлическое.
• Затягивайте винтовые зажимы усилием 0,4–0,6 Нм - переусилие повредит контакты, слабое - вызовет нагрев.
• При использовании с реле РТЛ - проверьте правильность согласования токов срабатывания (не больше 6 А).
• Регулярно осматривайте контакты на окисление - при потемнении или подгорании замените контактный узел.
• Не используйте в местах с частыми скачками напряжения - возможны ложные срабатывания или отказы.
