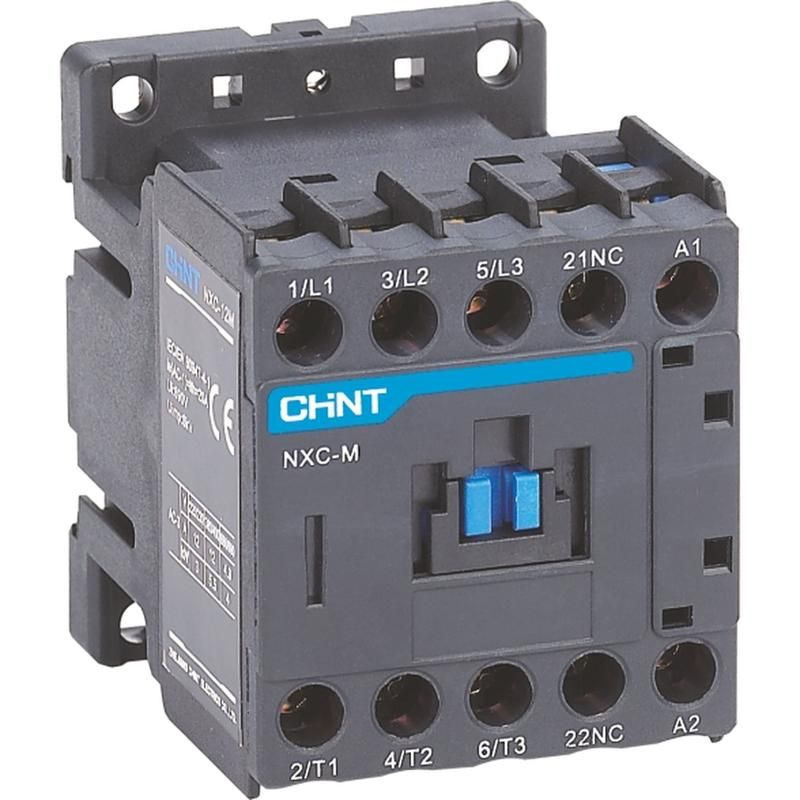

Контактор NXC-06M10 6А кат. 220В AC 1НО AC-3 (R) CHINT 836572

Контактор NXC-06M10 от CHINT - это надёжное устройство для управления двигателями и другими нагрузками переменного тока. Модель NXC-06M10 рассчитана на работу в сетях 220 В, имеет ток 6 А и подходит для частых включений, что делает её популярной в автоматизации промышленного оборудования.

Назначение и область применения

Контактор NXC-06M10 предназначен для дистанционного включения и выключения силовых цепей переменного тока. Он используется там, где требуется часто переключать нагрузку - например, при запуске и остановке электродвигателей. Подходит для управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с индуктивной нагрузкой класса AC-3.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 6 А
• Напряжение катушки управления: 220 В AC
• Частота: 50/60 Гц
• Главные контакты: 3 пары нормально открытые (НО)
• Вспомогательные контакты: 1 пара нормально открытая (НО)
• Конструкция: монтаж на DIN-рейку

Совместимость и монтаж

Контактор NXC-06M10 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения катушки управления используйте провода сечением до 2,5 мм2. Главные контакты рассчитаны на подключение медных жил до 4 мм2. Клеммы зажимаются винтами - проверяйте затяжку после первичного включения. Устройство совместимо с тепловыми реле серии NXC для сборки полноценных пускателей.

Безопасность и стандарты

Контактор NXC-06M10 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает безопасное коммутирование нагрузок до категории AC-3 - то есть для пуска и остановки асинхронных двигателей с короткозамкнутым ротором.

Преимущества

• Компактная форма позволяет экономить место в распределительном щите
• Увеличенный ресурс коммутации за счёт износостойких контактных систем
• Стабильная работа при колебаниях напряжения +-10% от номинала
• Модульная конструкция легко интегрируется в системы автоматизации

Ограничения применения

• Не предназначена для постоянного тока - использование на DC приведёт к повреждению контактов
• Работает только при напряжении управления 220 В AC; при меньшем напряжении - не включится, при большем - возможен выход из строя катушки
• Не рекомендуется для частых включений свыше 1200 раз в час - это превышает допустимую механическую долговечность
• Не защищён от внешнего воздействия воды и пыли - требует установки внутри закрытого шкафа

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора охлаждения в HVAC-системе
• Электромагнитный пускатель с тепловым реле для защиты двигателя

Практические советы

• Выбирайте контактор NXC-06M10, когда нужна частая коммутация - он лучше справится, чем обычное реле
• Проверьте соответствие напряжения сети 220 В и частоты 50/60 Гц перед подключением
• Используйте фильтры помех или RC-цепочки, если управление осуществляется через частотный преобразователь - это продлит срок службы контактов
• При сборке пускателя убедитесь, что тепловое реле выбрано под ток двигателя, а не под ток контактора
• Не забудьте про свободное пространство вокруг устройства - для естественной теплоотдачи достаточно 10–15 мм со всех сторон
