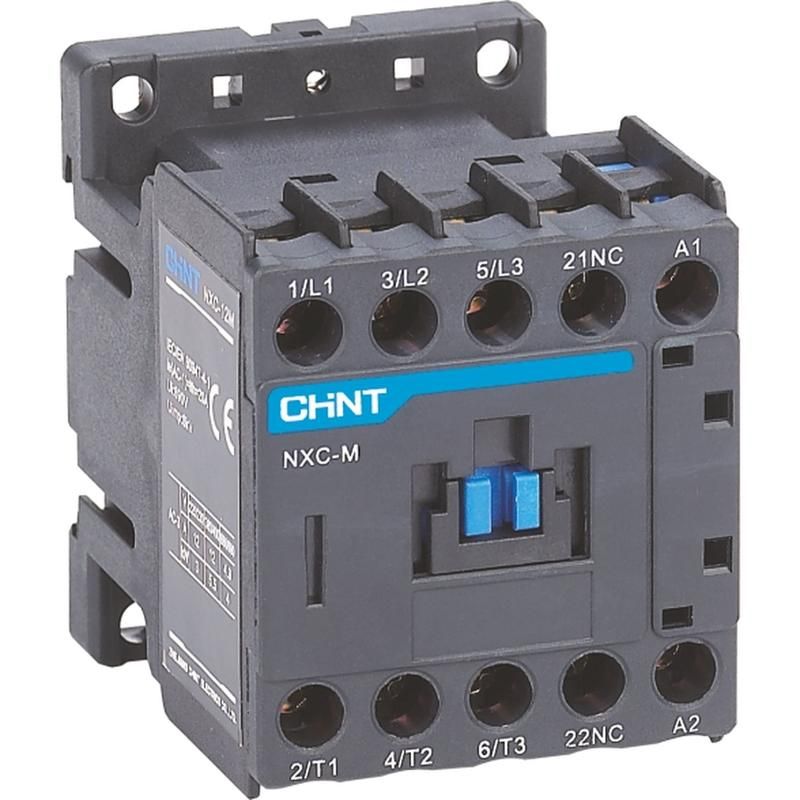

Контактор NXC-06M/22 6А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836608

Контактор CHINT NXC-06M/22 - устройство для дистанционного включения и выключения силовых цепей переменного тока, предназначенное для частых пусков двигателей и управления нагрузками до 6 А. Модель с двумя главными и двумя вспомогательными контактами подходит для автоматизации промышленного оборудования.

Назначение и область применения

Контактор CHINT NXC-06M/22 используется для коммутации силовых цепей переменного тока с частыми включениями и отключениями. Основная задача - управление двигателями переменного тока, а также переключение других активных нагрузок, таких как нагреватели, насосы, вентиляторы и конвейеры. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя совместно с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный рабочий ток: 6 А
• Частота: 50/60 Гц
• Главные контакты: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Вспомогательные контакты: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Категория применения: AC-3 - для управления асинхронными двигателями с частыми пусками

Совместимость и монтаж

Контактор CHINT NXC-06M/22 устанавливается на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы с винтовым креплением - допустимый диаметр жилы до 4 мм2. Катушка рассчитана на напряжение 220 В переменного тока, поэтому не требует внешнего преобразователя. Главные контакты способны работать с нагрузкой до 6 А, что позволяет использовать устройство для двигателей мощностью до ~1,5–2 кВт (при 380 В). Вспомогательные контакты предназначены для сигнализации, блокировок и управления цепями управления.

Безопасность и стандарты

Контактор NXC-06M/22 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает механической износостойкостью до 10 млн операций и электрической - до 1 млн при нагрузке AC-3. Устройство не имеет встроенной защиты от перегрузки - для обеспечения безопасности рекомендуется использование теплового реле.

Преимущества

• Компактная конструкция - занимает мало места на DIN-рейке
• Высокая надежность коммутации благодаря качественным материалам контактов
• Удобная маркировка клемм - упрощает монтаж и обслуживание
• Поддерживает частые включения - идеален для систем с циклической нагрузкой
• Работает в сетях 50/60 Гц - универсальное решение для большинства регионов

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Максимальный ток 6 А - нельзя использовать для нагрузок выше этого значения
• Не защищен от перегрузки - обязательно требуется установка теплового реле при управлении двигателями
• Катушка работает только от 220 В - несовместима с другими напряжениями (например, 110 В или 24 В)

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение/выключение конвейера на пищевом производстве
• Автоматическое переключение режимов работы вентиляционной системы
• Сигнализация состояния (включено/выключено) через вспомогательные контакты в панели управления

Практические советы

• При подборе контактора проверяйте соответствие номинала нагрузки - 6 А не следует превышать даже кратковременно
• Используйте тепловое реле серии NTC или аналогичное для защиты двигателя от перегрузки
• Обеспечьте хорошую вентиляцию вокруг контактора - перегрев снижает срок службы
• Проверяйте плотность затяжки клемм после первого включения - медные провода могут слегка “осесть”
• Для сложных схем управления используйте вспомогательные контакты - они позволяют реализовать блокировки, самоблокировку и индикацию
