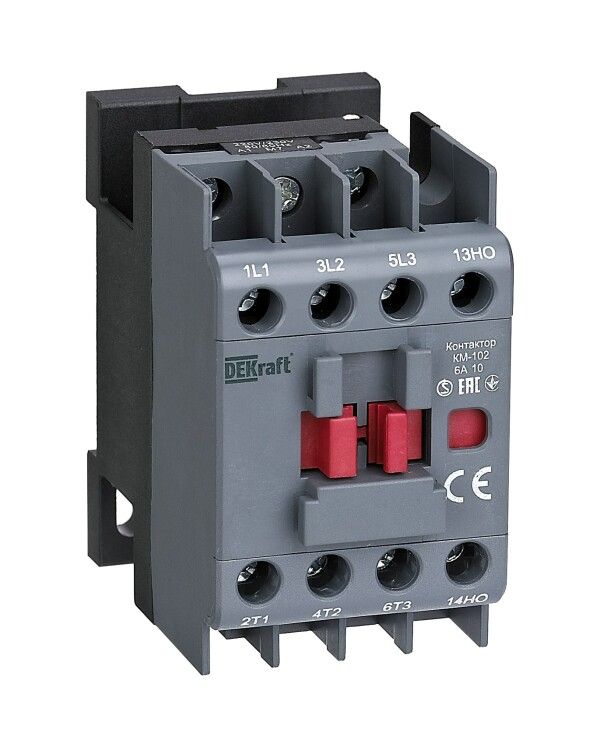

Контактор КМ-102 6А кат. 220В/230В AC 1НЗ AC-3 AC-4 DEKraft 22062DEK APC

Контактор 6А 220В/230В АС3 АС4 1 нормально-замкнутый контакт КМ-102 от DEKraft - устройство для автоматического включения и отключения нагрузок до 6 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет винтовые зажимы и степень защиты IP20.

Назначение и область применения

Контактор 6А 220В/230В АС3 АС4 1 нормально-замкнутый контакт КМ-102 используется для дистанционного управления электрическими нагрузками. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей мощностью до 2,2 кВт, коммутации осветительных цепей и переключения конденсаторных батарей. Устройство работает в сетях переменного тока до 690 В. Подходит для промышленных щитов, станков, конвейеров и систем вентиляции.

Технические характеристики

• Номинальный ток: 6 А (при AC3 и AC4)
• Напряжение питания катушки: 220–240 В переменного тока
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NC)
• Номинальная мощность двигателя: 2,2 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12 мм, но не герметичен
• Способ монтажа: на DIN-рейку (35 мм) или на монтажную плату
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор 6А 220В/230В АС3 АС4 1 нормально-замкнутый контакт КМ-102 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, надёжная. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении управляющей катушки - она рассчитана только на переменный ток 220–240 В. Нельзя использовать с постоянным током.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам внутри корпуса. Производитель рекомендует использование дополнительной защитной крышки (в комплект не входит) для повышения безопасности в условиях повышенной запылённости.

Преимущества

• Простой и проверенный дизайн - высокая надёжность при длительной эксплуатации
• Чётко выделенные контакты: три NO и один NC - удобно для схем управления с самоблокировкой
• Монтаж на DIN-рейку позволяет быстро заменить устройство без демонтажа всей системы
• Низкий уровень шума при работе благодаря качественной конструкции сердечника

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от жидкости и частиц
• Не поддерживает реверс двигателя - требуется два контактора для изменения направления вращения
• Максимальная мощность - 2,2 кВт; превышение нагрузки вызывает перегрев и выход из строя
• Не следует применять в цепях с высокими импульсными перегрузками - например, при частом пуске тяжёлых механизмов без тепловой защиты

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление светильниками в производственных помещениях через PLC
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Включение вентилятора на станке после достижения заданной температуры

Практические советы

• Выбирая контактор 6А 220В/230В АС3 АС4 1 нормально-замкнутый контакт КМ-102, убедитесь, что ваш двигатель не превышает 2,2 кВт - даже если ток ниже 6 А, перегрузка по моменту может вызвать отказ
• Для долгой службы используйте внешнюю тепловую реле или электронный защитный модуль - контактор не имеет встроенной защиты от перегрузки
• Проверьте плотность затяжки винтов - слабый контакт увеличивает нагрев, слишком сильный - повреждает жилу провода
• Если система работает в помещении с пылью - установите защитную крышку поверх контактора КМ-102 от DEKraft, чтобы продлить срок службы контактов
• Артикул 22062dek - единственный номер для заказа этого конкретного исполнения. Не путайте с другими моделями серии КМ-102, которые имеют другое количество контактов или напряжение катушки.
