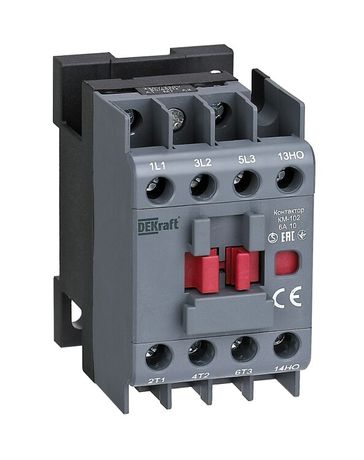

Контактор модульный 6А 220В/230В АС3 АС4 1НО КМ-102 | 22061DEK DEKraft APC

Контактор модульный КМ-102 6А 220В/230В AC 1НО AC-3 AC-4 от DEKraft предназначен для дистанционного включения и отключения нагрузок переменного тока — например, асинхронных двигателей, светильников или конденсаторных батарей. Устройство устанавливается на DIN-рейку и работает с управлением от сети 220–230 В. Артикул 22061dek соответствует модели из серии КМ-102.

Назначение и область применения

Контактор модульный КМ-102 используется для частых операций включения и выключения электрических нагрузок. Подходит для:

• Управления асинхронными двигателями мощностью до 2,2 кВт (класс коммутации AC-3);
• Коммутации осветительных цепей и групп светильников;
• Подключения и отключения конденсаторных батарей (класс AC-4);
• Автоматизации технологических линий, насосов, вентиляторов и другого оборудования с периодическими циклами работы.

Не применяется для постоянной нагрузки выше 6 А или для управления постоянным током.

Технические характеристики

• Род тока: Переменный (AC)
• Номинальный ток: 6 А — максимальный рабочий ток через главные контакты
• Напряжение управления: 220–230 В AC — питание катушки для срабатывания
• Число нормально открытых контактов: 1 НО — один дополнительный контакт для сигнализации или блокировки
• Коммутируемая мощность (AC-3): 2,2 кВт — максимум для запуска асинхронных двигателей
• Исполнение: Нереверсивное — не позволяет менять направление вращения двигателя
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Тип подключения: Винтовые зажимы — надёжное соединение проводов сечением до 2,5 мм²

Совместимость и монтаж

Контактор КМ-102 совместим с любой стандартной DIN-рейкой шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке. Подключение силовых проводов выполняется через винтовые клеммы — предварительно зачистите жилы на 8–10 мм. Убедитесь, что сечение провода не превышает 2,5 мм², чтобы избежать плохого контакта. Дополнительный контакт 1НО можно использовать для передачи сигнала в систему автоматики — например, для индикации состояния включения.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для устройств класса IP20. Защита обеспечивает предотвращение случайного прикосновения к токоведущим элементам, однако не защищает от внешней среды — не используйте в сырых, пыльных или взрывоопасных помещениях без дополнительной оболочки. Серия КМ-102 прошла испытания на механическую прочность и термическую устойчивость согласно международным стандартам IEC 60947-4-1.

Преимущества

• Высокая надёжность коммутации при частых включениях — до 100 000 циклов
• Простота замены — стандартный форм-фактор и фиксация на DIN-рейке
• Низкий уровень шума при работе благодаря качественной конструкции сердечника
• Явное положение контактов — легко определить состояние включения/выключения визуально
• Совместимость с другими компонентами серии КМ-102 — удобно собирать распределительные щиты

Ограничения применения

• Не подходит для работы с постоянным током — только переменный (AC)
• Запрещено применять в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 недостаточна
• Не рассчитан на реверсивное управление — нельзя использовать для изменения направления вращения двигателя
• Максимальная мощность 2,2 кВт — превышение вызывает перегрев и выход из строя
• Не имеет встроенной тепловой защиты — требует внешнего теплового реле при защите двигателей

Примеры использования

• Управление насосом воды в системе водоснабжения — включение по сигналу датчика уровня
• Включение группы светодиодных светильников в офисном помещении через таймер
• Коммутация конденсаторной батареи для повышения коэффициента мощности в промышленном щите
• Автоматический пуск вентилятора в HVAC-системе при достижении заданной температуры

Практические советы

• Выбирайте контактор с запасом по току — если двигатель потребляет 5,5 А, лучше взять 6 А, но не ниже.
• Проверьте соответствие напряжения катушки — 220 В AC, а не 380 В или DC.
• Для длительной работы с высокой частотой включений рекомендовано использование внешнего теплового реле.
• При сборке щита учитывайте свободное пространство вокруг контактора — он нагревается при работе.
• Не затягивайте винты слишком сильно — это повредит медные клеммы и снижает срок службы.
• Артикул 22061dek — единственный вариант этой модели в линейке DEKraft; аналоги других брендов могут отличаться габаритами и расположением клемм.
