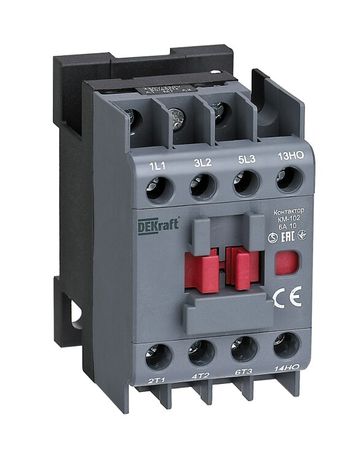

Контактор КМ-102 6А кат. 110В AC 1НО AC-3 AC-4 DEKraft 22059DEK APC

Контактор 6А 110В АС3 АС4 1НО КМ-102 от DEKraft - это компактное устройство для дистанционного включения и отключения нагрузок до 6 А в сетях переменного тока. Подходит для автоматизации оборудования с использованием DIN-рейки, особенно там, где требуется надёжная коммутация двигателей, светильников или конденсаторов. Артикул 22059dek соответствует серийной модели КМ-102, которая отличается упрощённой конструкцией и высокой долговечностью.

Назначение и область применения

Контактор 6А 110В АС3 АС4 1НО КМ-102 предназначен для частых операций включения и выключения электрических цепей. Он работает в системах управления асинхронными двигателями, осветительными сетями и батареями конденсаторов. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и других устройствах, требующих удалённого управления нагрузкой.

Технические характеристики

• Номинальный ток: 6 А (для режимов AC-3 и AC-4)
• Напряжение управления: 110 В переменного тока
• Коммутируемая мощность: до 2,2 кВт при AC-3
• Количество нормально открытых контактов: 1
• Тип тока: переменный (AC), совместим с постоянным (DC) для цепи управления
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор 6А 110В АС3 АС4 1НО КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используются винтовые клеммы - провода зачищаются на 8–10 мм, затягиваются усилием 0,5–0,7 Нм. Управляющая катушка рассчитана на 110 В переменного тока; при подаче другого напряжения контакт не сработает. Монтаж возможен в распределительных щитах с достаточным воздушным зазором вокруг корпуса. Не рекомендуется использовать в условиях повышенной запылённости из-за низкой степени защиты IP20.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для контакторов низкого напряжения. Конструкция обеспечивает безопасность при работе: винтовые клеммы предотвращают самопроизвольное ослабление, а изоляция рассчитана на рабочее напряжение до 690 В. Защитные крышки (в комплекте) снижают риск случайного прикосновения к контактам, однако не заменяют полноценную герметичную защиту.

Преимущества

• Устойчивость к частым включениям - подходит для интенсивного циклического режима
• Простота монтажа благодаря стандартизированному креплению на DIN-рейку
• Надёжные винтовые зажимы - минимизируют нагрев и окисление контактов
• Совместимость с цепями управления DC - позволяет гибко интегрировать в системы с различными источниками управления
• Высокая механическая прочность корпуса - устойчив к вибрациям в промышленной среде

Ограничения применения

• Не подходит для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Работает только с переменным током в силовой цепи; постоянный ток допустим лишь в цепи управления
• Один нормально открытый контакт - нельзя использовать для сложных схем с несколькими сигналами без внешних модулей
• Нельзя применять для нагрузок выше 6 А или мощности более 2,2 кВт - риск сваривания контактов
• Не имеет встроенной тепловой защиты - необходимо использовать внешние термореле при защите двигателей

Примеры использования

• Управление асинхронным двигателем 1,5 кВт на конвейере через PLC с выходом 110 В AC
• Включение группы LED-светильников в цехе с помощью таймера
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Автоматическое отключение насоса по сигналу датчика уровня

Практические советы

• Проверьте соответствие напряжения управления (110 В AC) перед подключением - неверное напряжение повредит катушку
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить пластиковые элементы
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы параллельно катушке
• Если нужна защита от перегрузки - обязательно подключите внешнее тепловое реле
• При сборке щита оставляйте свободное пространство вокруг контактора - он нагревается при длительной работе
• Артикул 22059dek - единственный вариант этой модели в линейке DEKraft; аналоги имеют другие параметры управления
