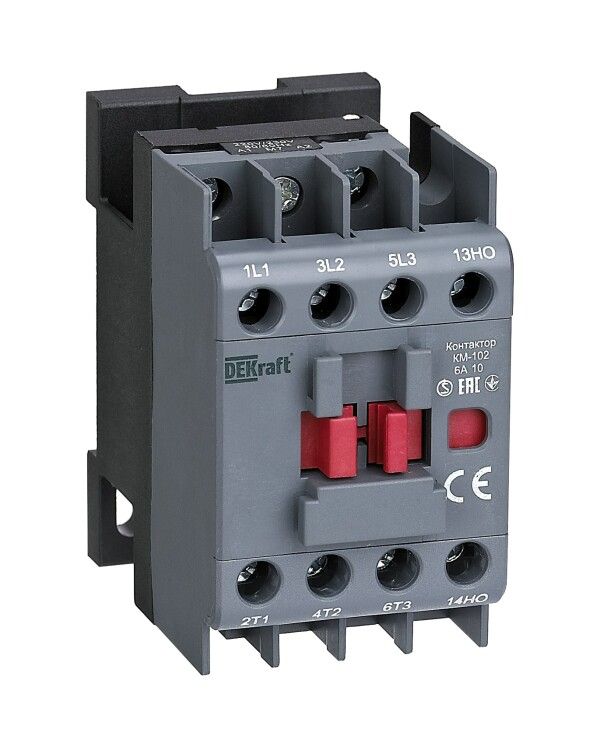

Контактор КМ-102 6А кат. 380В/400В AC 1НО AC-3 AC-4 DEKraft 22063DEK APC

Контактор 6А 380В/400В АС3 АС4 1НО КМ-102 от DEKraft - устройство для автоматического включения и отключения нагрузок до 2,2 кВт в переменном токе, рассчитанное на монтаж на DIN-рейку. Подходит для управления двигателями, светильниками и конденсаторными батареями.

Назначение и область применения

Контактор 6А 380В/400В АС3 АС4 1НО КМ-102 используется для дистанционного управления электрическими нагрузками. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Работает в сетях переменного тока до 690 В. Устройство подходит для промышленного оборудования, станков, конвейеров и систем вентиляции.

Технические характеристики

• Номинальный ток: 6 А (для режима AC-3 и AC-4)
• Количество главных замыкающих контактов: 3 (3P)
• Количество вспомогательных нормально-разомкнутых контактов: 1 (1НО)
• Напряжение катушки управления: 380–400 В переменного тока
• Номинальная коммутируемая мощность: 2,2 кВт при 400 В (AC-3)
• Род тока: переменный (AC), совместим с постоянным (DC) - но только для катушки управления
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор 6А 380В/400В АС3 АС4 1НО КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка работает только от переменного тока 380–400 В; применение другого напряжения повредит устройство. Вспомогательный контакт 1НО можно использовать для сигнализации состояния или блокировки других цепей. Монтаж требует свободного доступа к клеммам - корпус не предназначен для закрывания в герметичной коробке.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли или влаги. Применение вне сухих помещений требует установки в распределительном щите с достаточным уровнем защиты. Не используйте в средах с высокой концентрацией пыли, масла или химически активных газов.

Преимущества

• Надёжная коммутация при частых включениях - подходит для циклических нагрузок
• Простой монтаж на DIN-рейку - экономит время при сборке шкафов
• Чёткая механическая фиксация - не выпадает из рейки даже при вибрациях
• Встроенный вспомогательный контакт позволяет реализовать базовые схемы управления
• Совместим с большинством типовых щитов и компонентами DEKraft

Ограничения применения

• Не подходит для постоянного тока в силовой цепи - только переменный (AC)
• Катушка управления требует точного напряжения 380–400 В - отклонение более +-10% снижает надёжность срабатывания
• IP20 не защищает от внешней среды - нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Нет функции тепловой защиты - требуется отдельный тепловое реле при защите двигателей
• Не предназначен для коммутации сверхтоков выше 6 А - превышение вызывает оплавление контактов

Примеры использования

• Управление насосом 1,5 кВт в системе водоснабжения
• Включение группы LED-светильников через PLC-контроллер
• Переключение конденсаторной батареи для компенсации реактивной мощности
• Автоматический пуск вентилятора в HVAC-системе
• Коммутация нагревательного элемента в термокамере

Практические советы

• Проверьте соответствие напряжения сети 380–400 В перед подключением катушки - неверное напряжение приведёт к отказу или выходу из строя
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - недостаточно плотно - риск нагрева, слишком сильно - повреждение пластмассы
• Для защиты двигателя обязательно подключите тепловое реле (например, серий ЛЭК или KF) последовательно с контактором
• Если нужна защита от пыли - установите контактор внутри щита с классом защиты IP54 или выше
• При использовании в схемах с частыми включениями (>120 раз/час) проверьте срок службы контактов - он ограничен 1 млн операций
• Артикул 22063dek и модель КМ-102 от DEKRAFT имеют одинаковое исполнение - при замене ориентируйтесь именно на них
