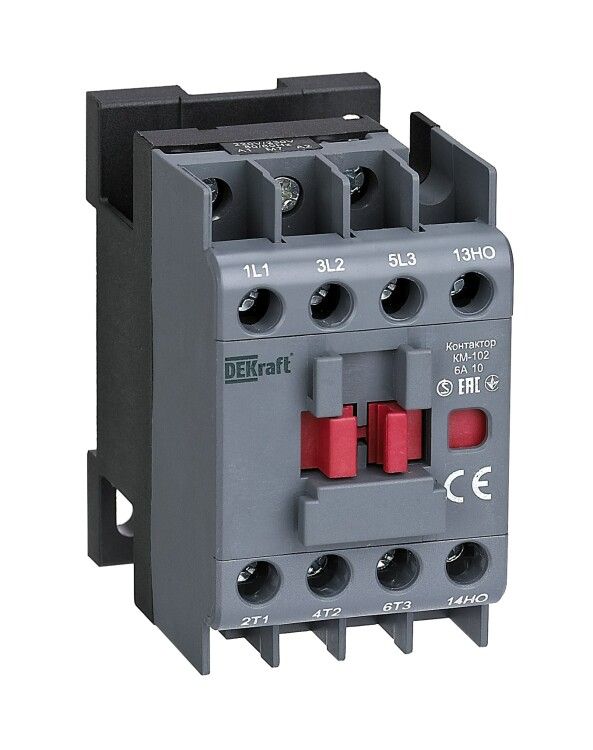

Контактор КМ-102 6А кат. 36В AC 1НО AC-3 AC-4 DEKraft 22055DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для дистанционного включения и отключения нагрузки до 6 А в цепях переменного тока. Подходит для автоматизации оборудования с управлением от низковольтной сети 36 В, особенно там, где важна надёжность и безопасность монтажа на плате.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации электрических цепей с использованием слабых управляющих сигналов. Он применяется для запуска и останова асинхронных двигателей, включения осветительных нагрузок, переключения конденсаторных батарей. Устройство работает в сетях до 690 В переменного тока, что делает его подходящим для промышленных панелей, станков, систем автоматического контроля и малой энергетики.

Технические характеристики

• Номинальный ток: 6 А (при AC3 и AC4)
• Напряжение управления: 36 В переменного тока
• Коммутируемая мощность: 2,2 кВт
• Количество нормально открытых контактов: 1
• Тип тока: переменный (AC) / постоянный (DC) - для цепи управления
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на печатную плату (SMD-тип, без DIN-рейки)
• Подключение силовой цепи: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 монтируется непосредственно на печатную плату - он не совместим с DIN-рейкой, несмотря на то, что в описании производителя указано иное. Это важно: если вы планируете использовать шасси с DIN-рейкой, выбирайте другую модель. Для монтажа требуется свободное место на плате соответствующего размера. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Перед установкой проверьте соответствие габаритов платы и расположению выводов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 обеспечивает защиту от прямого прикосновения к контактам, но не защищает от пыли и влаги - поэтому не используйте его во влажных или пыльных средах без внешней защиты. Производитель рекомендует применять дополнительные крышки, если есть риск механического воздействия или доступа посторонних лиц.

Преимущества

• Низкое потребление мощности цепью управления - экономичен при длительной работе
• Компактный форм-фактор - удобен для плотной компоновки на плате
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений
• Работает как с переменным, так и с постоянным током управления - гибкость в проектировании

Ограничения применения

• Не подходит для монтажа на DIN-рейку - только на печатную плату
• IP20 - нельзя использовать в условиях высокой влажности, пыли, агрессивной среды без корпуса
• Один нормально открытый контакт - недостаточно для сложных схем управления, требующих нескольких контактов
• Нельзя использовать для реверса двигателей - нет вспомогательных контактов для переключения фаз

Примеры использования

• Автоматический пуск насоса в системе водоснабжения с управлением от PLC через 36 В
• Включение светильника в панели управления станком
• Коммутация конденсаторной батареи в системе коррекции коэффициента мощности
• Управление нагревателем в контролируемом термокамере

Практические советы

• При выборе контактора КМ-102 убедитесь, что ваша плата имеет правильные отверстия под выводы - габариты отличаются от моделей на DIN-рейку
• Для долговечности избегайте перегрузок: даже при 6 А лучше работать с запасом 20–30%
• Если используется DC-управление, проверьте полярность - хотя контактор совместим, неверное подключение может снизить срок службы катушки
• Затягивайте винты равномерно, чтобы не повредить пластиковые корпуса - они хрупкие
• Для работы в пыльных помещениях установите контактор внутри закрытого щита с уровнем защиты IP54+
