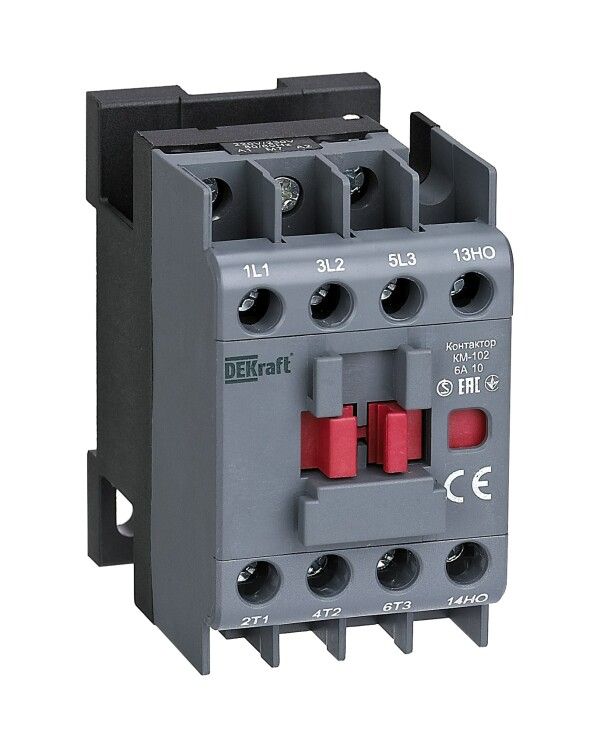

Контактор КМ-102 6А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22057DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки до 6 А в цепях переменного тока с напряжением управления 48 В. Подходит для автоматизации оборудования с частым включением, например, насосов, вентиляторов и светильников. Артикул 22057dek.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации активной и индуктивной нагрузки в цепях переменного тока. Применяется для запуска и останова асинхронных двигателей, включения осветительных систем и переключения конденсаторных батарей. Максимальная коммутируемая мощность - 2,2 кВт. Устройство работает в сетях до 690 В переменного тока. Подходит для промышленных щитов, станков, конвейеров и систем автоматического контроля.

Технические характеристики

• Номинальный ток: 6 А (по классу AC3 и AC4)
• Напряжение управления: 48 В переменного тока
• Количество нормально открытых контактов: 1
• Тип тока: переменный (AC) / постоянный (DC) - управление возможно на обоих типах
• Коммутируемая мощность: 2,2 кВт
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от пыли и воды
• Способ монтажа: на печатную плату - устанавливается прямо на PCB, без DIN-рейки
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 монтируется непосредственно на печатную плату - он не совместим с DIN-рейкой, несмотря на то что в описании производителя указано иное. Это важно: если вы используете шасси с DIN-рейкой, вам потребуется адаптер или другая модель. Для подключения силовых проводов используются винтовые клеммы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать перегрева. Управляющая катушка рассчитана на 48 В переменного тока; при использовании постоянного тока проверьте соответствие спецификаций производителя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от пыли и влаги - не применяйте в сырых или пыльных средах без внешней защиты. Производитель рекомендует использовать дополнительные защитные крышки (при наличии) для снижения риска поражения током и загрязнения контактов.

Преимущества

• Высокая надёжность коммутации при частых включениях - подходит для задач с высокой цикличностью
• Узкий форм-фактор - компактен для плотной сборки на плате
• Работает как на переменном, так и на постоянном токе управления - гибкость в проектировании
• Винтовые клеммы позволяют легко заменить провода без инструментов

Ограничения применения

• Не подходит для установки на DIN-рейку - только монтаж на печатную плату
• IP20 - нельзя применять во влажных помещениях, на улице или в условиях повышенной запылённости без корпуса
• Один нормально открытый контакт - недостаточно для сложных схем управления, требующих нескольких дополнительных контактов
• Нельзя использовать для реверса двигателей - требуется два контактора или другой тип устройства

Примеры использования

• Автоматическое включение вентилятора охлаждения в контроллере ЧПУ
• Управление светодиодными фонарями в промышленном освещении через PLC
• Коммутация маломощных конденсаторных батарей для коррекции коэффициента мощности
• Запуск насоса в системе водоснабжения по сигналу датчика уровня

Практические советы

• При монтаже на плату следите за температурой пайки - не превышайте предельные значения, указанные в datasheet, чтобы не повредить пластиковые детали
• Выбирайте провода сечением 0,5–2,5 мм2 для силовых клемм - слишком толстые провода не войдут в зажим
• Если ваша система питается от 48 В постоянного тока - убедитесь, что катушка контактора КМ-102 поддерживает DC-питание (в спецификациях указано “AC/DC”, но проверьте документацию производителя)
• Для долгой службы избегайте работы на грани максимальной нагрузки - лучше выбирать запас по току 20%
• Обратите внимание: артикул 22057dek - это именно версия для монтажа на плату. Не путайте с другими модификациями КМ-102, которые имеют DIN-крепление.
