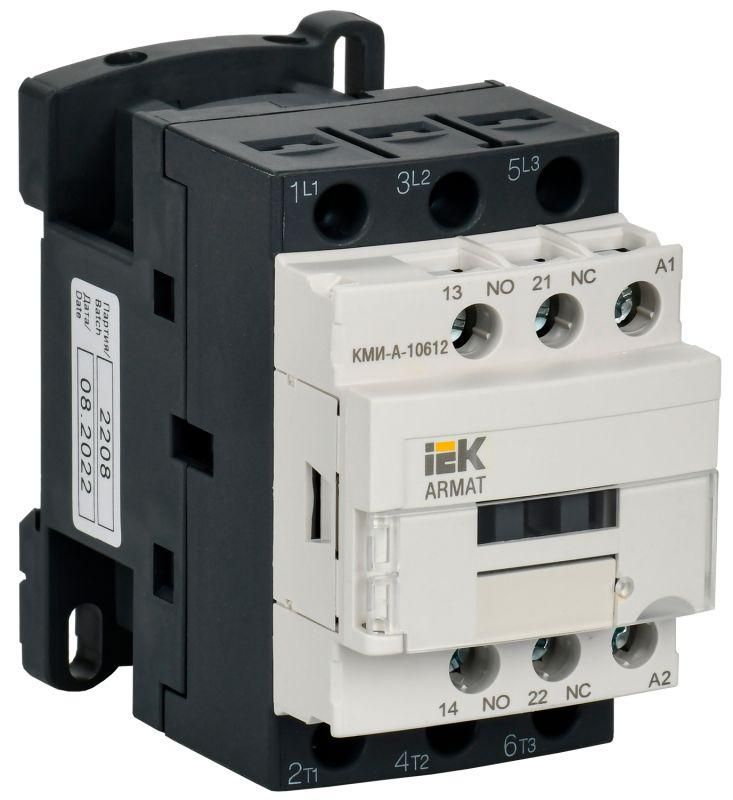

Контактор КМИ-А-10612 LC1D 6А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-006-048-11

Контактор КМИ-А-10612 LC1D 6А 48В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в цепях управления с питанием 48 В переменного тока. Произведён компанией IEK, артикул ar-acc-11-006-048-11, серия ARMAT.

Назначение и область применения

Контактор КМИ-А-10612 LC1D 6А 48В/АС3 1 нормально открытый/1 нормально закрытый используется для коммутации трёхфазных нагрузок в системах автоматизации. Подходит для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для управления другими типами нагрузок: светильниками, тепловыми элементами, вентиляторами, насосами, печами и оборудованием системы АВР. Управление осуществляется через слаботочную цепь 48 В AC, что позволяет использовать его совместно с PLC, реле времени, терморегуляторами и другим контролирующим оборудованием.

Технические характеристики

• Номинальное напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 6 А
• Число полюсов: 3 - три пары силовых контактов для переключения фаз
• Коммутируемая мощность: до 4 кВт при 48 В AC
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управляет одним направлением вращения двигателя
• Подключение: винтовые зажимы на входах и выходах
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку или на монтажную плату

Совместимость и монтаж

Контактор КМИ-А-10612 LC1D 6А 48В/АС3 1 нормально открытый/1 нормально закрытый устанавливается на стандартную DIN-рейку шириной 35 мм. Также допускается крепление на монтажную плиту с помощью болтовых отверстий - удобно для сборки щитов с ограниченным местом. Главные контакты рассчитаны на провода сечением до 2,5 мм2; винтовые зажимы обеспечивают надёжное соединение даже при вибрациях. Для подключения катушки используйте два провода: один на A1, второй на A2. Обязательно проверьте соответствие напряжения катушки 48 В AC - применение другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМИ-А-10612 LC1D 6А 48В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует безопасность при работе в условиях повышенной влажности, температурных колебаний и электромагнитных помех. Сертифицирован для применения в промышленных и бытовых электросистемах.

Преимущества

• Устойчивость к механическим воздействиям благодаря прочному корпусу из самозатухающего пластика
• Высокая долговечность - срок службы 15 лет при частоте включений до 1200 раз в час
• Гибкая система вспомогательных контактов: 1 НО и 1 НЗ позволяют реализовать блокировки, сигнализацию и обратную связь
• Стандартный форм-фактор совместим с большинством шкафов и распределительных устройств
• Напряжение катушки 48 В AC - безопасно для операторов, легко согласуется с промышленными контроллерами

Ограничения применения

• Не постоянный ток (DC) - использование на DC вызывает залипание контактов
• Максимальный ток 6 А - нельзя применять для нагрузок свыше 4 кВт или токов выше 6 А
• Не имеет защиты от перегрузки - требует внешней защиты (например, теплового реле)
• Не рекомендован для частого включения-выключения более чем 1200 раз в час - снижает срок службы
• Отсутствует IP-защита - не применяется во влажных средах без дополнительной герметизации

Примеры использования

• Управление насосом в системе водоснабжения через сигнал от датчика уровня
• Включение воздушного компрессора по таймеру в цеховой автоматике
• Коммутация нагревательных элементов в сушильной камере
• Функционирование в составе АВР: переключение с основного на резервный источник питания
• Удалённое управление вентилятором охлаждения по команде от PLC

Практические советы

• Выбирая контактный аппарат, всегда сравнивайте номинальный ток нагрузки с 6 А - лучше брать запас 20–30%
• Для длительной работы с высокими токами используйте теплоотводящую пластину под контактором
• Проверяйте целостность винтовых зажимов каждые 6 месяцев - особенно в вибрирующих установках
• При замене старого контактора убедитесь, что новый имеет аналогичное количество и тип вспомогательных контактов
• Не забудьте подключить предохранители перед контактором - он не обеспечивает защиту от КЗ
• Контактор КМИ-А-10612 LC1D 6А 48В/АС3 1 нормально открытый/1 нормально закрытый хорошо сочетается с модульными реле IEK серии ARMAT - можно собирать единые решения
