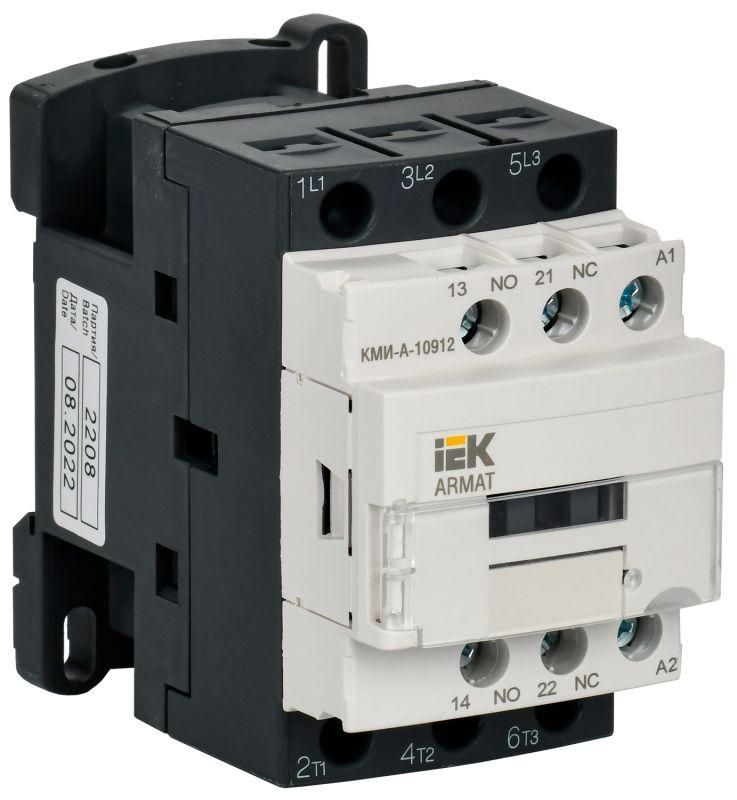

Контактор КМИ-А-10912 LC1D 9А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-048-11

Контактор КМИ-А-10912 LC1D 9А 48В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство от IEK для удалённого включения и отключения трёхфазной нагрузки, управляемой сигналом 48 В переменного тока. Подходит для автоматизации оборудования на базе DIN-рейки, особенно там, где важна надёжность и долгий срок службы.

Назначение и область применения

Контактор КМИ-А-10912 LC1D 9А 48В/АС3 1 нормально открытый/1 нормально закрытый предназначен для коммутации трёхфазных нагрузок в цепях управления. Он используется для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для переключения других типов нагрузок: освещения, тепловых элементов, вентиляторов, насосов, печей и систем АВР. Управление осуществляется слабым управляющим сигналом 48 В AC, что позволяет использовать его совместно с PLC, реле времени, терморегуляторами и другими контроллерами низкого напряжения.

Технические характеристики

• Номинальное напряжение питания катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 9 А при AC-3 (пуск и остановка двигателя)
• Коммутируемая мощность: до 4 кВт (при 400 В AC)
• Число полюсов: 3 - все три фазы коммутируются одновременно
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение проводов: винтовые зажимы
• Срок службы: до 15 лет при штатных условиях эксплуатации
• Исполнение: нереверсивное - не поддерживает изменение направления вращения

Совместимость и монтаж

Контактор КМИ-А-10912 LC1D 9А 48В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Монтировать можно как вертикально, так и горизонтально - главное соблюдать минимальные расстояния до близлежащих компонентов (не менее 10 мм). Для подключения используйте медные жилы сечением 0,5–2,5 мм2. Обязательно затягивайте винты усилием 0,5–0,7 Нм - недостаточное или избыточное давление снижают контактную надёжность. Главные силовые контакты рассчитаны на максимальное напряжение 690 В AC, поэтому подходят для сетей 220/380/400/480 В.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А 48В/АС3 1 нормально открытый/1 нормально закрытый сертифицирован согласно ГОСТ Р 50030.4.1-2012 (соответствует IEC 60947-4-1:2009). Это гарантирует соответствие требованиям безопасности, механической прочности и электрической изоляции. Серия ARMAT прошла испытания на удар, вибрацию, температурные колебания и длительную работу при номинальном токе.

Преимущества

• Устойчивая работа при частых включениях - благодаря оптимальному дизайну дугогашения
• Гибкая система вспомогательных контактов - один НО и один НЗ позволяют реализовать блокировки и сигнализацию
• Высокая ремонтопригодность - легко заменить повреждённые контакты или всю катушку без демонтажа всего устройства
• Стандартный форм-фактор - полностью взаимозаменяем с аналогичными моделями Schneider Electric LC1D, ABB и другие

Ограничения применения

• Не постоянного тока - катушка работает только на переменном токе 48 В AC
• Не рекомендован для работы с высокими импульсными нагрузками (например, светодиодные драйверы, UPS) - возможны залипание контактов
• Максимальная частота включений - до 1200 раз в час; при более частых операциях требуется проверка состояния контактов каждые 3 месяца
• Не имеет защиты от перегрузки - обязательно применять внешний тепловое реле или автоматический выключатель

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентиляционной установкой через программируемый логический контроллер (PLC)
• Коммутация нагревательных элементов в сушильной камере
• Функциональный элемент в схеме АВР для перевода нагрузки с основного на резервный источник
• Пуск трёхфазного двигателя конвейера после завершения предварительной диагностики системы

Практические советы

• Выбирая КМИ-А-10912 LC1D 9А 48В/АС3 1 нормально открытый/1 нормально закрытый, убедитесь, что ваша управляющая цепь действительно даёт 48 В AC - слишком низкое напряжение вызывает щелчки и отказ включения
• Для защиты от скачков напряжения в сети управления установите TVS-диод параллельно катушке
• Если контактор установлен вне помещения - обеспечьте степень защиты IP54+ путём герметизации корпуса или установки в защитный кожух
• Проверяйте состояние контактов каждый год: наличие окисления или подгорания требует замены или зачистки
• Не забудьте указывать правильную полярность при подключении вспомогательных контактов - они не имеют полярности, но важно сохранять последовательность в схеме
