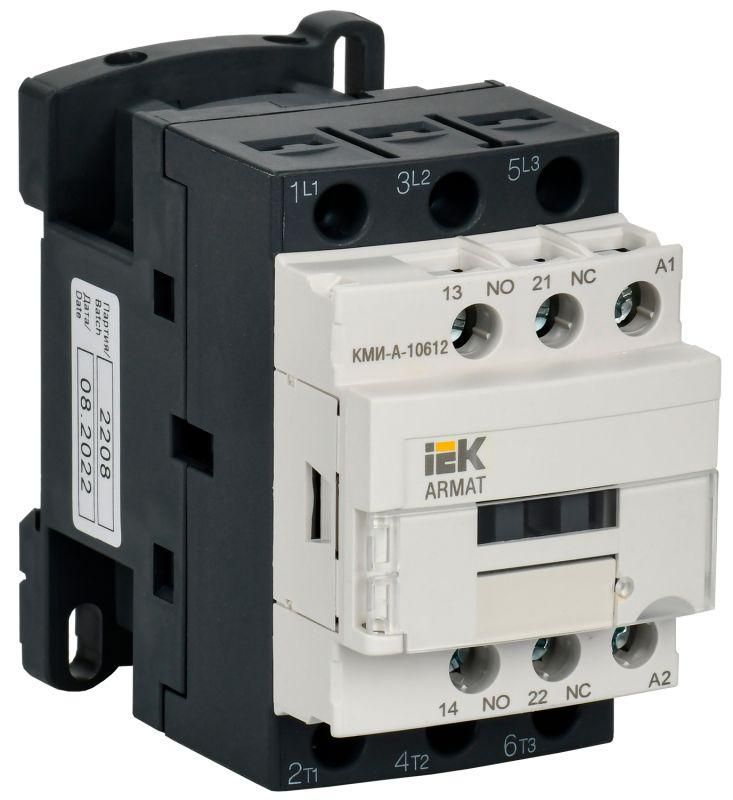

Контактор КМИ-А-10612 LC1D 6А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-006-024-11

Контактор КМИ-А-10612 LC1D 6А катушка 24В AC 1НО+1НЗ AC-3 от IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других нагрузок в цепях переменного тока. Этот контактный аппарат из серии ARMAT сочетает надёжную коммутацию, компактный форм-фактор и совместимость с DIN-рейкой, что делает его популярным решением для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-А-10612 LC1D 6А катушка 24В AC 1НО+1НЗ AC-3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется там, где требуется частое включение и выключение нагрузки - например, в системах вентиляции, водонапорных насосах, тепловых печах, кран-балках и устройствах автоматического ввода резерва (АВР). Также подходит для коммутации светильников, нагревательных элементов и прочих индуктивных нагрузок до 4 кВт.

Технические характеристики

• Номинальный ток: 6 А - способен безопасно переключать нагрузки до этого значения;
• Напряжение катушки: 24 В переменного тока - обеспечивает работу от низковольтных управляющих цепей, часто используемых в PLC и пультах управления;
• Число полюсов: 3 - три главных силовых контакта для коммутации всех фаз трёхфазной сети;
• Коммутируемая мощность: 4 кВт - максимальная активная мощность, которую можно отключить при напряжении 400 В (класс AC-3);
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния или создания взаимоблокировок;
• Тип тока: переменный (AC) - оптимизирован для работы в бытовых и промышленных сетях 50–60 Гц;
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в распределительных щитах;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий нагрузки;
• Подключение: винтовые зажимы - обеспечивают надёжный контакт без необходимости специальных инструментов.

Совместимость и монтаж

Контактор КМИ-А-10612 LC1D 6А катушка 24В AC 1НО+1НЗ AC-3 совместим с любыми стандартными DIN-рейками типа TS35. Устанавливается легко: защёлкивается на рейку и фиксируется механически. Для подключения силовых проводов используются винтовые клеммы - затяжка усилием 0,8–1,0 Нм достаточна для надёжного контакта. Управляющая катушка подключается через два вывода на передней панели; важно соблюдать полярность только при постоянном токе - здесь он переменный, поэтому ориентация не важна. Подходящие кабели: медные жилы сечением 0,5–2,5 мм2.

Безопасность и стандарты

Контактор КМИ-А-10612 LC1D 6А катушка 24В AC 1НО+1НЗ AC-3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и мировым стандартам безопасности, испытаний на долговечность и отказоустойчивость. Сертифицирован для применения в условиях промышленной среды с температурой от −25C до +60C и относительной влажностью до 90%. Отсутствует IP-защита корпуса - использовать только внутри закрытых шкафов.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции серийных контакторов IEK;
• Управление низковольтной катушкой (24 В AC) снижает риск поражения током при обслуживании;
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые функции контроля состояния без внешних реле;
• Стандартный форм-фактор и совместимость с другими устройствами серии ARMAT упрощают замену и модернизацию;
• Долгий срок службы - до 15 лет при работе в предельных режимах.

Ограничения применения

• Не предназначен для защиты от перегрузки или короткого замыкания - требует обязательной установки автоматических выключателей или предохранителей;
• Не имеет степени защиты выше IP00 - нельзя применять во влажных, запылённых или открытых помещениях без корпуса;
• Не работает при постоянном токе - катушка рассчитана исключительно на 24 В переменного тока;
• Максимальная мощность 4 кВт действует только при классе AC-3 (пуски двигателей); при более частых операциях рекомендовано снижать нагрузку на 20–30%;
• Не является реверсивным - для изменения направления вращения двигателя нужен второй аналогичный контактор или реверсор.

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения по сигналу от поплавкового выключателя;
• Управление вентилятором печи в системе воздушного отопления через терморегулятор;
• Функциональный элемент в схеме АВР - переключение нагрузки с основного на резервный источник;
• Удалённое управление конвейером на производстве через кнопочные пункты и контроллер PLC.

Практические советы

• Выбирая этот контактор, обязательно сверьте рабочую мощность вашего двигателя с заявленными 4 кВт - лучше брать запас 15–20%, особенно при частых пусках;
• При монтаже на DIN-рейку следите, чтобы рядом не было высокотемпературных элементов - перегрев сокращает срок службы катушки;
• Для увеличения срока жизни контактов избегайте коммутации холостого хода - каждый пуск создаёт дугу, которая эрозирует поверхность;
• Если используется в системе с частотным преобразователем - убедитесь, что выходной ток не превышает 6 А, так как гармонические искажения могут вызывать перегрев;
• Проверьте целостность винтовых клемм каждые 6–12 месяцев - ослабление даже одной жилы может привести к перегреву и аварии.
