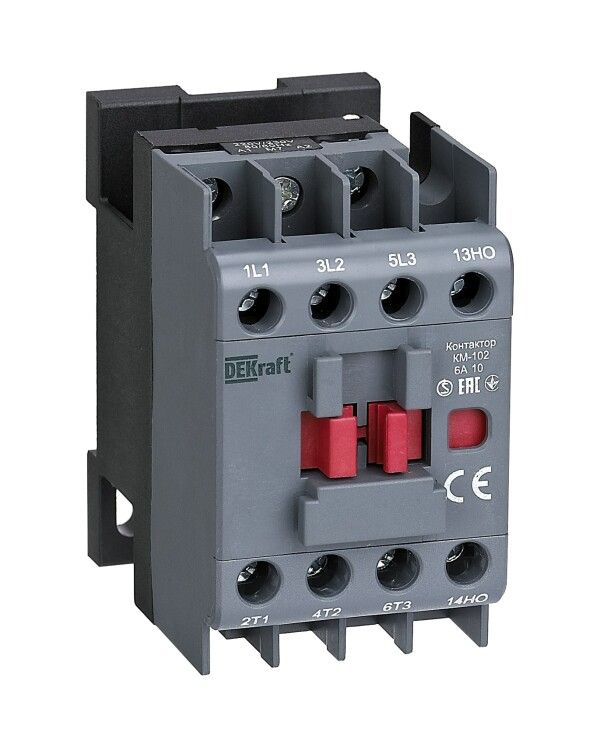

Контактор КМ-102 6А кат. 24В AC 1НО AC-3 AC-4 DEKraft 22053DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для дистанционного включения и отключения нагрузки до 6 А в цепях переменного тока. Подходит для автоматизации оборудования с управлением от 24 В постоянного или переменного тока. Артикул 22053dek.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и выключения электрических нагрузок: асинхронных двигателей, осветительных систем, конденсаторных батарей. Управление осуществляется слаботочным сигналом 24 В - это позволяет использовать его в системах автоматики с PLC, реле или кнопочных постах. Применяется в промышленном оборудовании, конвейерах, насосах, вентиляции и других устройствах, где требуется надёжная коммутация.

Технические характеристики

• Номинальный ток: 6 А (при AC3 и AC4)
• Напряжение управления: 24 В переменного или постоянного тока
• Количество нормально открытых контактов: 1
• Коммутируемая мощность: до 2,2 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на печатную плату (SMD-монтаж, без DIN-рейки)
• Подключение силовых контактов: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается непосредственно на печатную плату - он не совместим с DIN-рейкой, несмотря на то что в описании производителя указано иное. Это важно: если ваш шкаф использует стандартную рейку, этот контакт не подойдёт. Для монтажа требуются отверстия под выводы, соответствующие габаритам корпуса. Подключение силовых проводов выполняется через винтовые клеммы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки. Управляющая катушка подключается к цепи 24 В - полярность не важна, так как работает как на переменном, так и на постоянном токе.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной безопасности для бытовых и промышленных применений. Степень защиты IP20 предотвращает доступ к токоведущим элементам при обычной эксплуатации, но не обеспечивает герметичность. Открытый корпус требует установки в закрытом щите или с использованием внешней защитной крышки, особенно в условиях повышенной запылённости.

Преимущества

• Работает как на переменном, так и на постоянном токе управления - универсальность для различных систем автоматики
• Высокая механическая износостойкость благодаря качественным материалам контактов
• Компактный размер - удобен для плотной компоновки на плате
• Низкий уровень шума при срабатывании

Ограничения применения

• Не подходит для монтажа на DIN-рейку - только поверхностный монтаж на PCB
• IP20 не защищает от пыли и влаги - нельзя использовать в открытом исполнении или во влажных средах без дополнительной защиты
• Один нормально открытый контакт - недостаточно для сложных схем с блокировками или сигнализацией
• Нельзя использовать для реверса двигателей - отсутствуют дополнительные контакты и взаимоблокировки

Примеры использования

• Автоматический пуск маломощного насоса в системе водоснабжения
• Управление светильниками в производственной зоне через PLC
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Включение вентилятора охлаждения на станке по сигналу температурного датчика

Практические советы

• При проектировании платы учтите посадочные размеры контактора - выводы должны точно совпадать с отверстиями
• Для долгой службы рекомендуется использовать предохранители в силовой цепи - даже при номинале 6 А возможны скачки тока при пуске
• Если нужна защита от пыли, установите контакт КМ-102 внутри закрытого корпуса или добавьте внешнюю пластиковую крышку
• Не путайте с моделями на DIN-рейку - КМ-102 с артикулом 22053dek не имеет крепления к рейке, хотя некоторые описания ошибочно указывают это
• Проверяйте соответствие напряжения управления: 24 В - это минимальное рабочее значение; ниже - контакт не сработает, выше - можно повредить катушку
