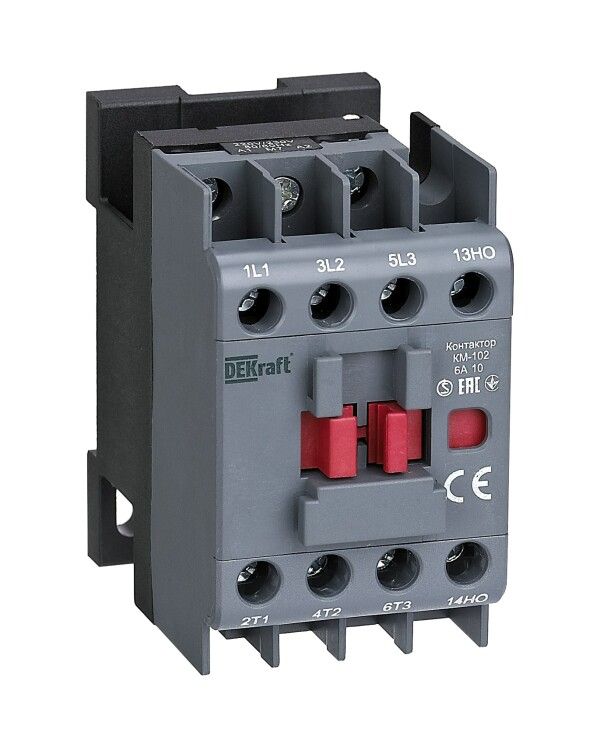

Контактор КМ-102 6А кат. 48В AC 1НЗ AC-3 AC-4 DEKraft 22058DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для автоматического включения и отключения нагрузки в цепях переменного тока с управлением от сети 48 В. Подходит для управления двигателями, светильниками и конденсаторными батареями, устанавливается на DIN-рейку. Артикул 22058dek.

Назначение и область применения

Контактор КМ-102 используется для дистанционного управления электрооборудованием: запуск и останов асинхронных двигателей, коммутация осветительных сетей, включение и выключение конденсаторных батарей. Устройство рассчитано на работу в сетях переменного тока до 690 В. Применяется в системах автоматизации, на производстве, в промышленном оборудовании и распределительных щитах.

Технические характеристики

• Напряжение управления: 48 В переменного или постоянного тока
• Номинальный ток: 6 А
• Коммутируемая мощность по классу AC-3: 2,2 кВт (для асинхронных двигателей)
• Коммутируемая мощность по классу AC-4: 1,1 кВт (для частых пусков и реверсов двигателей)
• Количество контактов: 3 нормально-разомкнутых (НО) + 1 нормально-замкнутый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - совместим с обоими типами
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 35 мм
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка работает от 48 В AC/DC, что позволяет использовать её в системах с низковольтным управлением, например, от PLC или реле контроля. Дополнительные контакты (3НО+1НЗ) доступны для сигнализации состояния или создания интерлоков.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или агрессивной среды без внешней защиты. Производитель указывает наличие опциональных защитных крышек, которые повышают безопасность при обслуживании.

Преимущества

• Работает как от переменного, так и от постоянного тока управления - гибкость в проектировании цепей
• Высокая надёжность коммутации при нагрузках до 6 А и мощностях до 2,2 кВт
• Наличие одного нормально-замкнутого контакта удобно для аварийной остановки или сигналов обратной связи
• Компактный размер и стандартный монтаж на DIN-рейку позволяют легко интегрировать в шкафы управления

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивных сред - степень защиты IP20 недостаточна
• Не имеет функции реверса - нельзя использовать для изменения направления вращения двигателя
• Максимальная мощность по AC-4 (1,1 кВт) ограничивает применение для часто включающихся нагрузок с высоким пусковым током
• Не поддерживает прямую установку на поверхность - требуется DIN-рейка

Примеры использования

• Автоматический пуск насоса в системе водоснабжения через контроллер 48 В DC
• Управление группой светодиодных светильников в офисном помещении
• Включение конденсаторной батареи для компенсации реактивной мощности
• Логика безопасности: нормально-замкнутый контакт используется для останова системы при отказе управления

Практические советы

• Проверьте соответствие напряжения управления (48 В) вашей системе управления - переполюсовка или завышенное напряжение могут повредить катушку
• При использовании в цепях с частыми включениями (например, конвейеры) следите за температурой контактора - избыток тепла снижает срок службы
• Для увеличения безопасности используйте заводские защитные крышки - они предотвращают случайное замыкание между контактами
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить корпус
• Контактор КМ-102 не требует специального обслуживания, но периодически проверяйте состояние контактов и отсутствие нагара
