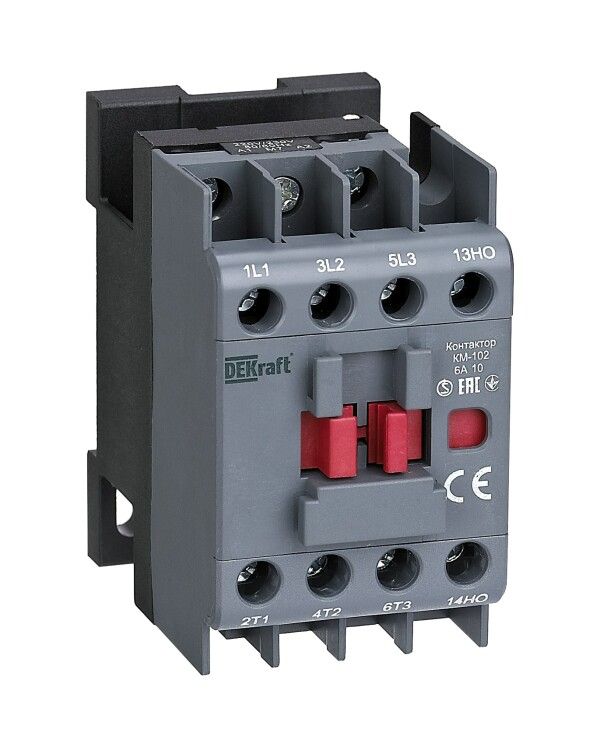

Контактор КМ-102 6А кат. 24В AC 1НЗ AC-3 AC-4 DEKraft 22054DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для автоматического включения и выключения нагрузок до 6 А при управлении через цепь 24 В переменного тока. Подходит для монтажа на DIN-рейку и применяется в системах управления двигателями, светом и конденсаторными батареями.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Напряжение управления 24 В позволяет легко интегрировать его в системы с PLC, реле времени или кнопочным постом. Устройство работает в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 6 А (при AC-3 и AC-4)
• Напряжение питания катушки: 24 В переменного тока (AC)
• Коммутируемая мощность: 2,2 кВт при 400 В (AC-3)
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NC)
• Тип тока: Переменный (AC) - постоянный ток (DC) не поддерживается
• Исполнение: Нереверсивное - нельзя изменить направление вращения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: Винтовые зажимы
• Способ монтажа: На DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка рассчитана только на 24 В переменного тока; применение постоянного тока вызовет выход из строя. Монтаж на плату невозможен - устройство имеет фиксированные крепления для рейки. Дополнительные контакты (3NO+1NC) доступны для сигнализации состояния или блокировки других цепей.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Применение в условиях повышенной влажности, пыли или агрессивной среды требует дополнительной защиты - например, корпуса или экрана. Производитель DEKraft указывает наличие опциональных защитных крыш, которые повышают безопасность при обслуживании.

Преимущества

• Устойчивая работа при частых включениях - подходит для технологий с высокой цикличностью
• Чёткая классификация контактов: 3NO+1NC дают гибкость в проектировании схем управления
• Низкий уровень шума при работе благодаря качественной механике
• Работает совместно с большинством контроллеров, имеющих выход 24 В AC
• Фиксированная конструкция снижает риск самопроизвольного раскрепления

Ограничения применения

• Не DC-цепи - использование постоянного тока на катушке приведёт к её перегреву и отказу
• Защита IP20 не подходит для помещений с высокой влажностью, пылью или мытьём водой
• Нельзя использовать для реверса двигателей - требуется два отдельных контактора
• Максимальная коммутируемая мощность 2,2 кВт - выше значения требуют более мощных моделей
• Отсутствие встроенных тепловой защиты или дугогашения - внешняя защита обязательна для двигателей

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Включение группы светодиодных светильников по расписанию
• Подключение конденсаторной батареи для компенсации реактивной мощности
• Управление маломощным конвейером через сигнал от PLC
• Централизованное отключение оборудования при аварии

Практические советы

• Выбирая КМ-102, проверьте соответствие напряжения катушки - 24 В AC, а не DC!
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно или слишком сильно может повредить контакт
• Для долгой службы используйте контактор только внутри щита, закрытого от пыли и влаги
• Если нужна защита от пыли - выберите модель с дополнительной крышкой (совместима с сериями DEKRAFT)
• При использовании с двигателями обязательно установите тепловое реле или магнитный пускатель с защитой
• Артикул 22054dek - единственный номер для заказа этого варианта; другие артикулы DEKraft имеют другую конфигурацию контактов
