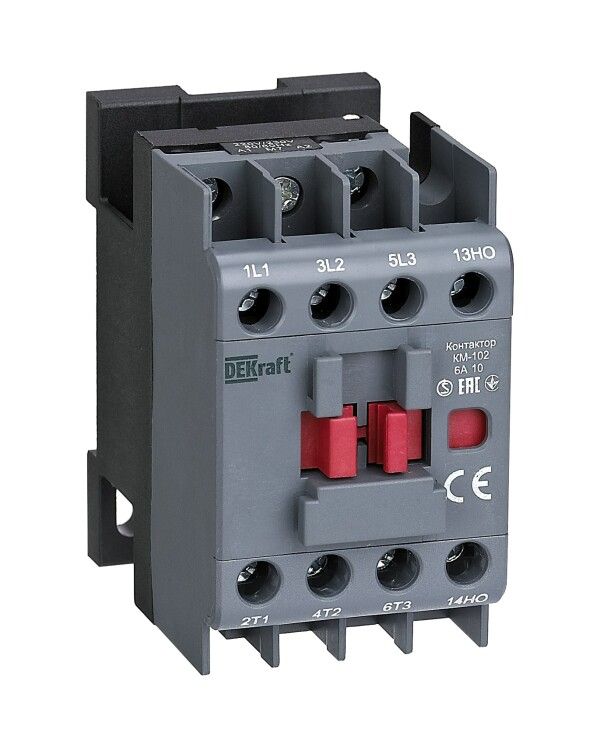

Контактор КМ-102 6А кат. 36В AC 1НЗ AC-3 AC-4 DEKraft 22056DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для дистанционного включения и отключения нагрузки с управлением через цепь 36 В переменного тока. Подходит для автоматизации оборудования с малой и средней мощностью, особенно там, где важна надёжность и безопасность монтажа на плате.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации электрических цепей с использованием слабых управляющих сигналов. Он применяется для запуска и останова асинхронных двигателей, включения осветительных нагрузок, переключения конденсаторных батарей. Устройство работает в сетях переменного тока до 690 В, что делает его универсальным решением для промышленной автоматики, станков, систем вентиляции и конвейеров.

Технические характеристики

• Номинальный ток: 6 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: до 2,2 кВт при 400 В (AC-3)
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NC)
• Тип тока: переменный (AC), совместим с постоянным (DC) в управляющей цепи
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на печатную плату (SMD-монтаж, без DIN-рейки)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 монтируется непосредственно на печатную плату - он не рассчитан на установку на DIN-рейку, несмотря на то, что в описании производителя указано иное. Это важно учитывать при проектировании корпуса: нужны соответствующие отверстия и площадка для пайки выводов. Для подключения силовых проводов используйте кабели сечением до 2,5 мм2. Управляющая катушка требует точного соблюдения напряжения 36 В AC - превышение может повредить обмотку. Наличие одного нормально замкнутого контакта позволяет использовать его в цепях аварийной остановки или интерлоков.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 обеспечивает защиту от доступа пальцами к токоведущим элементам, но не защищает от внешних воздействий - не используется во влажных, пыльных или агрессивных средах без дополнительного кожуха. Производитель рекомендует применять защитные крышки (доступны отдельно) для предотвращения случайного прикосновения и попадания сторонних предметов.

Преимущества

• Высокая надёжность коммутации при токе до 6 А - подходит для частых включений
• Небольшие габариты позволяют экономить место на плате
• Гибкое управление: возможность работы с 36 В AC, что часто встречается в промышленных контроллерах
• Наличие вспомогательного контакта NC упрощает реализацию функций безопасности
• Винтовое подключение силовых контактов - прочное и проверенное решение

Ограничения применения

• Не подходит для монтажа на DIN-рейку - только на печатную плату
• IP20 - нельзя использовать в условиях высокой влажности, пыли, агрессивной среды без дополнительной защиты
• Работает только с переменным током в силовой цепи; постоянный ток возможен лишь в управляющей цепи
• Нет реверса - не подходит для систем, требующих изменения направления движения
• Максимальная мощность 2,2 кВт - не годится для крупногабаритных двигателей выше 3 кВт

Примеры использования

• Автоматический пуск насоса в системе водоснабжения с управлением от PLC
• Включение светильников в цехе по команде с пульта управления
• Отключение конденсаторной батареи после завершения технологического цикла
• Электромагнитный тормоз в станках с ЧПУ - использование NC-контакта для аварийной остановки

Практические советы

• При проектировании платы учтите посадочные размеры КМ-102 - выводы должны точно совпадать с отверстиями
• Не перегревайте контактор при пайке - температура пайки не должна превышать 260 C более 5 секунд
• Для долговечности избегайте частых включений свыше 1200 раз в час - это выходит за пределы класса AC-3
• Обязательно используйте защитную крышку, если устройство установлено в открытом корпусе
• Проверьте соответствие напряжения управления - даже кратковременное превышение 36 В может вызвать выход из строя катушки
