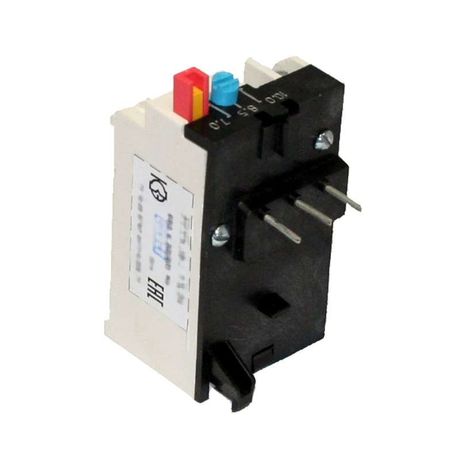

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.63А IP00 - РТТ5-10 0,54..0.72А к ПМ12-010 КашинЗЭА 130110000В000.630000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.63А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное, проверенное временем устройство, используемое в промышленных системах управления электроприводами. Артикул РТТ5-10-1 УХЛ4 0.63А IP00 соответствует требованиям к долговечности и устойчивости в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.63А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Применяется в схемах управления электроприводами на напряжение до 660 В переменного тока (50/60 Гц) или 440 В постоянного тока. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 0,63 А - предельная величина тока, при которой реле сохраняет работоспособность; регулируемый диапазон срабатывания - 0,54–0,72 А.
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Максимальное рабочее напряжение: 660 В AC / 440 V DC - допустимые значения для подключения в цепи управления.
• Класс выпуска: Class 10A - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи управления при срабатывании.
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или пускателя типа ПМ12-010.
• Тип присоединения: винтовое - для подключения проводов применяются зажимы с винтовым креплением.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температурах от −40C до +40C и высокой влажности, подходит для помещений с умеренным климатом, включая неотапливаемые помещения.
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки внутри корпуса или щита.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 0.63А IP00 совместимо с пускателями серии ПМ12-010 и аналогичными моделями, где предусмотрена встраиваемая установка. Монтаж выполняется путём вставки в специальный посадочный паз на лицевой стороне пускателя. Главные токовые цепи подключаются через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации пускателя. Для правильной работы требуется жесткая механическая фиксация - не допускается вибрация или люфт устройства после установки.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Класс 10A гарантирует точную зависимость времени срабатывания от величины перегрузки, что снижает риск повреждения двигателя. Отсутствие степени защиты IP00 означает, что реле нельзя использовать вне закрытого корпуса - любое попадание пыли, влаги или посторонних предметов может вызвать отказ.

Преимущества

• Высокая надёжность благодаря проверенной конструкции - реле не содержит сложной электроники, работает на основе теплового расширения биметаллической пластины.
• Простота замены - можно заменить без демонтажа всего пускателя, достаточно вытащить старое реле и вставить новое.
• Избирательность срабатывания - класс 10A позволяет отличать кратковременные пусковые токи от реальных перегрузок.
• Поддержка широкого диапазона токов - возможность настройки в пределах 0,54–0,72 А делает его универсальным для маломощных двигателей.

Ограничения применения

• Не подходит для защиты однофазных двигателей - имеет только три полюса, предназначен исключительно для трёхфазных сетей.
• IP00 - запрещён открытый монтаж. Обязательна установка в герметичный шкаф или встроенный в пускатель.
• Не рекомендуется применять в средах с высоким уровнем вибраций - возможны ложные срабатывания.
• Не защищает от коротких замыканий - для этого необходимы автоматические выключатели или предохранители.
• Требует периодической проверки - со временем биметаллический элемент может терять чувствительность, особенно при частых срабатываниях.

Примеры использования

• Защита двигателя вентилятора мощностью 0,55 кВт в системе вентиляции.
• Компонент в пускателе ПМ12-010 для управления насосом в водопроводной станции.
• Часть схемы управления конвейера на пищевом производстве с двигателем 0,37 кВт.
• Автоматическая защита в компактных щитах управления на объектах с ограниченным пространством.

Практические советы

• Выбирая реле, убедитесь, что номинальный ток двигателя попадает в диапазон 0,54–0,72 А. Если двигатель потребляет больше - выбирайте модель с более высоким током.
• При замене всегда проверяйте соответствие артикула РТТ5-10-1 УХЛ4 0.63А IP00 и типу пускателя - не все модели ПМ12 поддерживают эту версию реле.
• После установки протестируйте срабатывание: временно увеличьте нагрузку до 8× номинала - реле должно отключиться за 5–8 секунд.
• Не используйте реле в местах с постоянной пылью, маслом или химическими парями - даже внутри щита они могут оседать на механизме и влиять на точность.
• При длительной работе в холоде (ниже −10C) перед первым запуском дайте реле прогреться - биметалл может медленнее реагировать при низких температурах.
