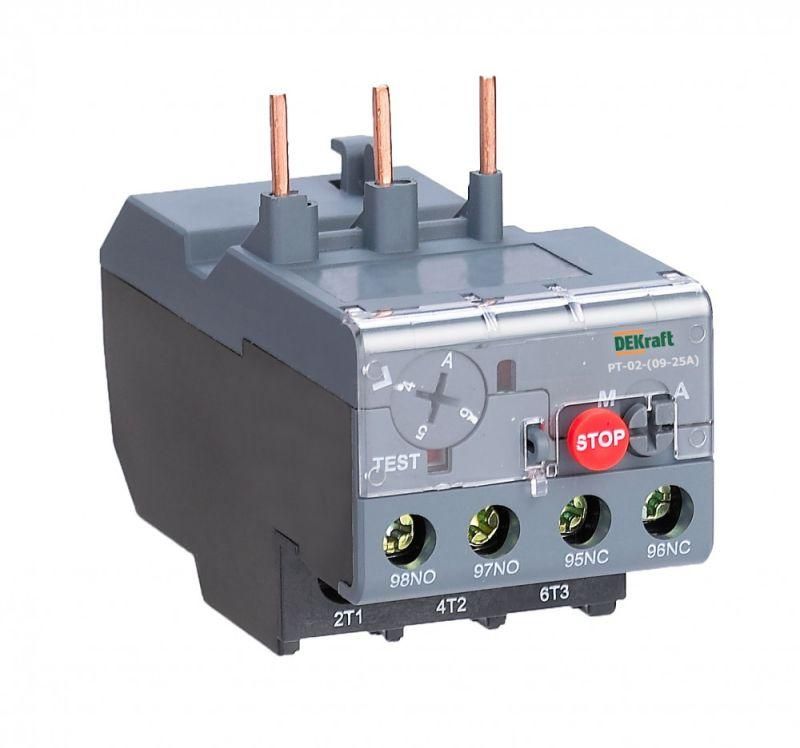

Реле тепловое 0.4А-0.63А для контакторов 09-25А DEKraft 23158DEK APC

Реле тепловое для контакторов 0.4А-0.63А 09А-25А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузок, асимметрии фаз и длительного пуска. Артикул 23158dek совместим с контактными аппаратами серии КМ-102 и аналогичными моделями других производителей.

Назначение и область применения

Реле тепловое для контакторов 0.4А-0.63А 09А-25А защищает электродвигатели от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• заклинивания ротора;
• продолжительного времени запуска (затяжной пуск).

Устройство работает в паре с контакторами - отключает питание при аварийном нагреве обмоток двигателя. Подходит для установки на станках, насосах, конвейерах, вентиляционных системах и другом оборудовании с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 0,63 А - максимальный ток, при котором реле не срабатывает в нормальном режиме; регулируется в пределах 0,4–0,63 А.
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз питания двигателя.
• Контакты: 2 normally open (НО) + 2 normally closed (НЗ) - используются для сигнализации и управления внешними цепями (например, световой индикацией или остановкой системы).
• Класс расцепления: 10A - время срабатывания при 7,2-кратной перегрузке составляет 20–120 секунд; оптимально для двигателей с высокой инерцией.
• Подключение: винтовое - надёжное и проверенное соединение проводов, требует периодической подтяжки.
• Способ монтажа: можно крепить непосредственно к контактору или размещать отдельно на DIN-рейке.

Совместимость и монтаж

Реле тепловое для контакторов 0.4А-0.63А 09А-25А проектировалось для работы с контакторами КМ-102 от DEKraft, но также совместимо с другими моделями, имеющими аналогичную габаритную посадочную площадку. Убедитесь, что шины контактора точно совпадают с зажимами реле - не используйте реле с несоответствующим шагом крепления.

При отдельном монтаже (не на контакторе):

• используйте DIN-рейку 35 мм;
• обеспечьте доступ к кнопкам сброса и переключателю режима;
• соедините силовые цепи через клеммы реле, соблюдая полярность фаз.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс защиты IP20 - защищено от прикосновения к токоведущим частям, но не рассчитано на работу во влажной среде или под дождём. Для открытых помещений рекомендуется использовать в корпусах или щитах с достаточной степенью защиты.

Преимущества

• Два режима самовозврата: ручной и автоматический - позволяют выбрать подходящую логику восстановления после срабатывания.
• Широкий диапазон регулировки тока (0,4–0,63 А) - удобен для точной настройки под маломощные двигатели.
• Стандартная комплектация двумя НО и двумя НЗ контактами - позволяет реализовать сложные алгоритмы управления без дополнительных реле.
• Известная серия DEKRAFT - надёжность, подтверждённая многолетней эксплуатацией в промышленности.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно используйте автоматические выключатели или предохранители в цепи.
• Не работает при напряжении ниже 80% номинала - возможны ложные срабатывания или отказы.
• Не допускается установка рядом с источниками сильного тепла (печи, нагреватели) - влияет на точность срабатывания.
• Не следует применять в условиях постоянных вибраций выше 1g - возможен выход из строя механических элементов.

Примеры использования

• Защита двигателя насоса 0,55 кВт в системе водоснабжения - ток 0,5 А, настроен на 0,55 А.
• Контроль пуска вентилятора на конвейере - ручной сброс после остановки для безопасности оператора.
• Автоматическое возобновление работы компрессора после остывания - режим “автомат” с задержкой 5 минут.

Практические советы

• Перед первым запуском всегда проверяйте настройку тока - уставка должна быть равна номинальному току двигателя +-5%.
• После каждого срабатывания проверяйте состояние контактов и температуру окружающей среды - частые срабатывания указывают на проблему в нагрузке.
• При использовании в режиме “автомат” учтите, что реле не вернётся в рабочее состояние до полного остывания биметаллической пластины - это занимает от 1 до 15 минут.
• Для обслуживания отключите питание и открутите клеммы - не пытайтесь менять настройки под напряжением.
• Артикул 23158dek - единственный вариант в этой серии с таким диапазоном тока; другие модели имеют более высокие значения (0,8–1,25 А и выше).
