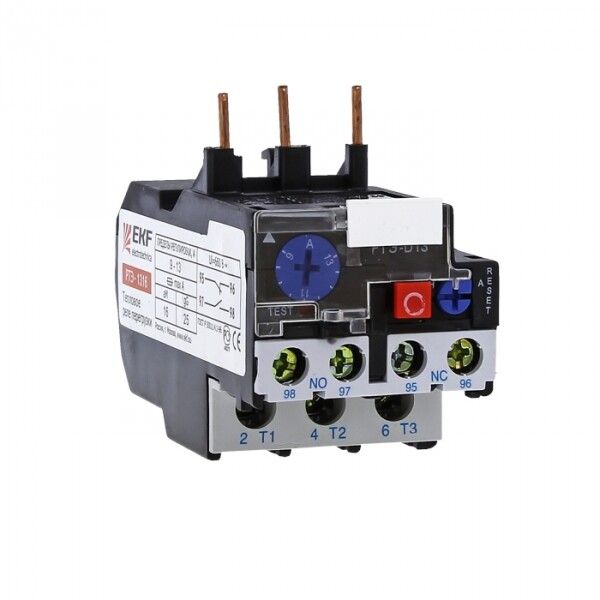

Реле тепловое РТЭ-1304 0,4-0,63А EKF PROxima | rel-1304-0.4-0.63

Реле тепловое РТЭ-1304 0,4-0,63 А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контакторами. Его точно настраиваемый диапазон тока и надёжная тепловая защита делают его удобным решением для промышленных систем управления.

Назначение и область применения

Реле тепловое РТЭ-1304 0,4-0,63 А используется как дополнительное устройство к контакторам для защиты электродвигателей от длительной перегрузки. Оно не коммутирует основную цепь, а лишь контролирует ток и при превышении заданного порога размыкает цепь управления, отключая контактор. Подходит для защиты двигателей малой и средней мощности - например, насосов, вентиляторов, конвейеров, компрессоров. Применяется в системах автоматизации, где важна точная настройка защиты под реальную нагрузку.

Технические характеристики

• Номинальный ток: 0,4–0,63 А - диапазон регулировки, позволяющий точно адаптировать защиту под конкретный двигатель;
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, которую защищает реле;
• Напряжение цепи управления: 220 В - работает с сетью переменного тока 220 В, что типично для промышленных схем;
• Количество силовых полюсов: 3 - обеспечивает трёхфазную защиту двигателя;
• Количество контактов: 1 НО (нормально разомкнутый) + 1 НЗ (нормально замкнутый) - используются для сигнализации или управления внешними цепями;
• Класс точности: 10 - время срабатывания соответствует стандартному графику перегрузки, согласованному с ГОСТ;
• Частота: 50 Гц - оптимизировано для сети в России и странах СНГ;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводов до этого сечения;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Диапазон температур: от –40 до +55 C - сохраняет работоспособность даже в суровых условиях;
• Автоматический перезапуск: да - после остывания реле восстанавливает соединение без manual вмешательства;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Реле тепловое РТЭ-1304 0,4-0,63 А крепится непосредственно к контакторам серии EKF PROxima через специальные направляющие. Монтаж не требует дополнительных креплений - достаточно плотно защёлкнуть его на DIN-рейку рядом с контактором. Подключение проводов осуществляется винтовыми зажимами - рекомендуется использовать наконечники для многожильных проводов. Клеммы рассчитаны на сечение до 25 мм2. Для правильной работы необходимо соблюдать полярность в цепи управления (220 В), хотя сама тепловая часть не зависит от фазировки.

Безопасность и стандарты

Реле тепловое РТЭ-1304 0,4-0,63 А соответствует требованиям ГОСТ Р 50030.4.1-2002, который гармонизирован с международными стандартами IEC 60947-4-1. Это гарантирует соответствие безопасности, надёжности и методикам испытаний. Устройство имеет сертификаты ЕАС, допущено к применению в промышленных объектах РФ. IP20 исключает доступ к токоведущим элементам при установленном корпусе, но не защищает от попадания воды - не применяйте во влажных или открытыми местах.

Преимущества

• Точная настройка тока срабатывания в пределах 0,4–0,63 А - идеально для маломощных двигателей, где стандартные автоматы слишком грубые;
• Наличие НО и НЗ контактов - позволяет легко реализовать аварийную сигнализацию, остановку других цепей или индикацию отказа;
• Автоматический перезапуск снижает простои - после снятия перегрузки реле само восстанавливает работу, если причина устранена;
• Высокая долговечность - гарантированный срок службы 7 лет при условии соблюдения режимов эксплуатации;
• Совместимость с контактными модулями EKF PROxima - минимум времени на сборку и стандартизация комплектующих.

Ограничения применения

• Не предназначено для защиты от короткого замыкания - обязательно используйте вместе с автоматическим выключателем или предохранителем;
• IP20 - нельзя устанавливать вне электрошкафа, в сырых, пыльных или агрессивных средах;
• Работает только с напряжением цепи управления 220 В - не подходит для схем с 380 В или постоянным током;
• Только нереверсивное исполнение - не поддерживает управление реверсом двигателя;
• Диапазон тока ограничен 0,4–0,63 А - для более мощных двигателей требуется другая модель (например, РТЭ-1304 с другими значениями).

Примеры использования

• Защита насоса 0,55 кВт в системе водоснабжения - ток 0,5 А, настроен на 0,55 А;
• Контроль вентилятора в HVAC-системе с частотником - реле отключает питание при затянувшейся перегрузке;
• Цепь питания конвейера в пищевом производстве - сигнал от НЗ контакта передаётся на пульт оператора при срабатывании;
• Система автоматической мойки оборудования - реле защищает мотор от заклинивания, не требуя вмешательства персонала.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - настройка должна быть на 10–15 % выше номинала;
• При монтаже в шкафу обеспечьте достаточное расстояние до нагревающихся элементов - высокая температура окружающей среды влияет на чувствительность;
• Если реле часто срабатывает, проверьте баланс нагрузки по фазам - перекос тока вызывает ложные срабатывания;
• Для сложных схем используйте НЗ контакт для отключения панели управления - это повышает безопасность обслуживания;
• При замене убедитесь, что новое реле РТЭ-1304 0,4-0,63 А имеет тот же диапазон тока - замена на другую модель может нарушить защиту.
