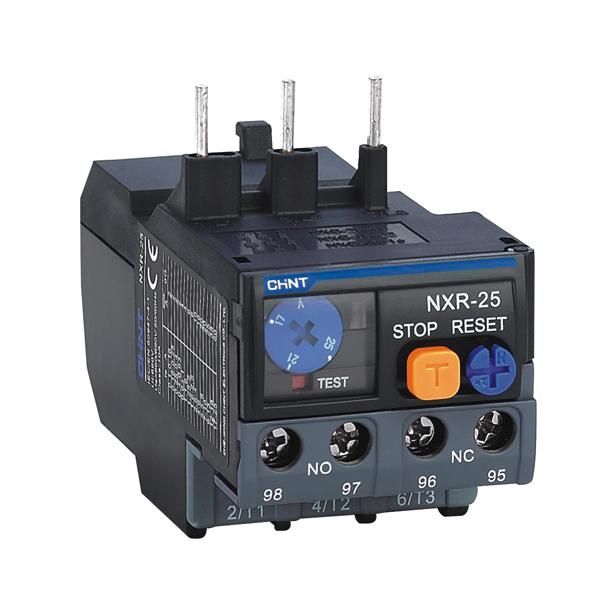

Реле тепловое NXR-25 0.4-0.63A (R) | 837108 CHINT

Реле тепловое NXR-25 0.4-0.63 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 0,4 до 0,63 А, обеспечивает автоматический сброс, индикацию срабатывания и совместимо с контактными аппаратами. Артикул 837108 - часть серии NXR, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NXR-25 0.4-0.63 А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как самостоятельное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 0,4–0,63 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, что гарантирует адекватную реакцию на перегрев без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют использовать сигналы для управления цепями сигнализации или аварийной остановки;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных креплений;
• Функция перезапуска: да - после остывания устройства возможен автоматический возврат в рабочее состояние, либо ручной сброс кнопкой.

Совместимость и монтаж

Реле тепловое NXR-25 0.4-0.63 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку. Монтаж выполняется путём фиксации на DIN-рейке или непосредственно на корпусе контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотно затягивать винты подключения - слабый контакт может вызвать нагрев и ложное срабатывание. Кабельная жила должна иметь сечение 0,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Индикация срабатывания (визуальный флажок) позволяет оперативно определить причину остановки оборудования.

Преимущества

• Термокомпенсация - точная работа при колебаниях температуры окружающей среды;
• Автоматический и ручной сброс - гибкий режим восстановления после срабатывания;
• Стабильная работа в условиях повышенной влажности и запылённости;
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и эксплуатации;
• Индикация состояния - легко диагностировать причину отключения без тестера.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется для частых пусков (более 6 раз в час) - может привести к преждевременному износу биметаллических пластин;
• Работает только в диапазоне токов 0,4–0,63 А - для других значений требуется другое реле из серии NXR.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с мощностью около 0,37 кВт;
• Контроль тока в вентиляционном агрегате на производстве;
• Обеспечение безопасности конвейерной ленты с двигателем 0,55 кВт;
• Подключение в панели управления станком с ЧПУ для предотвращения перегрева шпинделя.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,4–0,63 А - выбирайте реле с ближайшим верхним порогом, если ток выше;
• При монтаже на контактор убедитесь, что реле плотно защёлкнулось - щелчок должен быть слышен;
• После срабатывания дождитесь полного остывания перед сбросом - принудительный сброс при горячем элементе снижает срок службы;
• Для систем с частыми пусками используйте ручной сброс - это предотвратит случайный запуск при незаконченной диагностике;
• Замена реле теплового NXR-25 0.4-0.63 А (R) не требует перепрограммирования - просто отсоедините провода и установите новое устройство того же типа.
