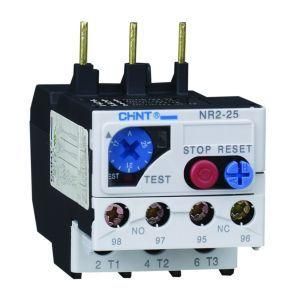

Реле тепловое NR2-25 0.4-0.63A (R) | 268135 CHINT

Реле тепловое NR2-25 0.4-0.63 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 0,4 до 0,63 А, подходит для установки на контакторы или самостоятельного монтажа. Артикул 268135 соответствует серии NR2.

Назначение и область применения

Реле тепловое NR2-25 0.4-0.63 А (R) защищает электродвигатели переменного тока от длительной перегрузки и обрыва одной из фаз. Подходит для оборудования с номинальным током в пределах 0,4–0,63 А: насосы, вентиляторы, компрессоры, малые конвейеры и станки с небольшой мощностью. Может использоваться как автономное устройство или совмещаться с контакторами серии CHINT.

Технические характеристики

• Диапазон регулировки тока: 0,4–0,63 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в промышленных сетях высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации и управления;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается на DIN-рейку или прямо на корпус контактора;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим.

Совместимость и монтаж

Реле тепловое NR2-25 0.4-0.63 А (R) совместимо с контактными аппаратами серии NR2 от CHINT. Монтаж осуществляется путём фиксации на DIN-рейке или прямого крепления к контактору через специальные направляющие. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток двигателя попадает в диапазон 0,4–0,63 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Обеспечивает защиту от перегрева благодаря термокомпенсации - внутренняя система учтена влияние температуры окружающей среды, чтобы избежать ложных срабатываний. Индикация сработавшего состояния доступна визуально - красная метка на кнопке сброса.

Преимущества

• Стабильная работа при колебаниях температуры - термокомпенсация исключает ложные срабатывания;
• Гибкая настройка тока - регулировка в узком диапазоне повышает точность защиты маломощных двигателей;
• Чёткая визуальная индикация - легко определить причину отключения;
• Поддержка ручного и автоматического сброса - удобно для различных сценариев эксплуатации;
• Высокая механическая прочность - корпус выдерживает вибрации и удары в промышленной среде.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 0,63 А - требуется другая модель серии NR2;
• Не защищает от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Не рекомендовано использование в условиях постоянной влажности или прямого воздействия воды - степень защиты IP20;
• Требуется периодическая проверка контактов - окисление может вызвать увеличение переходного сопротивления.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с потребляемым током 0,5 А;
• Контроль нагрузки вентилятора охлаждения на станке ЧПУ;
• Автоматическое отключение компрессора холодильной установки при перегрузке;
• Интеграция в панель управления конвейера с несколькими двигателями, каждый из которых имеет своё реле NR2-25 0.4-0.63 А (R).

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 0,4–0,63 А для максимальной точности;
• При монтаже затягивайте винты равномерно, без перекоса - это продлит срок службы контактов;
• После срабатывания дайте реле остыть 5–10 минут перед повторным запуском - особенно важно при частых перегрузках;
• Для удалённого контроля используйте один из NO-контактов для подключения индикаторной лампы или PLC;
• Заменяйте реле при появлении следов нагара на контактах или при отказе сброса - даже при внешней целостности внутри возможен износ.
