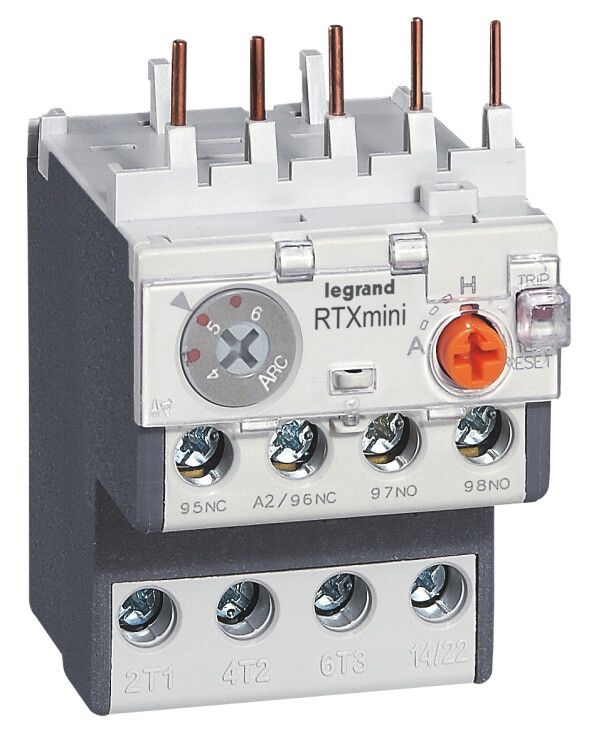

Реле тепловое RTX3 мини 0.63...1.0A для мини-контакторов CTX3 | 417084 Legrand

Реле тепловое RTX мини 0.63…1.0A от Legrand - компактное устройство для защиты электродвигателей от перегрузки и обрыва фазы. Подходит для установки совместно с контакторами серии CTX3, обеспечивает надежную работу в условиях частых включений. Артикул 417084.

Назначение и область применения

Реле тепловое RTX мини 0.63…1.0A предназначено для автоматического отключения электродвигателя при длительном превышении допустимого тока. Защищает оборудование от перегрева и повреждения изоляции. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями мощностью до 0.75 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 0,63–1 А - регулируемый диапазон, позволяет точно настроить защиту под конкретный двигатель;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 690 В - подходит для сетей 400 В и 690 В;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и управления цепями;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд, соответствует требованиям IEC 60947-4-1;
• Тип присоединения: винтовое - надежное соединение с проводами сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии CTX3 без дополнительных держателей.

Совместимость и монтаж

RTX мини 0.63…1.0A совместим исключительно с контактными аппаратами серии CTX3. Монтируется на DIN-рейку через специальный крепёжный механизм, который обеспечивает точное позиционирование и надёжный электрический контакт. Для подключения используйте провода с жилами до 2,5 мм2. Убедитесь, что винты затянуты моментом 0,5–0,6 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не применяйте во влажных или запыленных средах без дополнительной оболочки.

Преимущества

• Компактный размер - экономит место в распределительных щитах;
• Высокая механическая износостойкость - выдерживает до 1 млн операций включения/отключения;
• Интеграция с CTX3 - снижает количество соединений и риск ошибок при сборке;
• Чётко выраженная индикация срабатывания - красный флажок виден даже при слабом освещении.

Ограничения применения

• Не предназначен для защиты двигателей с высокими пусковыми токами (например, компрессоры, дробилки) без предварительного согласования с производителем;
• Не имеет функции защиты от обрыва фазы - для этого требуется версия RTX с пометкой “с защитой от обрыва фаз”;
• Не работает при температуре ниже –25 C и выше +60 C - требует установки в контролируемой среде;
• Не рассчитан на использование в цепях постоянного тока.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (ток 0,8 А);
• Контроль нагрузки вентилятора на производстве (ток 0,95 А);
• Автоматическое отключение конвейера при заклинивании роликов.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - выбирайте реле так, чтобы он попадал в середину диапазона 0,63–1 А;
• Если двигатель часто запускается, убедитесь, что класс защиты 10 достаточен - для очень частых пусков рассмотрите реле с классом 20;
• После срабатывания дождитесь остывания биметаллической пластины (обычно 2–5 минут) перед повторным включением;
• Не заменяйте RTX мини 0.63…1.0A на другие модели без проверки габаритов и контактов - не все тепловые реле подходят к CTX3.
