Реле тепловое для контакторов 09А-25А 0.63А-1.0А РТ-02 | 23159DEK DEKraft APC

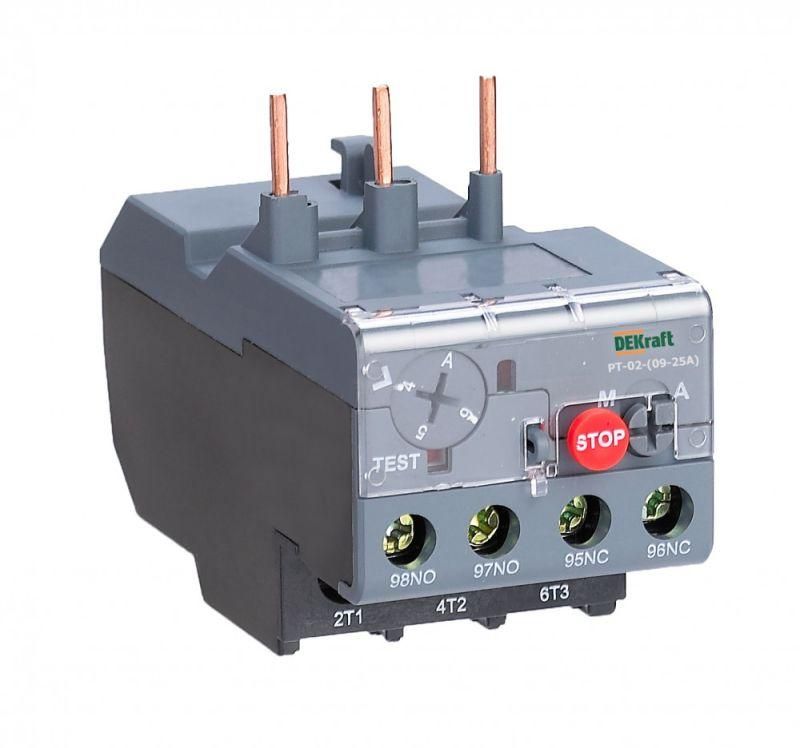

Тепловое реле РТ-02 от DEKraft (артикул 23159dek) предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами серии КМ-102 и другими аналогичными моделями, обеспечивая надежную термическую защиту при рабочих токах от 0,63 до 1,0 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и электрооборудование от повреждений, вызванных длительным превышением допустимой нагрузки. Оно реагирует на перегрев проводников из-за перегрузки, асимметрии напряжения между фазами, затянувшегося запуска двигателя или механического заклинивания ротора. Применяется в системах управления промышленными станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип устройства: электротепловое токовое реле
• Номинальный ток: 1 А (диапазон регулировки уставок - 0,63–1,0 А)
• Число силовых полюсов: 3 (трехфазная защита)
• Количество вспомогательных контактов: 2 нормально открытых (НО), 2 нормально замкнутых (НЗ)
• Класс расцепления: 10 (время срабатывания при 7,2-кратном токе - 4–10 секунд)
• Тип подключения: винтовые зажимы
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы серии КМ-102, однако совместимо также с большинством аналогичных контакторов других производителей, имеющих стандартизированную посадочную площадку. Для монтажа требуется свободное место рядом с контактором или на DIN-рейке. Подключение силовых цепей осуществляется через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Вспомогательные контакты используются для сигнализации срабатывания или отключения питания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и IEC 60947-4-1. Класс защиты 10 гарантирует селективное срабатывание при перегрузках, исключая ложные отключения при кратковременных пусковых токах. Конструкция не содержит взрывоопасных компонентов и безопасна для работы в условиях промышленной среды.

Преимущества

• Удобная регулировка тока срабатывания в пределах 0,63–1,0 А - позволяет точно адаптировать защиту под конкретный двигатель
• Два режима повторного включения: ручной и автоматический - гибкость в управлении после аварийного отключения
• Стандартная форма корпуса и крепление обеспечивают универсальную совместимость с широким спектром контакторов
• Высокая долговечность механических элементов благодаря качественным материалам и проверенной технологии производства DEKraft

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требует обязательной установки автоматического выключателя или предохранителей в цепи
• Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц
• Имеет ограниченный диапазон уставок (0,63–1,0 А); для более высоких токов нужны другие модели реле
• Не рекомендовано применение в условиях частых включений/выключений (более 10 раз в час) - возможен износ биметаллической пластины

Примеры использования

• Защита электродвигателя насоса мощностью 0,75 кВт с током потребления около 0,85 А
• Обеспечение безопасности конвейера с двигателем 1,1 кВт в пищевой промышленности
• Автоматическое отключение вентилятора при заклинивании лопастей
• Подключение к контактору КМ-102/10 в щите управления станком

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону уставок реле - 0,63–1,0 А; если ток выше - выбирайте другую модель
• При использовании режима автоматического восстановления убедитесь, что причина перегрузки устранена - иначе возможны повторные отключения
• При обособленном монтаже используйте кабельные каналы и фиксируйте устройство жестко - вибрация может влиять на точность срабатывания
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта приводит к нагреву и выходу из строя
• Реле РТ-02 от DEKraft можно комбинировать с контактными аппаратами от Schneider Electric, ABB, IEK - главное, чтобы посадочные размеры совпадали
