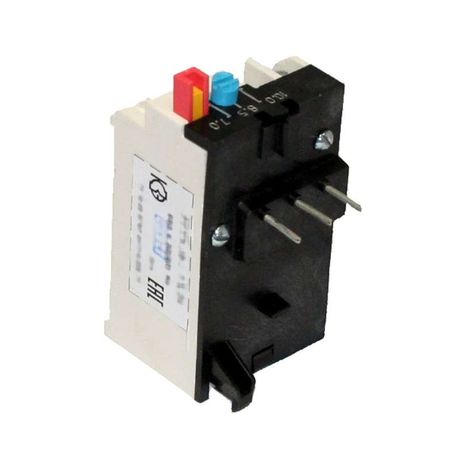

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00 - РТТ5-10 1,1 ..1,4А к ПМ12-01 КашинЗЭА 130110000В001.250000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00 от КЗЭА предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Это надёжное комплектующее устройство для систем управления электроприводами, устанавливаемое в шкафах автоматики.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключилась. Устройство работает в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Применяется в составе пускателей, щитов управления и других систем автоматизации на производствах, в насосных станциях, конвейерах и другом оборудовании с электроприводом.

Технические характеристики

• Номинальный ток: 1,25 А - максимальный ток, при котором реле не срабатывает при нормальной нагрузке;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Род тока: переменный (AC) и допустимо использование в цепях постоянного тока (DC);
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 10 А - указывает на время срабатывания при перегрузке: при токе в 10 раз выше номинала реле отключится через 1–10 секунд;
• Способ монтажа: встраиваемый - устанавливается внутрь контактного аппарата или распределительного шкафа;
• Тип присоединения: винтовые зажимы - требует качественного затягивания проводов;
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытого корпуса;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, характерных для промышленных объектов в России и странах СНГ.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00 совместимо с пускателями серии ПМ12-01 и аналогичными аппаратами, где предусмотрен встраиваемый монтаж. Для правильной работы необходимо:

• Подключить три фазы питания двигателя к входным и выходным клеммам реле - соблюдать последовательность;
• Использовать медные провода сечением, соответствующим току 1,25 А (обычно 0,75–1,5 мм2);
• Затянуть винты зажимов усилием, рекомендованным производителем - слабый контакт вызывает нагрев и ложные срабатывания;
• Не устанавливать рядом с источниками тепла - высокая окружающая температура снижает точность срабатывания;
• Обеспечить доступ для проверки и ручного сброса после срабатывания.

Безопасность и стандарты

Реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 8278-84. Относится к классу безопасности II - имеет двойную изоляцию. Однако из-за степени защиты IP00 не предназначен для открытой установки - обязательно использовать в герметичном или закрытом электрошкафе.

Преимущества

• Высокая надёжность механической части - проверенная конструкция с 1980-х годов;
• Автоматический сброс после остывания - не требует замены элементов после срабатывания;
• Устойчивость к колебаниям сети - работает при +-10% отклонении напряжения;
• Простота диагностики - легко определить причину отключения по положению рычага сброса;
• Совместимость с широким спектром пускателей - особенно популярна в старых и новых системах на базе ПМ12.

Ограничения применения

• Не применяется для защиты однофазных двигателей - только трёхфазные;
• Не подходит для сред с агрессивными газами, паром или маслом - отсутствие защиты IP00 делает чувствительным к загрязнениям;
• Не используется в условиях температуры ниже −40C или выше +40C - выходит за пределы климатического исполнения УХЛ4;
• Не заменяет магнитные пускатели - является лишь защитным элементом, требует внешнего коммутирующего устройства;
• Не регулируется - ток срабатывания жестко задан 1,25 А, нельзя изменить на другой диапазон.

Примеры использования

• Защита насосов в канализационных станциях;
• Контроль тока в воздушных компрессорах;
• Обеспечение безопасной работы конвейерных лент на пищевых и химических предприятиях;
• Часть системы управления вентиляторами в промышленных печках;
• Встроенные решения в старые шкафы автоматики, где требуется замена изношенного реле без переделки схемы.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-10-1 УХЛ4 1.25А IP00, убедитесь, что номинальный ток двигателя близок к 1,25 А - лучше всего при 80–100% от этого значения;
• Если двигатель часто запускается - используйте реле с более высоким классом (например, 20 А), чтобы избежать ложных срабатываний при пусковых токах;
• Проверьте соответствие винтовых зажимов сечению кабеля - слишком толстый провод не войдёт, слишком тонкий - будет греться;
• После каждого срабатывания дайте реле остыть минимум 5 минут перед повторным включением - это продлит срок службы;
• Для удобства обслуживания устанавливайте реле так, чтобы кнопка сброса была доступна без демонтажа крышки шкафа.
